美国MEGGER 220000系列70/120/160KV直流绝缘测试仪

美国Megger 220000系列 70/120/160KV直流绝缘测试仪，本产品提供*可靠、便携的直流高压来源以检查电力电缆、发动机、开关设备、绝缘器、变压器和电容器的品质，现在热卖中，如需购买，可通过客服热线联系我们!

70/120/160KV直流绝缘测试仪简介

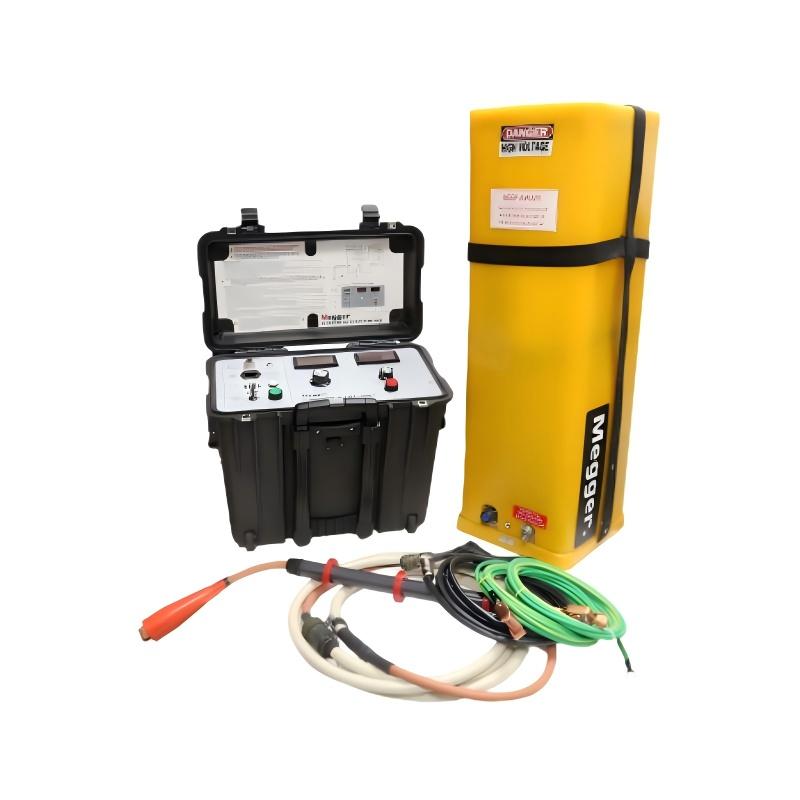

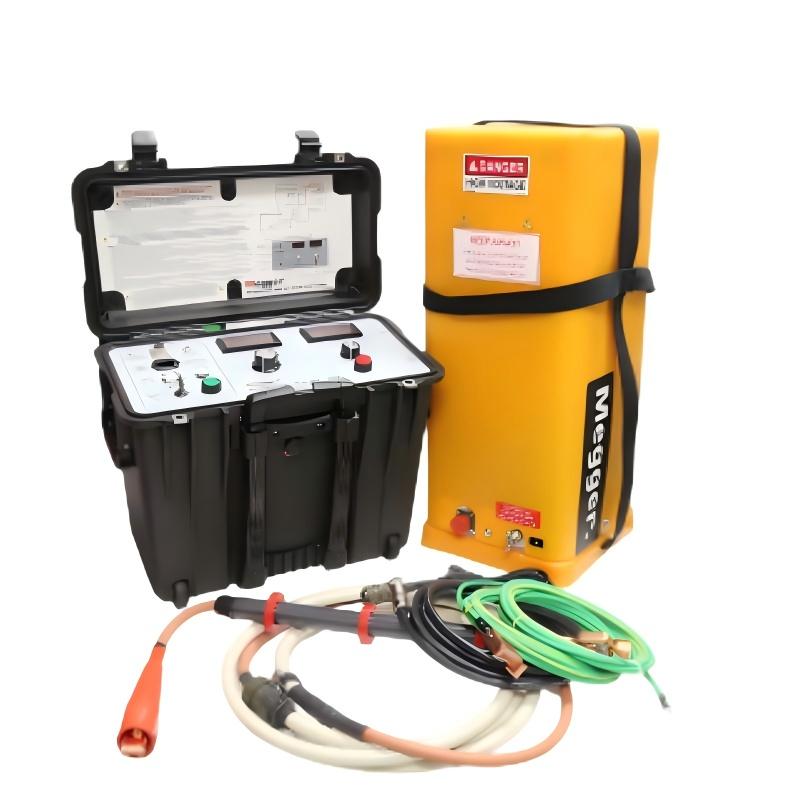

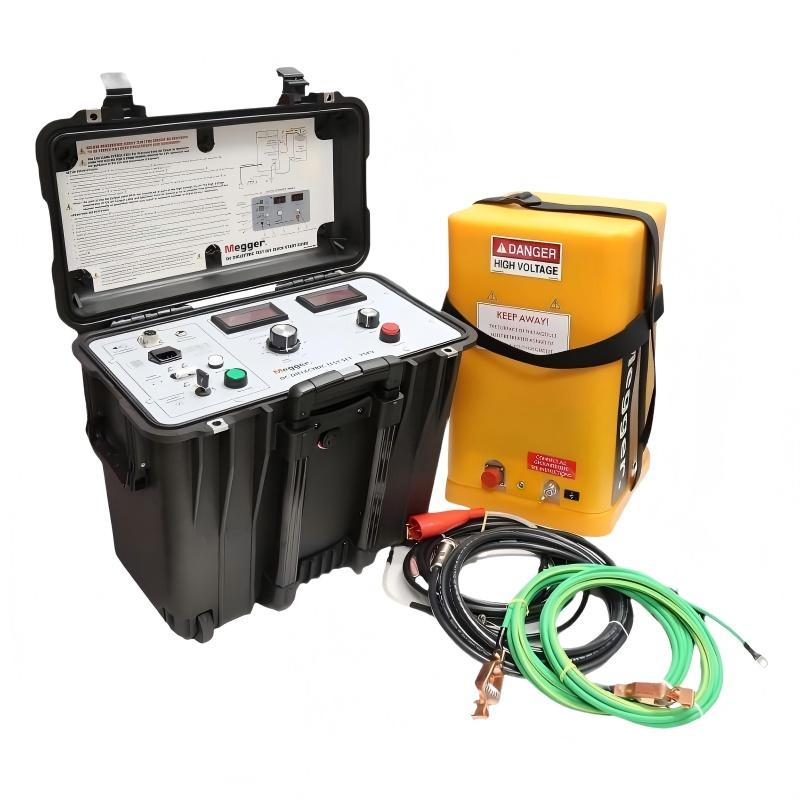

70 kV、120 kV 和 160 kV 高压直流介损测试装置是可靠的便携式直流高压电源，用于检查层压交流电力电缆、各类直流电力电缆、电机、开关设备、绝缘子、变压器和电容器的绝缘质量。每套便携式装置由两个独立模块组成：

控制模块

该模块允许操作人员切换选择适当的电流输出范围，调节输出水平，并在距离被测试负载所接高压的安全距离处监控施加的电压和泄漏电流。控制模块中不存在高于交流线路电源的电压。

高压模块

空气绝缘高压电源向测试对象提供直流高压。它接收来自控制模块的指令。

尽管这三种型号各自使用不同的控制模块，但它们的尺寸和重量均相同。每个高压模块的尺寸和重量不同，以适应其额定输出电压。

应用领域

直流介损测试装置用于对电力电缆、电机、开关设备、绝缘子、变压器和电容器进行验证试验和绝缘测试。这两种测试都是通过向被测试设备施加等于或高于绝缘系统工作水平的受控高压来进行的。测量泄漏电流有助于确定被测试设备承受过电压（如雷击和操作过电压）的能力。

所描述的三种型号涵盖了一系列输出电压，可满足 5 kV 至 69 kV 级电缆中*常见的规定额定值。所有型号均适用于按照 IEEE、IPCEA、NEMA 和 ANSI 指南测试电力电缆、开关设备和旋转机械。

验证试验

验证试验用作新安装的层压交流电缆和各类直流电力电缆的验收试验，以及使用多年或修复后的电缆的维护试验。验证试验的结果是，要么被测试对象承受住验证电压水平，要么发生故障 / 击穿。验证试验是一种通过 / 不通过试验，除非在试验过程中监控泄漏电流作为趋势指标。

绝缘电阻测试

为了对良好的绝缘进行适当的测试，测试仪器必须具有微安级灵敏度。绝缘电阻至少可以通过三种不同的方式进行测量：

绝缘电阻测试通常被称为 “抽查”，其方法是向被测试设备施加预定电压，保持该电压直至表观泄漏电流稳定，然后记录经过温度校正的读数。这种测试特别适用于低电容的被测试设备。

诸如极化指数测试（PI 测试）之类的时变测试不受温度影响，并且节省时间。进行该测试时，向被测试设备施加预定测试电压，并在 1 分钟和 10 分钟时读取读数。通过分析所得的比值来确定绝缘质量。这种测试特别适用于高电容的样品。

阶跃电压测试不受温度影响，并且节省时间。进行该测试时，在固定时间内以固定间隔将输出电压按均匀步长升高。只要被测试设备的电阻随时间增加，*表明其绝缘质量良好。这种测试仅对高电容样品有用。

70/120/160KV直流绝缘测试仪特点和优势

轻型空气绝缘高压直流测试装置

符合 IEC61010 标准，为操作人员提供*高安全保障

控制面板布局清晰

测试流程直观易懂

仪器盖子内配有包含设置和操作说明的快速指南

数字式电压和电流计量

控制单元和高压模块采用坚固的机械外壳设计

滤波半波整流

性能相当于全波整流装置

提供与全波整流相当的*性能

简单的电路布局确保长期可靠性

轻型高压模块

空气绝缘设计，在其电压和功率级别中是*轻的高压模块之一

真正的便携性，允许单个操作人员在现场运输和操作该装置

高压输出电缆上的内部保护电路 / 保护连接

消除杂散表面泄漏电流对测量的影响

无需在保护连接处额外连接导线

确保高度准确的测量

连续可调的测试电压

测试电压可在特定型号的零电压至全电压之间自由调节

高电容样品的快速充电

减少测试时间

对地负极性输出

遵循行业标准

标准安全功能

双极电流表，显示被测试对象的放电电流大小

输入电源线断路器

输出电流过载继电器

高压输出的零启动联锁

用于高压通 / 断的按钮控制和指示灯

断路器保护，防止过载、浪涌或测试样品击穿造成的内部损坏

外部许可和安全联锁的接口

型号功能 / 应用

以下是每种直流介损测试装置根据 IEEE 标准 400.1（2007 年）和 400.5 草案 13 对层压中压交流电力电缆和屏蔽直流高压电力电缆的特定验收和维护测试能力。

70 kV 直流介损测试装置

15 kV 级交流电缆的验收测试

28 kV 级交流电缆的维护测试

*高工作电压为 48 kV 的直流高压电缆的验收测试

工作电压在 48 kV 至 70 kV 之间的直流高压电缆的维护测试

120 kV 直流介损测试装置

35 kV 级交流电缆的验收测试

46 kV 级交流电缆的维护测试

*高工作电压为 82 kV 的直流高压电缆的验收测试

工作电压在 82 kV 至 120 kV 之间的直流高压电缆的维护测试

160 kV 直流介损测试装置

63 kV 级交流电缆的验收测试

110 kV 级交流电缆的维护测试

*高工作电压为 110 kV 的直流高压电缆的验收测试

工作电压在 110 kV 至 160 kV 之间的直流高压电缆的维护测试

70/120/160KV直流绝缘测试仪规格
