德国GMC-Instruments PME在线电能质量监控装置

德国GMC-Instruments PME在线电能质量监控装置，它通常用于能源分配的场合，例如变电站、工业厂房或建筑群的供电系统中。作为传感器的基于罗氏线圈的无线电模块由电池或 USB-C 供电。现在热卖中，如需购买，可通过客服热线联系我们!


PME在线电能质量监控装置 产品介绍：

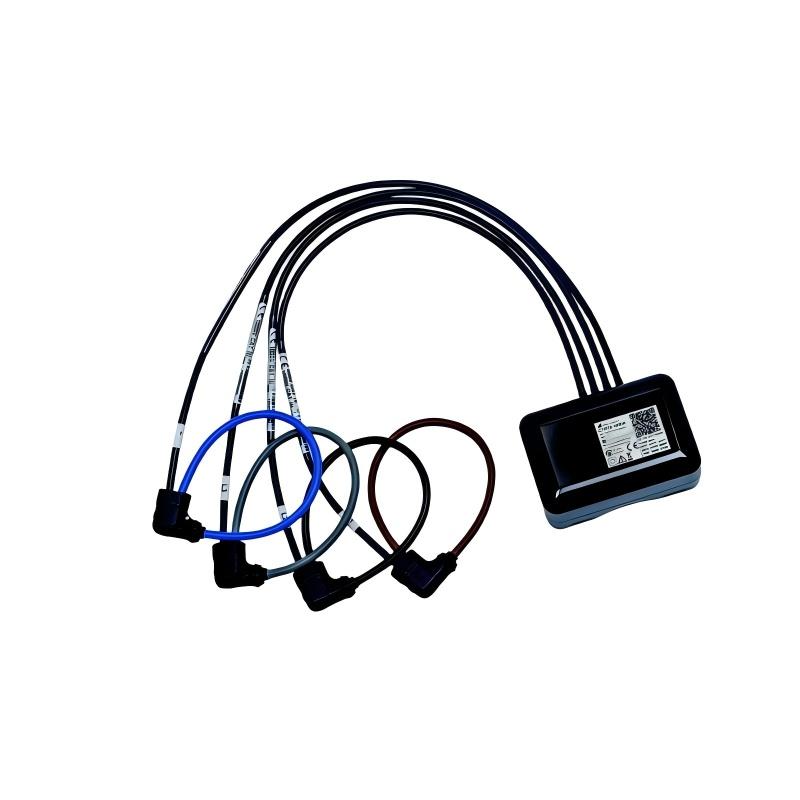

PME 选项通过收集有关能源分配或单个负载消耗的额外信息，将 SINEAX® AM、SINEAX® DM5000、CENTRAX® CU 或 LINAX® PQ 系列基单元的功能扩展为一个实际的能源中心。这种可扩展的解决方案使瞬时功率流变得透明，从而为全面的能源管理奠定基础。它通常用于能源分配的场合，例如变电站、工业厂房或建筑群的供电系统中。作为传感器的基于罗氏线圈的无线电模块由电池或 USB-C 供电。
借助无线传感器确定的数据可以通过基单元的通信接口集中访问。此外，还支持通过 CSV 文件将平均数据自动导出到 SFTP 服务器。

PME在线电能质量监控装置 产品特点：
强大的测量与数据收集能力：可可靠记录多达 100 个电流（在每个 PME 传感器之间分配，每个传感器用于 3 或 4 个导体），采用 AES-128 加密，无需额外布线。每秒不仅能确定当前电流值，还能借助与基单元电压测量的同步，得出全面的性能数据、平均负载、负载曲线数据和电能表值，并将其作为时间序列存储在设备中。
抗冲突检测：支持在同一位置使用多达 5 个 PME 系统，*多可包含 500 个电流通道。
便捷的通信与安装：无线电频率为 2.4GHz，出厂时设计的基单元与无线传感器之间的距离为 10 米；通过二维码进行传感器注册，可快速调试；可通过电池（使用寿命长达 10 年）或 USB-C 供电。
数据导出功能：所有基单元不仅可以直接查询测量值信息，还可以使用数据导出调度程序将其以文件形式保存在设备中和 / 或发送到 SFTP 服务器，PME 选项的平均值数据也有同样的功能。
网络安全保护：在电流传感器与基单元中的 PME 中心之间采用安全的 PME 通信协议（*加密标准 AES-128，WLAN 通信标准）。

PME在线电能质量监控装置 产品应用：
监测导体电流负载
无功功率补偿
检查给定的功率因数
传感器区域的环境温度监测
传感器管理
评估设备的热负载
推断有关所连接的用电设备的信息
编制（内部）能源账单
确定随时间变化的能源消耗（负载曲线），用于能源管理或能效审查
监测导体的平均负载（发热情况）
潮流优化

PME在线电能质量监控装置 产品规格
电流传感器型号：CTR75-1000A
通道数量：3 个或 4 个
*大传感器数量：25-33 个（每个 PME 中心*多 100 个电流）
频率范围：10Hz 至 100kHz
*大额定电流 IN：1000A（注：测量范围将根据为相关测量系统选择的额定值自动设置）
*大可测电流：1.2×IN
启动电流：2.0A（基波分量）
采样率：6kHz
轮询间隔：可配置，默认 1 秒
传输功率：可配置，默认 0dBm
传输范围：在传输功率为 0dBm 时为 10 米
供电电源：4 节 1.5V AA/FR6/L91 电池（不含在交付范围内）或 USB-C（5V DC）
电池寿命：在传输功率为 0dBm 时约为 10 年（使用 “劲量*锂 AA” 电池）
连接类型：4 线不平衡、3 线不平衡或分相（2 相系统）
基本不确定度（参考条件下）：电流 ±0.5%，有功 / 无功电能 3.0 级（典型值）
无线电通信频率：2.4GHz
无线电通信安全性：*加密标准 AES-128
*多可同时使用的 PME 系统数量：5 个（同一位置）
环境条件：
工作温度 - 10 至 + 55°C，存储温度 - 25 至 + 70°C，
温度影响为每 10K 0.5× 基本不确定度（典型值），长期漂移为每年 0.5× 基本不确定度，
相对空气湿度 < 95%（无冷凝），工作海拔≤2000 米（海拔高度）
机械特性：导体直径≤75mm，传感器电缆直径 6mm，连接电缆长度 0.5m
安全性能：电流输入彼此电气隔离，保护等级为 II 级（保护绝缘，电压输入通过保护阻抗），污染等级 2，
测量类别 1000V CAT III、600V CAT IV，
防护等级为罗氏线圈 IP67、接线盒（按如下方式安装时）IP42
