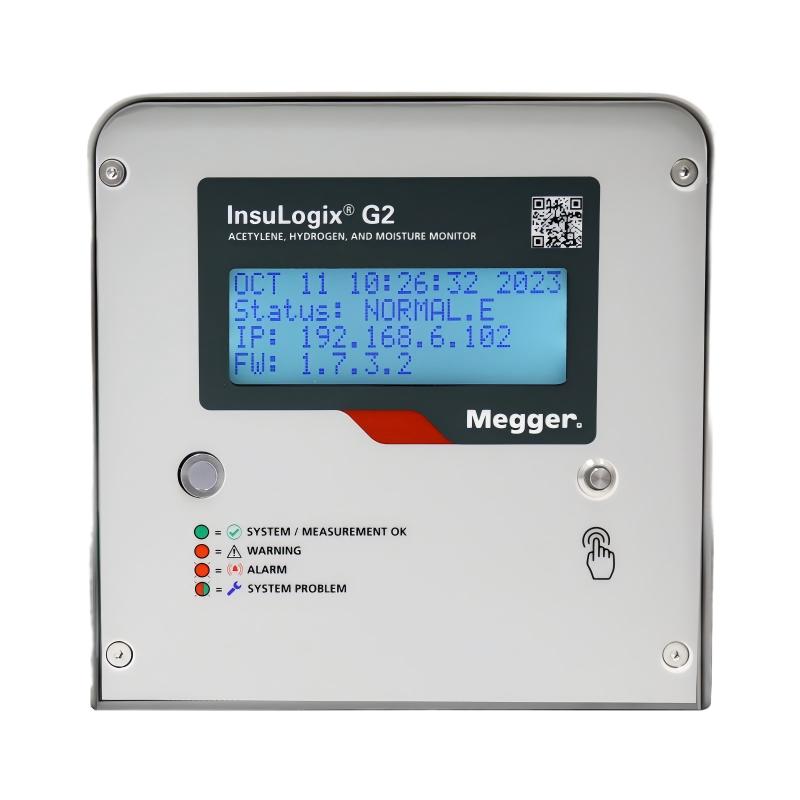

美国MEGGER InsuLogix G2乙炔、氢气和水分监测仪

美国MEGGER InsuLogix G2乙炔、氢气和水分监测仪，本产品用于在线溶解气体分析（DGA）以检测潜在和关键故障，结合了对两种关键气体——氢气和乙炔——以及水分的测量。现在热卖中，如需购买，可通过客服热线联系我们!

InsuLogix G2乙炔、氢气和水分监测仪介绍

InsuLogix® G2 可对电力变压器的故障进行早期检测。该设备能够对两种关键气体以及湿度的存在情况进行测量，从而实现内部故障的早期检测。

电力变压器内部发生故障时会产生气体，这些气体是反映故障严重程度和发展情况的关键指标。

通过对氢气和乙炔进行检测与测量，InsuLogix® G2 成为变压器运维人员高效且经济地监测电力变压器有源部件健康状况的必备监测仪。

为何选择监测乙炔和氢气？

氢气是用于早期检测大多数潜伏性故障的重要气体。在低温故障（温度超过 150°C）时会产生氢气。过去 30 年来，许多电力公司一直采用监测油中氢气变化率的方法来早期检测故障。

当高能量故障导致温度超过 700°C 时，油中会产生乙炔气体。当检测到油中乙炔浓度超过 1ppm 时，运维人员*需开始为该设备制定处理方案。在大多数情况下，在变压器专家做出决策之前，气体监测仪（多气体或单气体监测仪）发出的*报需通过实验室对油样的检测来验证。

• 激光技术 —— 可检测到油中低至 0.5ppm 的乙炔

• 为充油变压器提供可采取行动的信息

• 易于安装 —— 经验证，安装时间仅需 1.5 小时

• 寿命长，维护成本低（10 年以上）

• 高性能的乙炔测量

上图显示了氢气（H₂）在检测故障早期阶段的作用，以及当故障发展到需要立即关注的程度时，乙炔（C₂H₂）的关键作用。

IEEE C57-104 2019：图 1—— 矿物油中溶解气体浓度的相对百分比与温度和故障类型的关系 [B86]*
*[B87] Duval, M.，《IEEE、IEC 和 CIGRE 在油中溶解气体分析方面的持续活动》，变压器与开关站用户组（TSUG）会议论文集，圣路易斯，2013 年 8 月 5 日

• InsuLogix® G2 乙炔、氢气和湿度监测仪其他功能

• 支持 Modbus、DNP3 和 IEC 61850 通信协议

• 配备 RS485 和以太网端口

• 12 个可配置的固态继电器

• 用于数据可视化和管理任务的网页用户界面

• 可通过单个网络服务器会话访问多个 G2 单元

• LED 状态指示灯

• 关键气体的 LCD 显示屏

• 完全符合变电站环境中仪器运行的行业准则

InsuLogix G2乙炔、氢气和水分监测仪规格

​
