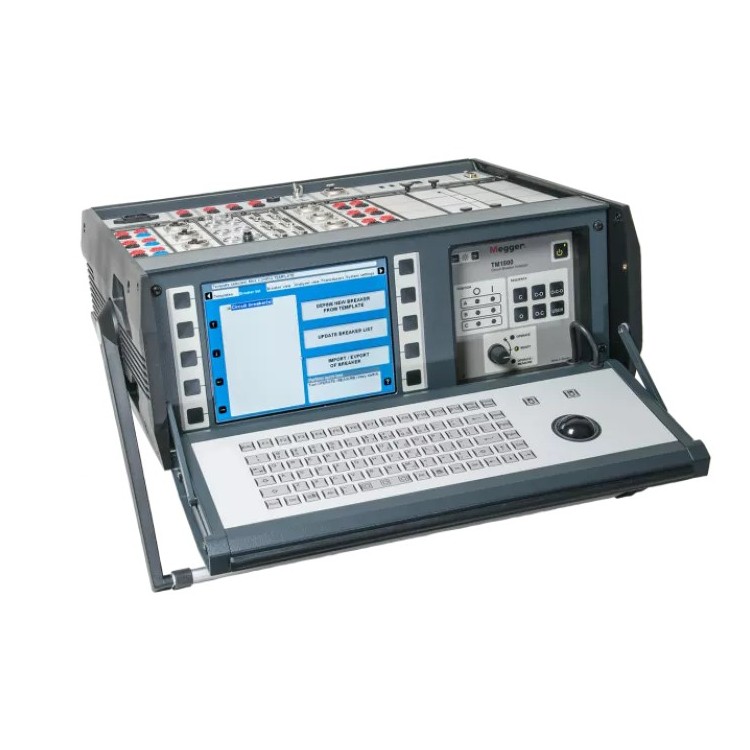

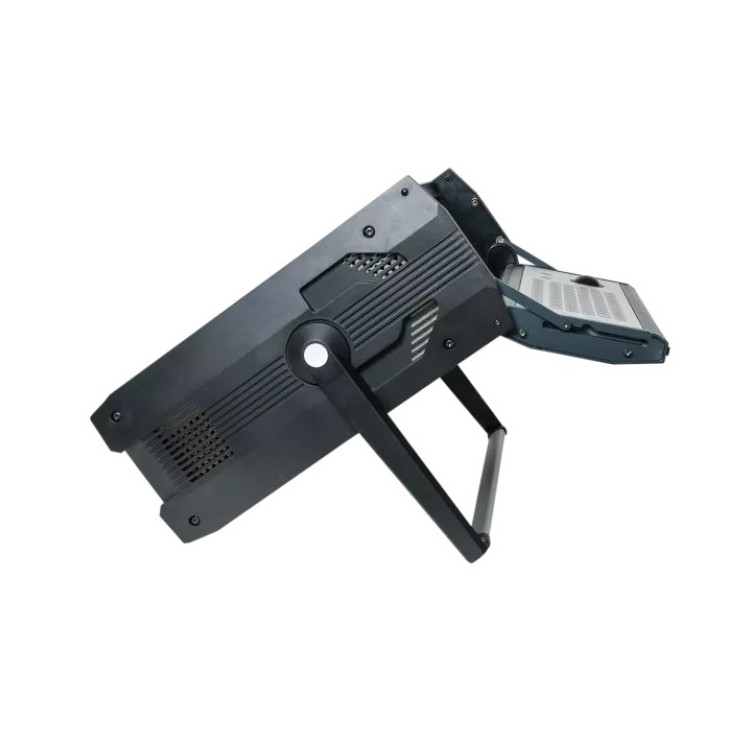

英国MeggerTM1800双接地断路器分析系统

•CABA Win—更先进的数据分析、数据库接口软件和常用的测试数据存档

两端接地测试
电力市场化改变了电力公司、开关设备拥有者以及电
力服务公司的商业环境。市场化直接导致了对运行、
维护和服务效率的强调。业务的国际化带来了新的挑
战：国际化公司巨大的投入使他们对健康、安全和环
保方面有更严格的要求。经验表明，随着开关设备越
来越不可或缺，其测试维护周期变得越来越短。
安全性
电网运营商和服务公司需要保持和发展各自行业的安
全运行记录。许多国际机构包括IEEE®和IEC®，国家
安全机构和工会对安全的重视日益增加。随着电网的
市场化，机构颁布了一些需要执行的安全规程，并且
现存的规则也更为严格地被要求执行。保持一个良好
的安全记录在吸引投资者和客户方面已经成为一项重
要指标。
在所有变电站中，所有与高压导体并行的导体都会通
过电容性耦合感应出有害或致命的电流。通过将被测
试品的两端接地，可将有害电流引入大地，从而为测
试人员提供了一个安全的区域，详见下图。
两端接地
断路器测试中保证安全的*佳方式就是保持断路器两
端同时接地。这也可以使测试更加简单和快速。测试
人员在变电站中停留的时间应尽量短，并将精力集中
于测试而不是设备。
两端接地测试方式 DualGround™ 可用于所有断路器
的所有测试。

TM1800 – 结构

TM1800基本单元  CG-19090
断路器测试案例
不能进行测试。需要与其它模块
配合使用

TM1800标准版
断路器测试案例    CG-19290
一种操作机构
每相两断口
一组行程

TM1800标准版﹣两端接地款   CG-19292
断路器测试案例
断路器两端接地测试
﹣ 一种操作机构
﹣ 每相两断口
﹣ 一组行程

TM1800专家版     CG-19294
断路器测试案例
三种操作机构
6个辅助触头，6个线圈电流，
6个变电站电池电压
每相四个断口
6个独立辅助触头

TM1800专家版﹣两端接地款  CG-19296
断路器测试案例
断路器两端接地测试
﹣ 三种操作机构
﹣ 6个辅助触点，6个线圈电流，
6个变电站电池电压
﹣ 每相四断口
﹣ 三组行程
﹣ 6个独立辅助触头
