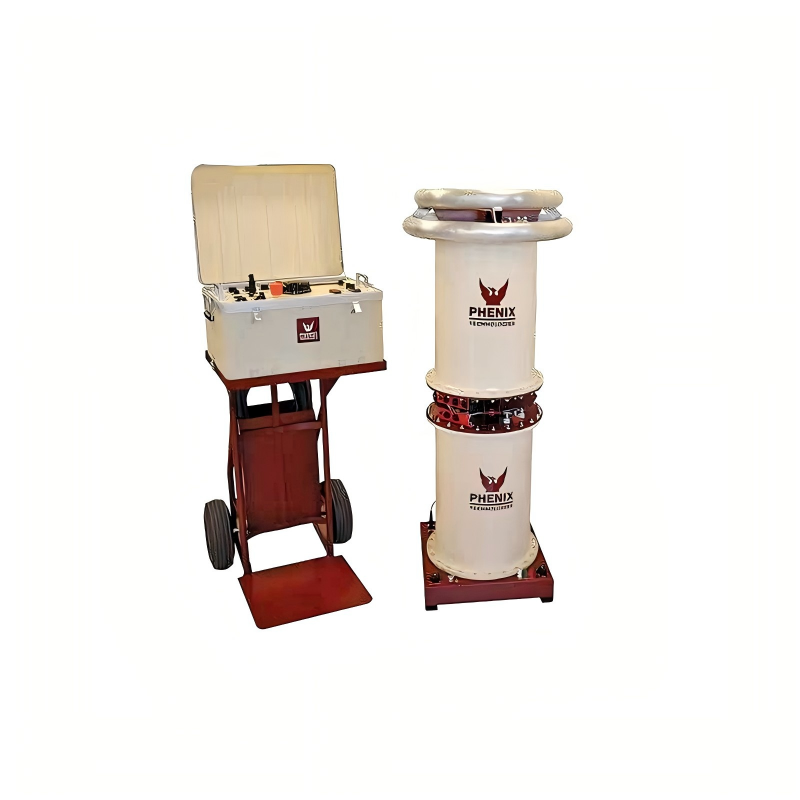

- 美国PHENIX6CB/6CP系列交流介电测试装置
详细信息
品牌：美国PHENIX 型号：6CB/6CP系列 加工定制：否 适用范围：- 测量范围：- 准确度：- 分辨率：- 外形尺寸：- mm 温度：10-40℃ 湿度：＜95%（无凝结） 海拔：＜3300 英尺（1000 米） 美国PHENIX 6CB/6CP系列交流介电测试装置，PHENIX交流介电测试设备系列，额定电压 15 至 200 千伏交流。设备轻便坚固，适合长期现场使用。安装与操作简单便捷。局部放电量低。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们！
6CB/6CP系列交流介电测试装置产品概述
PHENIX交流介电测试设备系列，额定电压 15 至 200 千伏交流。设备轻便坚固，适合长期现场使用。安装与操作简单便捷。局部放电量低。部分型号配备易读数字仪表，或带数据采集功能的全彩色触摸屏显示器。可应要求提供 ISO17025 校准服务。注：规格参数如有变更，恕不另行通知。手册编号：60703
产品描述
该系列便携式高压交流测试设备，专为现场或实验室使用设计。6CP 和 6CB 系列将完整测试系统整合为移动封装形式，所有设备均包含集成控制与调节器外壳，以及独立的高压部分。
6CP 系统配备先进的数字计量、控制和保护装置，操作简便，能为操作人员提供安全运行所需的全部信息。6CB 系统配备 7 英寸全彩色触摸屏显示器，具备自动量程电压和电流表，以及多项附加功能。
仪表保护模式可绕过杂散电容电流，实现对高压测试样品泄漏电流的*测量。高压部分采用特殊设计的油浸式高压变压器，配备安装在坚固钢基座上的隔离圆柱形外壳。高压输出端装有无电晕铝屏蔽电极。高品质的设计与制造是 6CP 和 6CB 系列实现*局部放电性能的关键。
系统出厂时已配备所有电源和互连电缆，开箱即可使用。简单的安装流程让设备在数分钟内即可投入测试。坚固的结构、可靠的性能以及长期质保服务，使 6CP 和 6CB 系列成为高压测试需求的理想选择。
6CP 型号 —— 设计与安全特性
主电源断路器开关（带指示灯）
外部报*电路接口，可连接闪光灯等安全装置
高压启停按钮（带指示灯）
紧急停止按钮（带锁定功能）
输出电压手动控制
零电压启动联锁
外部联锁接口
过载电路，可在额定电流的 10% 至 110% 之间调节
输出过载指示灯（带复位按钮）
所有仪表和继电器均配备快慢速瞬态保护
数字液晶多量程仪表
带声音报*的数字计时器
*电流测量的保护模式
6CB 型号 —— 设计与安全特性
主电源断路器开关
外部报*电路接口，可连接闪光灯等安全装置
高压启停按钮（带指示灯）
紧急停止按钮（带锁定功能）
自动电压控制或通过无级旋钮实现手动电压控制
USB 接口，可通过 U 盘进行数据采集
支持通过电脑进行 WiFi 控制（需选配软件）
电压和电流自动量程仪表
7 英寸全彩色触摸屏显示器
人机界面（HMI）显示计量数据、各类控制选项和系统信息
击穿记忆电压表
*高电压记忆电压表
持续时间计时器和停留计时器
零电压启动联锁
可调电压上升速率（伏 / 秒）
可调过流跳闸点
输出过载指示（带复位功能）6CB/6CP系列交流介电测试装置测试应用
适用于各类电气设备的介电测试选配件
闪光灯（固定式或独立式）
伸缩式支架固定式闪光灯
带安全电路、磁性底座的闪光灯
红绿指示灯（折叠底座、安全电路、紧急停止按钮、20 英尺电缆）
安全脚踏开关（带 20 英尺（6 米）导线）
安全手动开关（带 10 英尺（3 米）导线）
局部放电测试认证
ISO17025 校准（仅适用于 “B” 型号）
电脑连接 Windows 软件
接地棒
30 千伏和 50 千伏型号专用手推车
重型手推车升级套件
铝制变压器外壳
高压罐升降套件标准配件
用户手册
校准证书
类型：内置式
环境工作条件
温度：10-40℃，室内 / 室外晴好天气使用
湿度：＜95%（无凝结）
海拔：＜3300 英尺（1000 米）
高压分压器
重量：37 磅（17 千克）
6CB/6CP系列交流介电测试装置规格型号 输入参数 输出参数（两种规格） 工作周期 特性 6CP 或 6CB 30/15-3 110-120 伏，16 安；220-240 伏，8 安；50/60 赫兹 1. 电压 / 电流：≈0-30 千伏，100 毫安 1. 5 分钟工作 / 15 分钟休息：3 千伏安 1. 局部放电水平＜10 皮库（可选配*高 100 千伏型号，局部放电水平＜3 皮库） 2. 计量精度：读数的 0.8%+ 量程的 0.2% 3. 电压表量程：0-15/30 千伏 4. 电流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 200 毫安 5. 补偿：50% 感性无功 6. 66% 感性 + 可选容性预载 6CP 或 6CB 50/10-3 110-120 伏，16 安；220-240 伏，8 安；50/60 赫兹 1. 电压 / 电流：≈0-50 千伏，60 毫安 1. 5 分钟工作 / 15 分钟休息：3 千伏安 1. 局部放电水平＜10 皮库（可选配*高 100 千伏型号，局部放电水平＜3 皮库） 2. 电压 / 电流：≈0-10 千伏，300 毫安 2. 15 分钟工作 / 1 小时休息：2 千伏安 2. 计量精度：读数的 0.8%+ 量程的 0.2% 3. 1 小时工作 / 1 小时休息：1.5 千伏安 3. 电压表量程：0-10/50 千伏 4. 电流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 300 毫安 5. 补偿：50% 感性无功 6. 66% 感性 + 可选容性预载 6CP 或 6CB 100/50-7.5 110-120 伏，30 安；220-240 伏，15 安；50/60 赫兹 1. 电压 / 电流：≈0-100 千伏，75 毫安 1. 5 分钟工作 / 15 分钟休息：7.5 千伏安 1. 局部放电水平＜10 皮库（可选配*高 100 千伏型号，局部放电水平＜3 皮库） 2. 电压 / 电流：≈0-50 千伏，150 毫安 2. 15 分钟工作 / 1 小时休息：5 千伏安 2. 计量精度：读数的 0.8%+ 量程的 0.2% 3. 1 小时工作 / 1 小时休息：3 千伏安 3. 电压表量程：0-50/100 千伏 4. 电流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 200 毫安 5. 补偿：50% 感性无功 6. 66% 感性 + 可选容性预载 6CP 或 6CB 120/60-7.5 110-120 伏，30 安；220-240 伏，15 安；50/60 赫兹 1. 电压 / 电流：≈0-120 千伏，62.5 毫安 1. 5 分钟工作 / 15 分钟休息：7.5 千伏安 1. 局部放电水平＜10 皮库（可选配*高 100 千伏型号，局部放电水平＜3 皮库） 2. 电压 / 电流：≈0-60 千伏，125 毫安 2. 15 分钟工作 / 1 小时休息：5 千伏安 2. 计量精度：读数的 0.8%+ 量程的 0.2% 3. 1 小时工作 / 1 小时休息：3 千伏安 3. 电压表量程：0-60/120 千伏 4. 电流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 200 毫安 5. 补偿：50% 感性无功 6. 66% 感性 + 可选容性预载 6CP 或 6CB 100/50-10 220-240 伏，30 安；50/60 赫兹 1. 电压 / 电流：≈0-100 千伏，100 毫安 1. 5 分钟工作 / 15 分钟休息：10 千伏安 1. 局部放电水平＜10 皮库（可选配*高 100 千伏型号，局部放电水平＜3 皮库） 2. 电压 / 电流：≈0-50 千伏，200 毫安 2. 15 分钟工作 / 1 小时休息：7.5 千伏安 2. 计量精度：读数的 0.8%+ 量程的 0.2% 3. 1 小时工作 / 1 小时休息：5 千伏安 3. 电压表量程：0-50/100 千伏 4. 电流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 200 毫安 5. 补偿：50% 感性无功 6. 66% 感性 + 可选容性预载 6CP 或 6CB 120/60-10 220-240 伏，30 安；50/60 赫兹 1. 电压 / 电流：≈0-120 千伏，83 毫安 1. 5 分钟工作 / 15 分钟休息：10 千伏安 1. 局部放电水平＜10 皮库（可选配*高 100 千伏型号，局部放电水平＜3 皮库） 2. 电压 / 电流：≈0-60 千伏，166 毫安 2. 15 分钟工作 / 1 小时休息：7.5 千伏安 2. 计量精度：读数的 0.8%+ 量程的 0.2% 3. 1 小时工作 / 1 小时休息：5 千伏安 3. 电压表量程：0-60/120 千伏 4. 电流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 200 毫安 5. 补偿：50% 感性无功 6. 66% 感性 + 可选容性预载 6CP 或 6CB 200/100-10 220-240 伏，25 安；50/60 赫兹 1. 电压 / 电流：≈0-200 千伏，50 毫安 1. 5 分钟工作 / 15 分钟休息：10 千伏安 1. 局部放电水平＜10 皮库（可选配*高 100 千伏型号，局部放电水平＜3 皮库） 2. 电压 / 电流：≈0-100 千伏，100 毫安 2. 15 分钟工作 / 1 小时休息：7.5 千伏安 2. 计量精度：读数的 0.8%+ 量程的 0.2% 3. 1 小时工作 / 1 小时休息：5 千伏安 3. 电压表量程：0-100/200 千伏 4. 电流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 200 毫安 5. 补偿：50% 感性无功 6. 66% 感性 + 可选容性预载 型号 控制单元 高压罐 电缆重量 设备总重量 6CP 或 6CB 30/15-3 尺寸（长 × 宽 × 高）：16.5 英寸（419 毫米）×15.25 英寸（388 毫米）×11.25 英寸（286 毫米） 尺寸（长 × 宽 × 高）：21.25 英寸（540 毫米）×16.75 英寸（426 毫米）×13.75 英寸（349 毫米） 6 磅（3 千克） 114 磅（52 千克） 重量：61 磅（28 千克） 重量：6CP：30 磅（14 千克）/6CB：34 磅（15 千克） 6CP 或 6CB 50/10-3 尺寸（长 × 宽 × 高）：16.5 英寸（419 毫米）×15.25 英寸（388 毫米）×11.25 英寸（286 毫米） 尺寸（长 × 宽 × 高）：21.25 英寸（540 毫米）×16.75 英寸（426 毫米）×13.75 英寸（349 毫米） 20 磅（9 千克） 120 磅（55 千克） 重量：70 磅（32 千克） 重量：6CP：52 磅（24 千克）/6CB：56 磅（25 千克） 6CP 或 6CB 100/50-7.5 尺寸（长 × 宽 × 高）：19 英寸（483 毫米）×19 英寸（483 毫米）×30 英寸（762 毫米） 重量：222 磅（101 千克） 30 磅（14 千克） 315 磅（143 千克） 重量：6CP：63 磅（29 千克）/6CB：67 磅（30 千克） 6CP 或 6CB 120/60-7.5 尺寸（长 × 宽 × 高）：19 英寸（483 毫米）×19 英寸（483 毫米）×30 英寸（762 毫米） 重量：240 磅（109 千克） 无数据 392 磅（178 千克） 重量：6CP：63 磅（29 千克）/6CB：67 磅（30 千克） 6CP 或 6CB 100/50-10 尺寸（长 × 宽 × 高）：22.5 英寸（572 毫米）×29.25 英寸（743 毫米）×50 英寸（1270 毫米） 重量：255 磅（116 千克） 无数据 447 磅（203 千克） 重量：无数据 6CP 或 6CB 120/60-10 尺寸（长 × 宽 × 高）：22.5 英寸（572 毫米）×29.25 英寸（743 毫米）×50 英寸（1270 毫米） 重量：无数据 无数据 447 磅（203 千克） 重量：无数据 6CP 或 6CB 200/100-10 尺寸（长 × 宽 × 高）：无数据 重量：无数据 无数据 660 磅（300 千克） 重量：无数据 型号 电源互连电缆 仪表互连电缆 接地线 分压返回仪表电缆 并联电缆 6CP 或 6CB 30/15-3 10 英尺（3048 毫米） 10 英尺（3048 毫米） 10 英尺（3048 毫米） 10 英尺（3048 毫米） 无 6CP 或 6CB 50/10-3 10 英尺（3048 毫米） 20 英尺（6096 毫米） 10 英尺（3048 毫米） 无 无 6CP 或 6CB 100/50-7.5 30 英尺（9144 毫米） 20 英尺（6096 毫米） 2 根，每根 20 英尺（6096 毫米） 20 英尺（6096 毫米） 10 英尺（3048 毫米） 6CP 或 6CB 120/60-7.5 20 英尺（6096 毫米） 无 3 根，每根 30 英尺（9144 毫米） 无 无 6CP 或 6CB 100/50-10 无 无 无 10 英尺（3048 毫米） 无 6CP 或 6CB 120/60-10 无 无 无 无 无 6CP 或 6CB 200/100-10 无 无 无 30 英尺（9144 毫米） 无
-
