- 意大利TECHiMPCAM-5 HMI局部放电监测系统
详细信息
品牌：意大利TECHiMP 型号：CAM-5 HMI 加工定制：否 适用范围：- 适用电压等级：- 测量通道：- 检测频带：- 检测灵敏度：- 采样速率：- 采样精度：- 通讯协议：- 交流输入：100 至 250V 交流，50/60Hz 防护等级：1 类（防护区域） 功耗：20W *大湿度：95% 相对湿度 意大利TECHiMP CAM-5 HMI局部放电监测系统，CAM™-5 装置为电力关键资产（如开关设备、断路器和母线槽）的预测性状态监测提供所需测量数据（温度、局部放电和湿度）。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们！

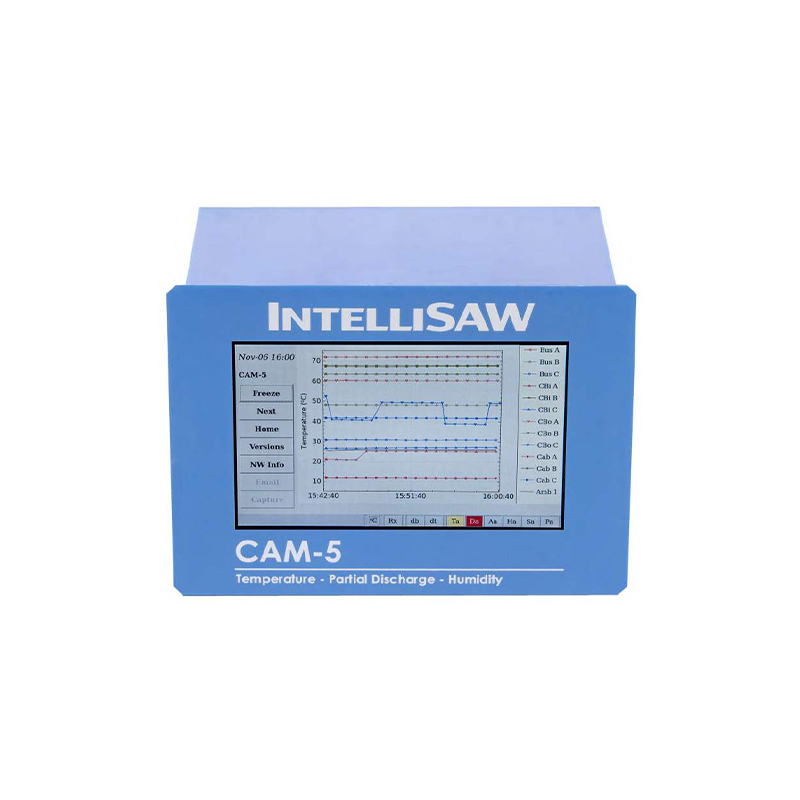

CAM-5 HMI局部放电监测系统介绍
CAM™-5 装置为电力关键资产（如开关设备、断路器和母线槽）的预测性状态监测提供所需测量数据（温度、局部放电和湿度）。本地人机界面可提供即时测量反馈，*多支持连接 9 个 IntelliSAW 读取器。该装置可通过工业标准通信协议轻松集成到变电站数据采集与监控系统（SCADA）中。
5 英寸触摸屏人机界面
*多支持 10 个监控单元
6 个可配置报*输出
工业标准通信接口
*多 12 个声表面波（无源）温度传感器
*多 4 个局部放电空气接口
*多 8 个湿度传感器
CAM-5 HMI局部放电监测系统应用场景
开关设备
变压器 - 进线侧
发电机断路器 - 馈线侧
有载分接开关 - 母线联络
整流堆
母线槽
电容器组
隔相母线槽
环网柜
典型安装方式
中压开关设备柜体是 CAM™-5 的典型应用场景，该装置安装在低压隔室，而传感器和空气接口则安装在高电位隔室。
发电领域
水力发电
化石燃料（石油、天然气）
可再生能源（风能、太阳能）
输配电领域
升压变电站
降压变电站
集电变电站
客户群体
重工业
钢铁和铝厂
采矿行业
石化行业
数据中心
多单元集成
CAM™-5 支持内部监控单元与*多 9 个 IntelliSAW 读取器的连接，每个单元（CAM™-5 和读取器）均可配置独特的温度、局部放电和湿度显示及报*参数。所有单元的数据可实时查看、存储到本地 USB 驱动器，并通过开放式工业通信协议传输至 SCADA 系统。多个 CAM™-5 单元可连接至 SCADA 系统，形成可扩展的全集成解决方案。
CAM-5 HMI局部放电监测系统型号 描述 CAM5B-000-AMFU CAM5 基础版：- 无监测功能 - 报*输出 – 6 通道（常开 / 常闭） - 多单元设备接口（RS485） - 通信接口：光纤（100base FX） - 标准通信协议：Modbus TCP - 通用输入电源（100 至 250V 交流；120 至 250V 直流） CAM5B-TPH-AMSU CAM5 基础版：- 监测功能：温度、局部放电、环境温度及湿度 - 报*输出 – 6 通道（常开 / 常闭） - 多单元设备接口（RS485） - 通信接口：RS485 SCADA - 标准通信协议：Modbus TCP - 通用输入电源（100 至 250V 交流；120 至 250V 直流） CAM5B-TPH-AMEU CAM5 基础版：- 监测功能：温度、局部放电、环境温度及湿度 - 报*输出 – 6 通道（常开 / 常闭） - 多单元设备接口（RS485） - 通信接口：以太网 - 标准通信协议：Modbus TCP - 通用输入电源（100 至 250V 交流；120 至 250V 直流） CAM5B-TPH-AMFU CAM5 基础版：- 监测功能：温度、局部放电、环境温度及湿度 - 报*输出 – 6 通道（常开 / 常闭） - 多单元设备接口（RS485） - 通信接口：光纤（100base FX） - 标准通信协议：Modbus - 通用输入电源（100 至 250V 交流；120 至 250V 直流） CAM™-5 可选配置 *
可选配置 描述 CAM5-INTP-DNP3 接口协议 - DNP3 CAM5-INTP-61850 接口协议 - IEC 61850 TECHiMP CAM-5 HMI局部放电监测系统规格
温度测量
声表面波传感器工作频率：425 至 443 MHz
传感器数量：*多 12 个
冗余模式：*多 4 个空气接口
射频发射功率：脉冲式，-6 至 +10 dBm
射频接收灵敏度（取决于合规模式）：-86 dBm
射频接收频率稳定性：±700 Hz
射频询问距离：*远 1.75 米（使用 TPD 空气接口并满功率时可达 2.5 米）
射频询问时间：≤160 毫秒
局部放电测量
通道数量：4 个
传感器类型：IntelliSAW TPD CAM 空气接口
测量方法：超高频（UHF）带通测量
测量频段：300MHz（270-330MHz）、600MHz（550-650MHz）、1200MHz（1050-1400MHz）
测量分类：本底噪声、表面放电（SD）（包括跟踪放电、树枝状放电、电晕放电等）、内部 / 局部放电（PD）
测量单位：QUHF
测量量程：非线性，可归一化至参考源
灵敏度：在 24kV 开关设备中可检测到 100pC 峰值电荷（取决于安装条件）
响应时间：200 毫秒
计算数据：*大表面放电、*大局部放电（基于信噪比计算）
趋势算法：快速平均函数（α）、长期平均函数（β，用作基线）、局部放电加速趋势函数（Φ）
湿度 / 环境温度测量
通道数量：*多 8 个
传感器类型：IntelliSAW IH-10 传感器
测量类型：相对湿度、环境温度
响应时间：500 毫秒
报*输出通道
触点类型：干式触点，C 型继电器
通道数量：6 对输出（常开 / 常闭，共享公共端）
额定电压：250V 交流 / 直流
持续耐受容量：10A
4 秒通断能力：15A
分断容量（交流）：2500VA
分断容量（直流）：24V 时 5A / 125V 时 0.45A
触点材质：银镍合金（90/10）
机械操作次数（40°C）：满载 30×10³ 次，空载 >30×10⁶ 次
开路触点介电强度：1000V 有效值；线圈与触点间绝缘 5000V
通信接口RS485（设备端）
接口类型：两线制（半双工）加公共端（可选）
波特率：1200 至 38400 波特（默认 9600 波特）
数据协议：Modbus RTU 主站
响应时间：典型 500 毫秒，典型轮询间隔 1 秒
支持设备：IntelliSAW IRM 读取器（*多 10 台，取决于波特率）
接口类型：两线制（半双工）加公共端（可选）
可选 RS485（SCADA 端）
波特率：1200 至 38400 波特（默认 9600 波特）
数据协议：Modbus RTU 从站、DNP3 分站
响应时间：500 毫秒
接口类型：10/100 兆以太网（RJ45 连接器）
以太网（ETH-1 及可选 ETH-2）
数据协议：Modbus TCP、DNP3 分站 *、IEC 61850*、SFTP、SSH、OPC UA*
隔离强度：5kV 峰值
接口标准：IEEE802.3u 100 BASE-FX
可选以太网（ETH-2 光纤）
波长：1300nm
光连接器：LC 双工连接器
光纤类型：多模 62.5/125μm
发射（TX）功率：*小 -19dBm 平均值，典型 -15.7dBm 平均值
接收（RX）灵敏度：*小 -30dBm 平均值，*大 -14dBm 平均值
数据协议：Modbus TCP、DNP3 分站 *、wSFTP、SSH、IEC 61850*、OPC UA*
测量配置（CNFG）端口 USB 2.0 Mini；带 FTDI 驱动的 Windows 串口，115200 波特 数据协议 IntelliSAW 原生协议 防护等级 1 类（防护区域）；轻工业防护，仅用于配置 扩展内存（USB）
端口 USB 2.0 Type A 主机接口 用途 扩展内存 - 趋势分析必备 数据存储格式 CSV 文件格式 防护等级 1 类（防护区域）；轻工业防护，仅用于存储 微型 SD 卡
用途：仅工厂使用
防护等级：1 类（防护区域）；轻工业防护，仅用于配置
工作电源交流输入 100 至 250V 交流，50/60Hz 直流输入 120 至 250V 直流（功能可用，未通过 FCC、UL 或 IEC 测试） 功耗 20W 物理特性
人机界面 电阻式触摸屏（5 英寸 / 800×480 分辨率） 尺寸： 机身：143.6mm（宽）×100.25mm（高）×101.6mm（深） 面板：153.4mm（宽）×110.2mm（高）×3.14mm（厚） 重量 因型号而异，典型值：0.98 千克（2.16 磅） 安装方式 面板安装，开孔尺寸：144.9mm（宽）×101.65mm（高） 环境特性
工作环境 污染等级 2 级 过电压类别 Ⅲ 类，电源电压＜300V 防护等级（IEC 60529） 面板（IP 62），机身（IP 20） 温度 -20°C 至 +70°C（120V 交流时）；+55°C（250V 交流时） 室内使用 *高海拔：5000 米；*大湿度：95% 相对湿度
-
