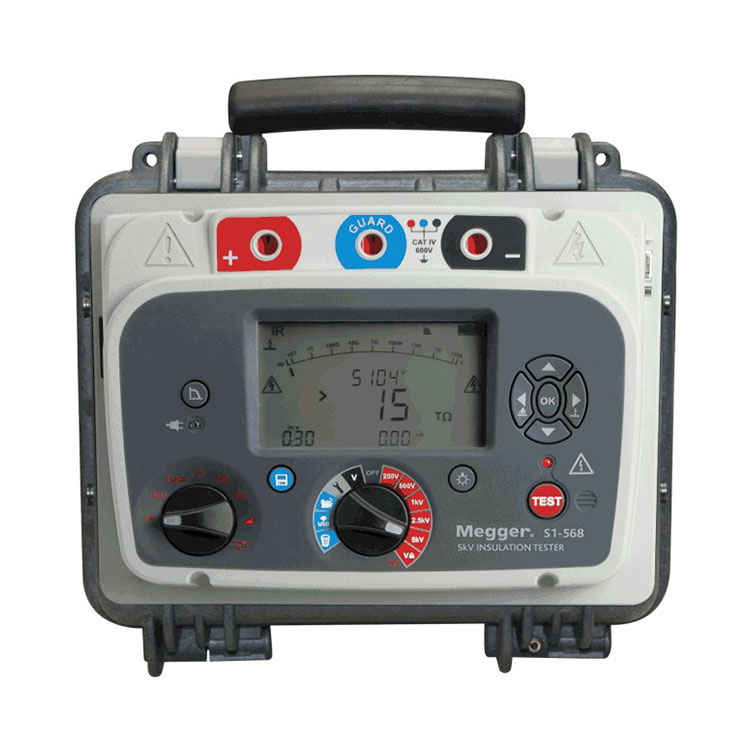

- 美国 MEGGERS1-568-绝缘电阻测试仪
详细信息
品牌：美国 MEGGER 型号：S1-568 加工定制：否 绝缘电阻测试范围：- 测试电压范围：- 测试时间：- 精确度：- 外形尺寸：285x181x315（5/10KV） mm 短路电流：6 mA 绝缘*报：100 kΩ 至 10 GΩ 电容范围>500V：10 nF 至 25 μF 美国MEGGER S1-568绝缘电阻测试仪，S1-568绝缘电阻测试仪适用于发电、输电和配电行业的电力公司和服务公司，可用于电缆、变压器、电动机/发电机、断路器和套管等电气的绝缘电阻测量，拥有*的充电电流、噪声抑制能力和软件滤波功能，在极端高干扰的环境中,也能够*测量绝缘电阻，使其成为目前市场顶端的DC绝缘电阻测试仪，可以远程操作，方便安全。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们!
S1-568绝缘电阻测试仪产品简介：
仪器的使用效率是S1-568的侧重点，其拥有快速充电电池，并且当电池用尽时可以通过AC电源运行。直观的用户界面使用户不用花时间去记住如何操作。两个旋转开关可以实现简易的操作，大的背光屏可以同时显示多个测试结果。盖子上印有快速开始测试指导图，有效地辅助新用户进行仪器的操作。
同时仪器的设计将安全性也考虑在内，S1-568绝缘电阻测试仪的安全性达到了海拔3000米以内CAT IV 600 V安全等级；仪器的远程控制功能会受到制造商和维修人员的欢迎，这个功能使他们可以在工厂的房间里进行自动电阻测试，也使得变电站的技术人员可以在一个更舒适和安全的距离完成测试。
S1-568绝缘电阻测试仪拥有双层外壳设计，坚固的外壳保护仪器免受撞击和掉落造成的损坏，内壳有防火的作用。箱子的IP等级能够防止在运输和存储过程中水分和灰尘的侵入。仪器盒盖上夹有测试线袋，确保任何时候测试线都和仪器在一起。为了增加测试端的方便性，盒盖是可以移除的。
绝缘测试模式下有五种现成的输出电压以及一个用户自设的输出电压范围可供选择。预定义的绝缘诊断测试方式有极化指数（PI）、电介质吸收比（DAR）、电介质放电（DD）、步进电压（SV）和升压测试。
*存储器能够包含带时间/日期烙印的测试结果，并且能够将数据作为日志记录，将结果调到屏幕。完全隔离的USB接口或板载蓝牙接口可将数据安全地下载到Megger的设备管理软件，「下载和数据库软件」版、*版或入门版。
带双层绝缘的测试线， 3kV的夹子绝缘等级与中型夹单层绝缘时6 kV的性能相当，5 kV时与大型夹单层绝缘时的10 kV性能
相当。
S1-568绝缘电阻测试仪产品特点：
S1-568测量*高达15 TΩ（5 kV）的绝缘电阻
大电流 — 6 mA短路电流
高性能噪声抑制 — 抵御8 mA噪声
四种软件滤波器：10s，30s，100s，200s
锂离子电池 – 2小时充电能连续6小时对100 MΩ负载进行不间断测试（S1-568），电池符合IEC 62133标准
S1-568符合海拔3000米以内CAT IV 600 V安全标准
通过USB电缆进行远程控制
通过USB电缆或蓝牙进行内存数据导出
S1-568绝缘电阻测试仪带时间的绝缘电阻诊断，包括IR，DAR，PI，DD，SV和升压测试
带自动背光的大LCD显示屏
电压功能（30 V到660 V）AC或DC
*存储器功能，调用数据到屏幕，带日期/时间印迹的结果
「下载和数据库软件」入门版设备管理软件
可选择记录温度和湿度（另外测量）
S1-568绝缘电阻测试仪产品应用：
绝缘电阻 (IR)测试是一个定量测试，它反映了试品的电气绝缘效能
其应用包括电缆、变压器、电动机/发电机、断路器和套管等
普通绝缘测试为“点测试”，一个1分钟IR测试和一个10分钟极化指数(PI)测试，PI即R10min/R1min的比值，与温度无关
S1-568兆欧表
S1-568绝缘电阻测试仪配置清单：
S1-568主机
产品CD
电源线
USB线
远程通信信号器
3*3m测试线
S1-568说明书
S1-568出厂证书
S1-568绝缘电阻测试仪产品订购信息：订购信息
Item (Qty)
Cat. No.
S1-568-UK
1003-017
S1-568-EU
1003-018
S1-568-US
1003-019
S1-568-AU
1003-020
S1-1068-UK
1003-008
S1-1068-EU
1003-009
S1-1068-US
1003-010
S1-1068-AU
1003-011
S1-1568-UK
1002-892
S1-1568-EU
1002-893
S1-1568-US
1002-894
S1-1568-AU
1002-895
Included Accessories (all models)
Safety Warning Sheet
Product information CD, includes "Download and Database
Software", Power lead
Screened USB cable with filters
Remote control indicator beaconIncluded Accessories (specific models)
3m leadset x 3, medium insulated clips (S1-568, S1-1068)
6220-820
3m leadset x 3, large insulated clips (S1-568, S1-1068)
6220-811
3m leadset x 3, large 15 kV insulated clips (S1-1568 only)
1002-949
Optional Accessories - HV test lead sets (S1-568, S1-1068 only)
3m leadset x 3, medium insulated clips
6220-820
3m leadset x 3, large insulated clips
6220-811
3m leadset x 3, bare clips
8101-181
8m leadset x 3, bare clips
8101-182
15m leadset x 3, bare clips
8101-183
Screened - HV test lead sets (S1-568, S1-1068 only)
3 m, 5 kV screened un-insulated small clips
6220-835
15 m, 5 kV screened un-insulated small clips
6311-080
3 m, 10 kV screened un-insulated small clips
6220-834
10 m, 10 kV screened un-insulated small clips
6220-861
15 m, 10 kV screened un-insulated small clips
6220-833
Other
CB101, 5 kV Calibration Box
6311-077
Calibration Certificate - CB101
1000-113
UKAS calibration Certificate - CB101
1000-047
S1-568绝缘电阻测试仪电气规格：电压输入范围
S1-568, S1-1068
90 - 264 V rms, 50/60 Hz, 100 A
S1-1568
90 - 264 V rms, 50/60 Hz, 200 A
电池
11.1 V, 5.2Ah 符合IEC62133:2003标准(S1-1568 有2个电池)
电池容量S1-568
通常情况下能在5 kV，100 MΩ负载下持续6个小时
电池容量S1-1068
通常情况下能在10 kV，100 MΩ负载下持续4.5个小时
电池容量S1-1568
通常情况下能在15 kV，100 MΩ负载下持续4.5个小时
充电时间
深充电2.5小时，正常充电2小时
30分钟快速充电
充电完成后，在 5kV、100 MΩ负载下持续测试1个小时
测试电压
250V, 500V, 1000 V, 2500 V,5000 V, 10000 V, 15000 V, VL
用户自定义测试电压：
40 V到1 kV，10 V每步
1 kV到5kV，25 V每步
5 kV到15 kV，25 V每步
输出电压精度
+ 4 %, - 0 %, ±10 V （1 GΩ，0°C 至 30°C)
测试电阻精度：
S1-568
10 kΩ 至 15 TΩ
S1-1068
10 kΩ 至 35 TΩ
S1-1568
10 kΩ 至 35 TΩ
测试电阻精度 (23 °C)
精度由 1 MΩ 至
S1-568
5000 V
2500 V
1000 V
500 V
250 V
±5% to
1 TΩ
500 GΩ
200 GΩ
100 GΩ
50 GΩ
±20% to
10 TΩ
5 TΩ
2 TΩ
1 TΩ
500 GΩ
S1-1068
10 kV
5000 V
2500 V
1000 V
500v
±5% to
2 TΩ
1 TΩ
500 GΩ
200 GΩ
100 GΩ
±20% to
20 TΩ
10 TΩ
5 TΩ
2 TΩ
1 TΩ
S1-1568
15 kV
10 kV
5000 V
2500 V
1000 V
±5% to
3 TΩ
2 TΩ
1 TΩ
500 GΩ
200 GΩ
±20% to
30 TΩ
20 TΩ
10 TΩ
5 TΩ
2 TΩ
屏蔽性能
在100 MΩ负载下屏蔽500 kΩ漏电阻产生1%的测试误差
模拟显示范围
100 kΩ 至 10 TΩ
数字显示范围
10 kΩ 至 35 TΩ
短路电流
6 mA
绝缘*报
100 kΩ 至 10 GΩ
电容充电，电池供电
5 kV， < 2.5 s / μF，10 kV， < 5 s /μF，15 kV， < 6.3 s / μF
电容充电，电池供电
5 kV， < 2.5 s / μF，10 kV， < 5 s /μF，15 kV， < 6.3 s / μF
电容充电，电源供电
5 kV， < 1.5 s / μF，10 kV， < 2.7s / μF，15 kV， < 4 s / μF
电容放电：
5 kV 至 50 V
< 120 ms/μF
10 kV 至 50 V
< 250 ms/μF
15 kV 至 50 V
< 3500 ms/μF
电容范围 （>500V）:
S1-568
10 nF 至 25 μF
S1-1068
10 nF 至 25 μF
S1-1568
10 nF 至 50 μF
电容精度 (23 °C)
10 nF 至 10 μF : ±10% ±5 nF
电流测试量程
0.01 nA 至 8 mA
电流测量精度 (23 °C)：
所有电压下±5% ±0.2 nA干扰抑制：S1-568
1200 V至5 kV下8 mA
S1-1068
2560 V至10 kV下8 mA
S1-1568
2800 V至15 kV下8 mA
软件滤波器
4种滤波器选择10 s, 30 s, 100 s, 200 s
电压表量程
30 V 至 660 V ac或dc,45 Hz – 65 Hz
电压表精度
± 3%, ± 3V
计时范围
*大99分59秒,*小15秒
内存容量
11个小时每5s不间断记录
测量领域
IR, IR(t), DAR, PI, SV, DD,升压测试
接口
B型USB，蓝牙
实时输出
USB，1 读数/秒（电压、电流和电阻）
远程控制
通过USB电缆实现环境状况
海拔
S1-568, S1-1068: 3000 m；S1-1568: 4000 m
操作温度
-20 °C 至 50 °C
储藏温度
-25 °C 至 65 °C
湿度
90%RH@40 °C 不凝结
保护等级
IP65（盖子合上时），IP40（盖子打开时）
总体规格
Safety
符合IEC 61010-1,
EMC
符合IEC61326-1标准
大小
285 mm x 181 mm x 315 mm (5 kV & 10 kV型号)
305 mm x 194 mm x 360 mm (15 kV型号)4.5 kg (5 kV, 10 kV), 6.5 kg (15 kV型号)
-
美国 MEGGERS1-568-绝缘电阻测试仪
页面价格仅供参考，具体请联系报价价格 价格电议,您可以向供应商询价得到该产品价格- 产品型号：S1-568
- 品 牌：美国 MEGGER
- 所 在 地：北京
- 更新日期：2025-11-19
