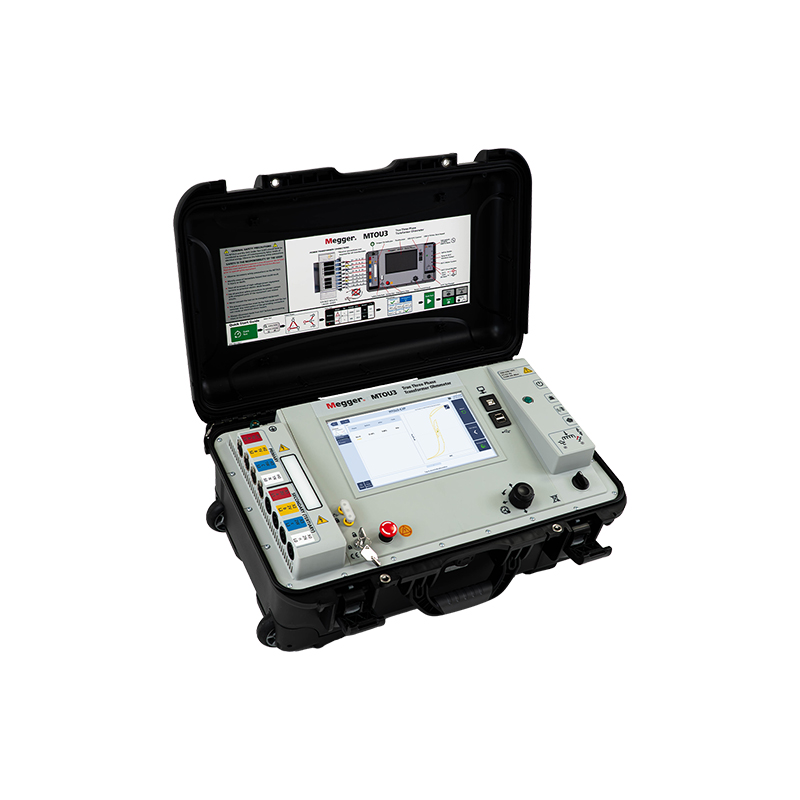

美国MeggerMTOU3三相绕组电阻测试仪

美国MEGGER MTOU3三相绕组电阻测试仪，MTOU3使用安全的一次性连接，通过自动自适应消磁对电力、配电和互感器进行完整的绕组电阻评估，消除了变压器重新投入使用时跳闸系统保护的风险。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们！

MTOU3三相绕组电阻测试仪产品描述
借助新款 MTOU3 型切换式三相变压器绕组欧姆表，可对变压器绕组电阻进行通电测试。只需一次连接测试引线，*能完成矢量验证、绕组电阻测试以及消磁测试。该设备配有彩色编码引线和可伸缩夹具，且屏幕上显示的矢量与变压器铭牌相匹配，操作流程简单易懂，能确保*测试即获得准确结果 —— 只需点击 “开始” 即可！每次测试前都会自动进行矢量验证，以确保选择了正确的变压器矢量。

MTOU3三相绕组电阻测试仪标准功能
支持 Microsoft Excel 格式导出
支持 PowerDB 数据导入与导出
10.1 英寸高亮度触摸屏
具备矢量查找、极性识别与验证功能
绕组电阻测试：*大直流电流 10A，电阻测量精度 ±0.2%
独立双绕组磁化功能
自适应消磁功能
有载分接开关（OLTC）先合后断连续性测试
带断路器保护的有载分接开关控制功能
一键式有载分接开关操作
内置可伸缩提手和滚轮
紧急停止功能
三相切换式电源及测量功能，可用于：
绕组电阻测试（*大电流 10A，精度 ±0.2%）
自适应消磁
独特的变压器矢量验证
在 - 20°C 至 50°C 温度范围内，精度有保障
所有测试仅需一次连接引线，节省时间且保障操作人员安全
钥匙锁功能
安全联锁功能

MTOU3三相绕组电阻测试仪附加功能
动态电阻测量 *
绕组电阻干燥测试 *
绕组电阻温升测试 *
USB 打印机
安全*示灯
有载分接开关（OLTC）电机电流监测 *
有载分接开关（OLTC）振动监测 *
外部温度探头 *

MTOU3三相绕组电阻测试仪详细描述
MTOU3 型设备适用于所有电力变压器、配电变压器以及电压互感器的测试。用户只需进行少量操作，该设备*能输出直流电压和电流，快速获取准确的测试结果。
只需一次登上梯子并连接好测试引线，即可减少在变压器顶部花费的时间。设备连接到变压器后，钥匙锁、安全联锁和紧急停止按钮能确保测试安全启动和停止。
（一）矢量确认 / 极性识别
作为绕组欧姆表的创新功能，矢量确认能在每次测试前通过执行矢量组探测与验证，确保变压器测试结果的可靠性。操作人员必须确认待测量的目标绕组，若未确认，当系统电压为变压器通电时，可能会引发严重后果。
（二）绕组电阻测试
MTOU3 型设备采用切换式三相双绕组直流输出，可高效开展绕组电阻测试。50V 直流开路电压能快速使变压器铁芯饱和，同时 H 通道和 X 通道的独立电流源可为每个被测绕组提供稳定且准确的测量结果。无需更换引线即可实现相间切换 —— 选择自动保存后，MTOU3 会自动完成所有操作。若某一相的测试结果超出限值，用户界面会高亮显示存在问题的相，并引导用户完成结果验证流程，方便用户排查问题。
（三）自动自适应消磁
自适应消磁功能可消除绕组电阻测试完成后残留的剩磁（磁化现象）。MTOU3 在每次绕组电阻测试后都会自动执行消磁操作，避免保护设备出现不必要的误跳闸，从而减少经济损失。
（四）有载分接开关（OLTC）先合后断连续性测试
在对多个有载分接开关抽头进行绕组电阻测试时，先合后断测试会自动验证分接开关连接的连续性。这种一级诊断模式有助于判断是否适合通过动态电阻测量进行进一步排查。
（五）一键式有载分接开关（OLTC）操作
一键式有载分接开关操作功能可节省测试时间。使用随附的电缆连接到变压器的有载分接开关，点击一次即可完成整个有载分接开关的测试流程，提高了测试效率。
五、软件、结果存储与打印
MTOU3 配备 10.1 英寸直观用户界面，可减少培训时间。界面上的大型自解释按钮能引导操作，同时屏幕显示的矢量可确保测试设置与变压器铭牌一致。导出结果时，系统会按文件名对结果进行分组，生成易于阅读、发送邮件或导入 PowerDB 的 XLSX/PDF 格式报告。必要时，可通过选装的 USB 打印机按需打印测试结果。
将 MTOU3 连接到电脑后，不仅可以控制该设备，还会显示一个 USB 驱动器。用户手册、产品数据表和 MTOU3 电脑应用程序安装程序均可在该驱动器中找到，确保用户随时能获取所需的文档和应用程序。
（一）PowerDB 控制 *
若需提升报告质量，可使用 PowerDB 软件配置和执行测试。通过 PowerDB，可整合所有 Megger 仪器的测试数据，生成统一格式的测试报告。
（二）自定义应用程序控制
借助自定义应用程序控制功能，任何程序都可通过 API（应用程序编程接口）控制 MTOU3。这一功能非常适合那些希望充分拓展测试程序功能的机构！获取 API 访问权限需签订保密协议。
（三）动态电阻测量（DRM）*
动态电阻测量是针对有载分接开关的*诊断测试。通过测量单个电阻值以及监测振动和电机电流曲线，可*定位有载分接开关存在的问题。
（四）温升测试 —— 内部温度 *
绕组电阻冷却测试是一种*诊断工具，可用于确定变压器从满负荷运行状态断开后，绕组的*高温度。
（五）干燥测试 —— 内部温度 *
变压器在投入运行前可能需要进行干燥处理。该干燥过程要求内部温度在设定时间内保持稳定。只需输入参考温度和参考电阻，MTOU3 *能显示绕组的温度。

MTOU3 可检测的典型问题
连接松动
分接开关接触不良

MTOU3三相绕组电阻测试仪通用引线组
三相通用引线组简化了与各类变压器的连接操作。耐用的开尔文夹具可延伸至 7.6 厘米（3 英寸），适用于各种尺寸的套管。引线长度范围为 5 米（15 英尺）至 30 米（100 英尺），确保能与各种形状和尺寸的变压器实现稳定连接并完成测试。只需一次登上梯子连接所有引线，大幅降低了坠落受伤风险并缩短了测试时间。现有客户可将旧款引线组与 MTOU3 配合使用，详情请参见右侧表格。

MTOU3三相绕组电阻测试仪订购信息

MTOU3三相绕组电阻测试仪规格

规格参数（在 - 20°C 至 + 50°C 温度范围内有效）

（一）输入电源

（二）输出功率

（三）法规标准

（四）变压器测试标准

（五）箱体

（六）内部 / 外部数据存储

（七）通信 / 控制软件

（八）触摸屏

（九）打印机（选装）

（十）环境参数

相对湿度：0-90%，无冷凝

注：上述精度仅用于外部验证，不影响直流测试（绕组电阻测试）的精度。

（十二）电流与电阻量程（使用 9 米（30 英尺）引线时的典型值）

（十三）动态电阻测量方法 *

（十四）电机电流测量（选装）

（十五）温度探头测量（选装）
