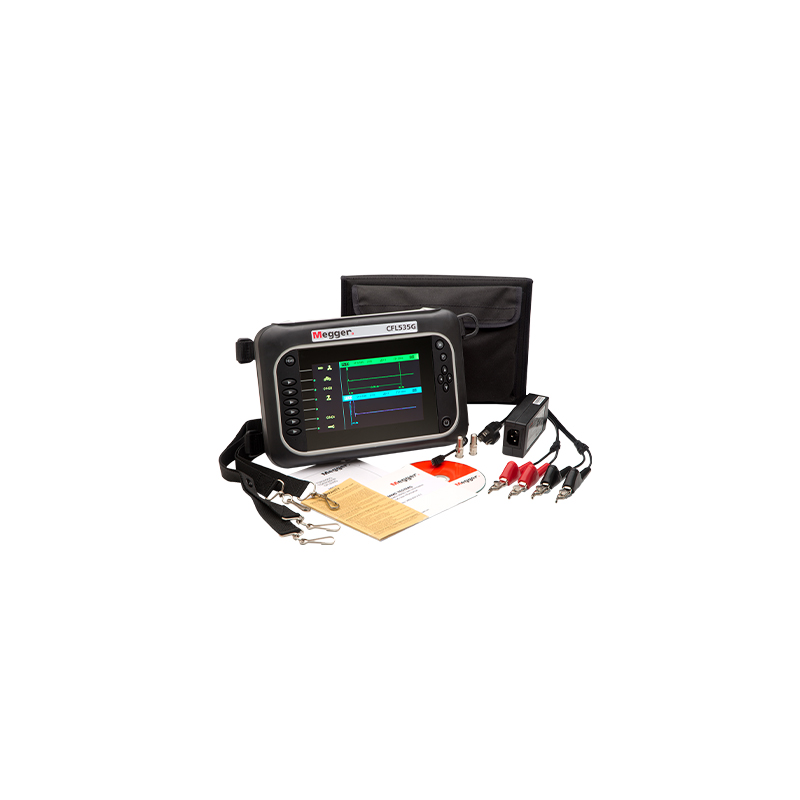

美国MeggerCFL535G双通道时域反射仪

美国Megger CFL535G双通道时域反射仪，CFL535G是一款双通道、高分辨率、紧凑型TDR，用于定位成对金属电缆上的故障。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们!

CFL535G双通道时域反射仪产品描述
Megger® CFL535G 是一款先进的双通道高分辨率紧凑型时域反射仪，配备彩色显示屏，可用于定位金属对绞电缆的故障。
CFL535G 的*小分辨率为 0.3 英尺 / 0.1 米，*大量程可达 60,000 英尺 / 20 千米，具体数值取决于所选的传播速度系数和电缆类型。
该设备提供 5 种输出阻抗（25、50、75、100、125 欧姆），并具备自动阻抗匹配功能。传播速度系数可在 0.2 至 0.99 之间调节，以满足各类电缆测试需求。

CFL535G双通道时域反射仪产品特点与优势
CFL535G 配备大尺寸高分辨率彩色 WVGA 显示屏，且具备便捷的设置功能。方向控制按钮与软键相结合，为用户提供直观、简便的操作体验。
设备的 “AUTO” 自动选择功能可根据所需量程选择*有效的参数，助力快速分析时域反射仪的轨迹曲线。手动覆盖自动功能的设计，可实现精细调节，便于识别难以确定的故障。
双通道轨迹与双光标功能具备高度灵活性，能让操作人员全面掌控，并即时显示两点之间的距离。
轨迹对比功能可对不同状态下的轨迹曲线进行细致比对。超高分辨率结合白光背光、用户可自定义的色调与颜色，让图形显示更加清晰鲜明，帮助用户识别轨迹曲线上的关键事件。
全面的双通道功能，配备双视角显示屏
“AUTO” 自动设置模式，可即时投入使用
超快速脉冲，用于近端故障识别
故障提示功能，为潜在故障提供指引
IP54 防护等级，适应实际工作环境
适用于所有金属对绞电缆

轨迹存储
设备内置 100 条轨迹存储内存，可用于存储和调取测试结果。调取的轨迹可在显示屏上进行分析，或与实时显示的轨迹对比，以辅助故障定位。
此外，通过配备的 USB 端口、TraceXpert 软件和 USB 连接线，可将存储的结果下载至计算机。

故障识别
Megger *内置的 “Xpert” 专家模式可快速识别故障。按下 “Xpert” 键一次，设备会自动调节量程和增益，并将光标定位到电缆上的*主要事件点；再次按下 “Xpert” 键，CFL535G 会跳转至下一个检测到的异常点。
对于希望手动操作的用户，手动模式可提供全面的覆盖控制，优化设备响应，便于故障识别。
TraceXpert 电脑软件
CFL535G 随附 Megger TraceXpert 软件，该软件可全面控制已保存轨迹结果的下载、报告生成和上传。软件基于数据库设计，操作简便易用，是满足各类数据处理需求的理想工具。

CFL535G双通道时域反射仪额外功能
背光彩色图形液晶显示屏（分辨率 800×480）
可调节显示屏对比度
分辨率可达 0.1 米
Trace Xpert 功能，为潜在故障位置提供指引
内置 100 条轨迹存储内存
USB 接口连接电脑，支持轨迹的上传与下载
“TraceXpert” 电脑软件分析工具
适用于电信 TNV-3 电路或 150V CAT IV 供电电路
内置电源阻断滤波器
IP54 环境防护等级
可选输出阻抗（25、50、75、100 和 125 欧姆）
2 纳秒脉冲，用于近端故障定位
“AUTO” 自动选项，可针对每个量程选择增益和脉冲
“AUTO” 自动选项，使输出阻抗与电缆匹配
显示屏可选择以米或英尺为单位显示距离
锂离子充电电池（典型续航时间 12 小时）

CFL535G订购信息

CFL535G双通道时域反射仪规格

技术规格

除非另有说明，本规格均在环境温度为 68 ℉（20 ℃）的条件下适用。

常规规格

环境规格
