MEGGER TAU3-ADV-PRO-EXP三相变压器绕组分析仪 官方代理

美国MEGGER TAU3-ADV-PRO-EXP变压器绕组分析仪三相 爱仪器仪表代理，用全新的 TAU3 三相变压器绕组分析仪，轻松完成变压器机电测试。只需一次接线，即可进行极性验证、变比测试、绕组电阻测试和消磁测试。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们!

MEGGER TAU3-ADV-PRO-EXP变压器绕组分析仪产品描述
借助新款真三相变压器绕组分析仪 TAU3，可对变压器进行机电性能通电测试。除常规极性验证、变比、绕组电阻和消磁测试外，TAU3 仅需一次接线，还可额外进行短路阻抗和效率测试。该设备配有颜色编码导线和可伸缩夹具，屏幕上显示的矢量图与变压器铭牌相匹配，操作流程简单易懂，能确保一次测试即可获得准确结果 —— 只需点击 “开始”，待申请专li的内部短路和导线补偿功能自动运行即可！

TAU3 ADV-PRO-EXP三相变压器绕组分析仪可用于：
变比：*高 250 V，精度 ±0.05%
绕组电阻：*高 32 A，精度 ±0.10%
自适应消磁
短路阻抗
变压器效率
独te的变压器矢量验证
移相和曲折形测量
在 -20°C 至 50°C 温度范围内保证精度
所有测试仅需一次安全高效接线

三相交流和直流输出为满足当今高要求的测试进度带来诸多优势：
无需更换导线，测试速度更快、安全性更高，且能节省更多测试时间
每次测试（包括绕组电阻测试）前都会自动进行矢量确认，确保选择正确的变压器矢量
三相同步测试，测试结果获取更快速
三相交流电源可*测量移相变压器和曲折形矢量结构的变压器

标准功能
支持导出至 Microsoft Excel
支持导入和导出至 PowerDB 软件
10.1 英寸（256 毫米）工业级高亮度触摸屏
矢量查找、极性识别与验证
变比测试（TTR）：*高 250 V 交流，精度 ±0.05%
励磁电流测试
绕组电阻测试：支持高低压侧双通道励磁，*高 32 A 直流，精度 ±0.10%
独立双绕组磁化
自适应消磁
磁平衡测试
有载分接开关（OLTC）先合后断连续性测试
带断路器保护的有载分接开关控制
一键式有载分接开关（适用于交流和直流测试）
内置可伸缩手柄和滚轮
紧急停止按钮
钥匙锁
安全联锁装置


TAU3 ADV-PRO-EXP三相变压器绕组分析仪附加功能
短路阻抗测试
移相变压器测试功能
变压器效率测试
频率响应杂散损耗测试
动态电阻测量 *
绕组电阻干燥测试 *
绕组电阻温升测试 *
USB 打印机
安全*示灯
有载分接开关电机电流监测 *
有载分接开关振动监测 *
外部温度探头 *

升压变压器测试
TAU3 所采用的技术于 1950 年获得专li，2019 年得到推广，并在 2024 年实现完善。该技术可消除测试电压和导线带来的测量误差，从而提供可靠的测试结果。TAU3 会自动施加合适的测试电压并进行短路连接，确保测试结果具有可重复性。

三相升压测试安全保障
安全是梅格公司的首要考量，因此 TAU3 符合 IEC 61010（测量、控制和实验室用电气设备安全要求）标准，并获得 CE 认证。在测试过程中，软件会在施加全测试电压前进行安全检查。此外，TAU3 采用先进的硬件设计，可在发生故障时保护设备和操作人员的安全。

TAU3 通常可检测的故障类型
连接松动
匝间短路
导线断股
绕组变形
分接开关接触不良
铁芯故障

TAU3 设有诊断模式，操作人员可重点关注存在问题的相位，并通过专项测试*定位和确认设备故障位置。

TAU3 选型指南

TAU3 ADV-PRO-EXP三相变压器绕组分析仪规格参数

技术规格（在 -20°C 至 +50°C 温度范围内有效）

输入电源

• 100-240 V 交流，47-63 Hz，1200 W

• 电源电压波动允许范围：±10%

• 过电压类别：II 类

输出电源

合规性

变压器测试标准

外壳

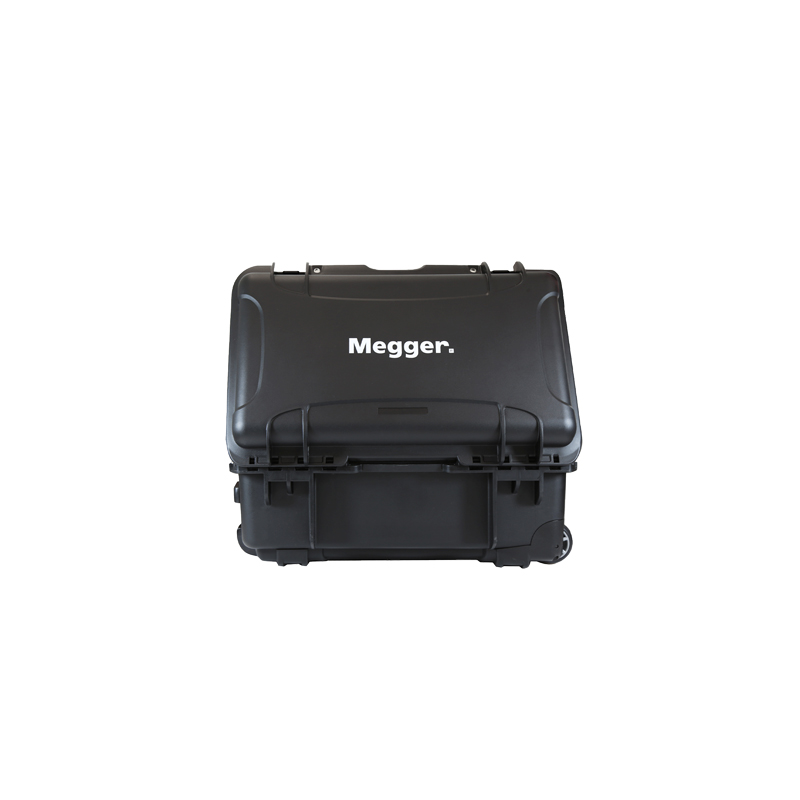

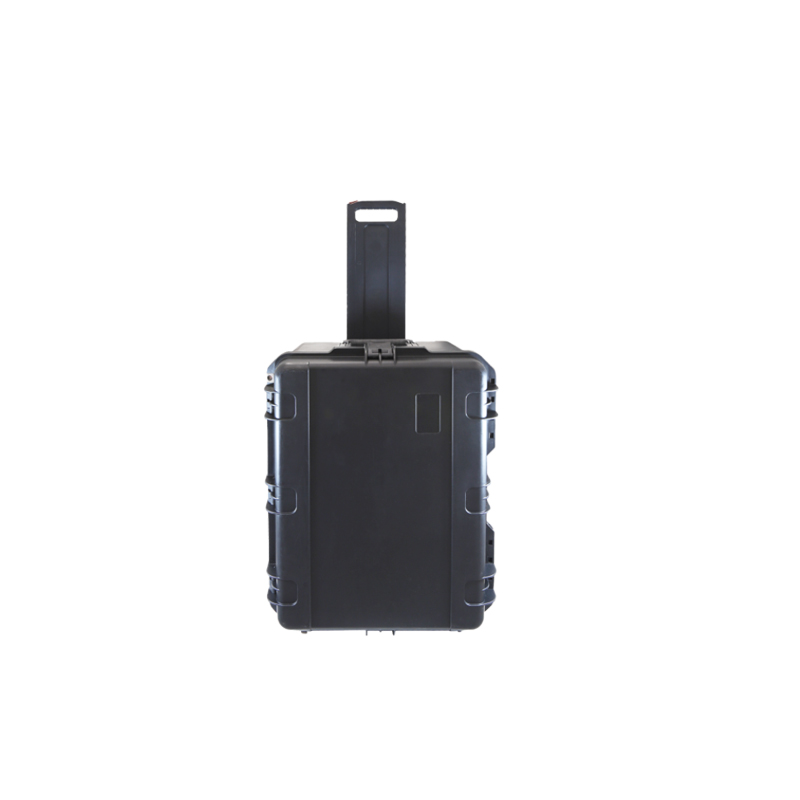

• 坚固外壳，内置滚轮和手柄

• 用于存放导线和配件的背包式导线袋

内部 / 外部数据存储

• 内部存储容量：*多可存储 10,000 组三相测试结果

• 数据传输：可通过 USB 2.0 驱动器传输

通信 / 控制软件

• USB 接口，支持通过电脑控制，配有自定义图形用户界面（GUI）

触摸屏

• 尺寸：25.6 厘米（10.1 英寸）

• 分辨率：1024×600

• 亮度：1000 尼特

打印机（可选）

• 类型：51 毫米（2 英寸）热敏打印机

• 功能：可打印图形用户界面上显示的所有测量数据

环境要求

• 工作温度：-20°C 至 50°C（-4°F 至 122°F）

• 存储温度：-30°C 至 70°C（-22°F 至 158°F）

• 相对湿度：0-90%（无冷凝）

• 使用环境：室内和室外干燥场所

• *大海拔高度：2000 米

• 污染等级：2 级

变比测试（TTR）

• 变比测量方式

  • 三相升压

  • 三相降压

  • 单相升压

  • 单相降压

• 变比范围及精度

  • 25-250 V：0.8–200 范围内精度为 ±0.05%（适用于大多数电力变压器）

  • 1-24 V：0.8–200 范围内精度为 ±0.10%

  • 25-100 V：0.8–1000 范围内精度为 ±0.05%；1001–2000 范围内精度为 ±0.10%；2001–15000 范围内精度为 ±0.30%；15001–50000 范围内精度为 ±0.60%

  • 1-24 V：0.8–1000 范围内精度为 ±0.10%；1001–2000 范围内精度为 ±0.20%；2001–15000 范围内精度为 ±0.60%

  • 降压励磁

  • 升压测量

• 励磁电流分辨率

  • 0.1 mA（测量范围 0.1 mA – 100 mA）

  • 1.0 mA（测量范围 101 mA – 11 A）

• 励磁电流精度：±1% 读数 ±0.1 mA

• 频率精度：±1% 读数 ±0.1 Hz

• 相位范围：0 – 360°

• 相位精度：±0.05°

• *大输出电压：90 V 交流峰值（VACpk）

• 电压精度

  • 典型值：±0.1% 读数 ±0.1 mV

  • 保证值：±0.5% 读数

  • 注：规定的精度仅用于外部验证，不影响交流测试（变比测试、磁平衡测试、短路阻抗测试、频率响应杂散损耗测试、损耗测试）的精度

TAU3 ADV、PRO、EXP 型真三相变压器绕组分析仪

绕组电阻测试（WR）

• 电阻测量方式

  • 单相星形、三角形、曲折形

  • 两相星形（带中性线）

  • 三相星形（带中性线）

  • 双绕组励磁

• 直流开路电压：*高 100 V

• 直流测量

注：规定的精度仅用于外部验证，不影响直流测试（绕组电阻测试）的精度

• 电流与电阻范围（使用 9 米（30 英尺）导线时的典型值）

• 动态电阻

  • 测量方式：动态电压、动态电流、动态电阻

  • 动态电阻速度：20 kHz

短路阻抗（SCI）与频率响应杂散损耗（FRSL）

• 阻抗测量方式

• 阻抗测量范围：0.1 Ω - 700 Ω

• 阻抗精度：±1% 读数 ±0.10 mΩ

• 电抗测量范围：0.1 Ω - 700 Ω

• 电抗精度：±1% 读数 ±0.10 mΩ

• 电感精度：±1% 读数 ±10 μH

• 功率因数范围：0.1% – *

• 功率因数精度：±5% 读数

• 交流电流精度：±0.2% 读数 ±0.1 mA

效率测试（EFFICIENCY）

• 铁芯损耗测量方式

• 电机电流测量（可选）

  • 供电电源：9 V 电池

  • 测量范围：3.0 A/30 A

  • 频率范围：直流至 60 Hz

  • 分辨率：±50 mA / ±100 mA

  • 精度：±1% 读数

• 温度探头测量（可选）

  • 测量范围：-20°C 至 110°C

  • 精度：±1% 读数 ±1.0°C
