德国GMC-Instruments PQ5000-MOBILE便携电能质量分析仪

德国GMC PQ5000-MOBILE便携电能质量分析仪，Linax PQ5000移动式电能质量计系列是根据PQ3000和PQ5000系列的技术规范监测供电质量的，使用PQ-EASY生成报告。也可自通过WEB浏览器访问设备IP地址直接从测量设备中取得数据生成网络质量的统计报告。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们!

德国GMC PQ5000-MOBILE便携电能质量分析仪产品介绍：

Linax PQ5000移动式电能质量计系列是根据PQ3000和PQ5000系列的技术规范监测供电质量的，使用PQ-EASY生成报告。也可自通过WEB浏览器访问设备IP地址直接从测量设备中取得数据生成网络质量的统计报告。报告满足EN50160、IEC61000-2-2、IEC61000-2-4和IEC610002-12、GB/T（中国）和IEEE519标准。此外，还可以输入和选择单独的限值标准。统计观测的时间范围可由用户灵活设定，但要符合标准要求，不得少于7天。客户可以从独you的PQ-Easy报告中看到三种不同图表：符合性概述、带有统计详细信息的概述或带有统计详细信息的概述以及事件概述。客户还可以在PQ-Easy报告生成的报告中添加自己的公司徽标。可通过集成的WLAN或LAN接口与笔记本电脑、台式机、平板电脑或智能手机进行数据分析和状态报告通信。可以通过csv文件导出加载配置文件、波形和事件列表的数据。在测量过程中，设备不需要任何外部通信，因为启动/停止控制可以直接在设备上完成。这意味着即使在不能使用LAN或WLAN的应用程序环境中也可以使用它。

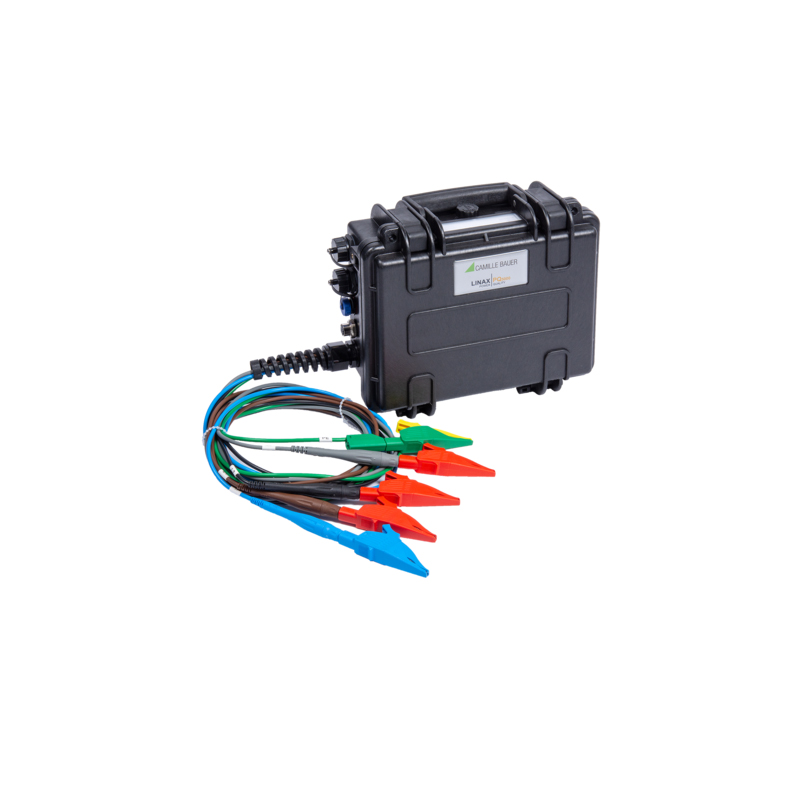

Linax PQ5000移动设备安装在一个坚固防水的可锁定外壳中。单独的电流测量通过电流钳组或罗氏线圈进行。电压通过带保险丝的分接头直接测量。作为可订购选项，可添加GPS时间同步1/3，以显示具有正确时间戳的现场测量数据。
瑞士认证级便携式电能质量和能耗监控分析仪，用于统计评估供电质量，记录事件，对于电能质量整改提升评估，通过能源管理节省电费。

具有安全连接的远程访问功能
我们在越来越多地应用中发现，使用便携式设备进行的测量也被用作远程操控的一部分。这种远程操作需要有一个合格的人在现场进行电气安装的测量，而且还需要有人在上的某个地方开始和结束测量系列并通过互联网保存测量数据。因此，这*提出了如何安全地实现这种类型的应用的程序问题。为了解决这一点，Camille Bauer Metrawatt引入了安全网关接入SIM卡，这使得可以在任何时间、任何地点通过VPN隧道进行远程测量。此外，实时数据，如事件记录器、能源流量数据、中期报告、*报等，可以在任何时间安全地查看，从而可以及早检测到电源的电能质量。而且不需要外部软件*可以生成遵从性报告，例如生成EN50160的报告。*后，使用VPN连接可以很容易地将测量数据备份到另一个位置。

具有可编辑的事件记录功能
除了现有的标准之外，客户越来越多地个性化的评估和分析电能质量数据的结果。这使得Camille Bauer Metrawatt AG公司引入了一些新功能。例如，根据EN50160、IEC61000-2-2、GB/T、IEEE519、客户具体协议等对统计合格评定的基于时间的监控，现在可以缩短为10分钟，这是基于现有标准对电能质量进行短期监控。为了使事件读取更加方便，在未来用户将能够参考可编程的记录时期配置输出图形。这包括PQ事件触发前的RMS值在≤1s和触发后的RMS值在≤180s。此外，可以对触发前≤1s和触发后≤5s的采样值进行参数化。然后可以在web浏览器中直接放大事件，并允许以更高的分辨率更好地读取相关值。所有上述属性都可以在LINAX PQ设备的显示器上以用户友好的方式直接输入(如果显示可用)。使用PC、笔记本电脑、平板电脑或智能手机，在集成的web浏览器中直接做到这一点甚至更容易。所有这些都不需要复杂和昂贵的附加软件。

特定保护措施实现IT安全
LINAX PQ5000-MOBILE已引入新的保护机制，以减少数据盗窃、数据操纵和滥用等威胁。其中包括基于角色的访问权限，可以防止对各种函数、视图和数据的不必要访问。“审计日志”功能记录其他与安全相关的进程，并将它们安全地存储在系统日志记录器上。此外，可以使用Syslog协议将审计日志的内容传输到中央服务器，以便进行网络监视。访问授权也可以限制为*多10台具有访问权限的计算机。基于web的设备访问也可以通过https通道进行。在这里，在证书的帮助下对消息进行加密和解密，该证书由Camille Bauer Metrawatt提供，也可以使用客户证书。综合起来，这些特定的保护措施保证了高度的安全性，同时仍然确保了应用程序中*大的可能的可变性

PQ5000-MOBILE便携电能质量分析仪 产品规格

输入

• 正常电压：57.7…400 Vₗₚ，100…693 Vₗₗ
• *大电压：520 Vₗₚ，900 Vₗₗ（正弦波）
• 过载能力：520 Vₗₚ，900 Vₗₗ（持续）；800 Vₗₚ，1386 Vₗₗ，10×1 秒，间隔 10 秒
• 正常频率：42…50…52 Hz，50.5…60…69.5 Hz
• 电流传感器：取决于设备型号
• 罗氏线圈：2000 A
• 电流钳：10 A、100 A 或 1000 A
• 采样速度：18 kHz

供电

• 供电电压：100…230 V AC/DC
• 功耗：≤20 VA

接线方式

• 单相
• 分相（两相系统）
• 3 线或 4 线平衡负载
• 3 线不平衡负载，阿隆连接
• 3 线或 4 线不平衡负载

基本精度（未考虑电流传感器带来的额外不确定性）

• 电压、电流：±0.1%
• 功率：±0.2%
• 功率因数：±0.1°
• 频率：±0.01 Hz
• 不平衡度 U、I：±0.5%
• 谐波：±0.5%
• THD U、I：±0.5%
• 有功电能：Class 0.5S（IEC/EN 62053 - 23）
• 无功电能：Class 0.5S（IEC/EN 62053 - 24）

接口

• 以太网（ETHERNET）
  • 标准：Standard
  • 物理层：Ethernet 100Base TX；RJ45 接口
  • 模式：10/100 MBit/s，半双工 / 全双工，自动协商
  • 协议：Modbus/TCP、http、NTP（时间同步）
• WLAN 连接
  • 标准：Standard
  • 连接方式：通过 USB 接口
• 参考时间：内部时钟
• 时钟精度：±2 分钟 / 月（15 至 30℃）
• 同步：via NTP 服务器或 GPS

环境温度及其它

• 操作温度：-10 至 +15、+15 至 +30、+30 至 +55℃
• 保存温度：-25 至 +70℃
• 温度影响：每 10 K 为 0.5× 基本不确定度
• 长时间偏移：0.5× 基本不确定度 / 年
• 其它：Application group II（IEC/EN 60688）
• 相对湿度：<95%，无冷凝
• 使用高度：≤2000 m 海拔高度（NN 为海平面）

安全

• 安全等级：II（保护绝缘，电压输入通过保护阻抗）
• 污染等级：2
• 防护等级：IP65（封闭外壳）
• 测试等级：600 V CAT III / 300 V CAT IV
