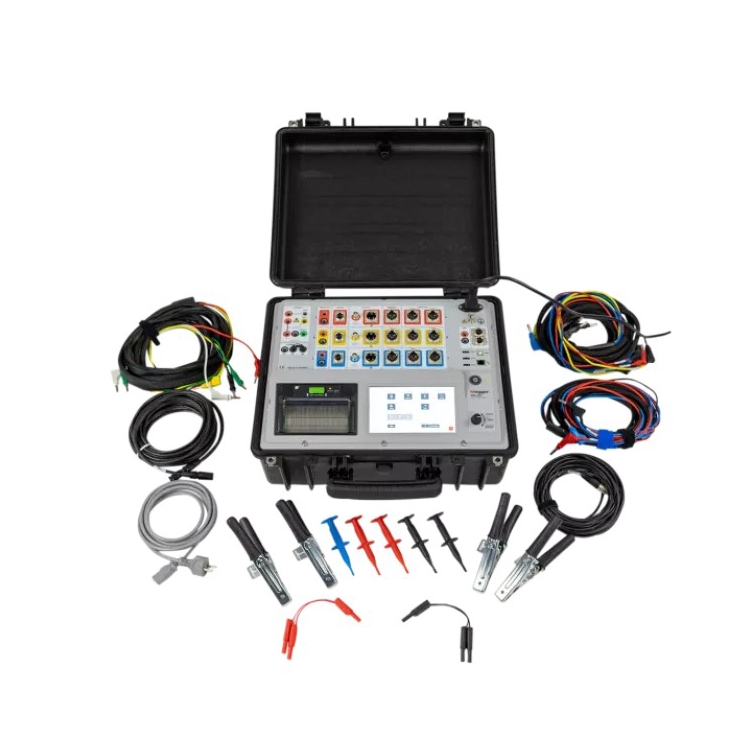

美国MEGGER EGIL200/221/223/241/243断路器分析仪

MEGGER EGIL200/211/213/221/223/241/EGIL243断路器分析仪由爱仪器仪表代理，EGIL200/211/213/223/241/EGIL243断路器分析仪 开发的重点是易用性，确保将设置测量所花费的时间保持在*低限度。因此，使用 EGIL200，您可以快速获得测试结果。备受用户欢迎！现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们! 

MEGGER EGIL200/211/213/221/223/241/EGIL243断路器分析仪描述
EGIL200系列 是 Megger 新系列断路器分析仪中的产品。它是与全球行业参考团体密切合作设计的，借鉴了市场领先且非常成功的 Megger TM 系列断路器分析仪的经验。
EGIL200 开发的重点是易用性，确保将设置测量所花费的时间保持在*低限度。 因此，使用 EGIL200，您可以快速获得测试结果。
与测试对象的连接也得到了简化，只需一次连接，就可以进行以下所有操作或测量：
1. 主触点和 PIR 触点的时序
2. 分闸、合闸 1 和 2 线圈的线圈电流分析
3. 站电压测量
4.动作测量
5. 电机电流测量
6. 合闸、分闸 1 和分闸 2 的*小启动电压测试

EGIL200 的主要仪器和配件专为*苛刻的现场条件而设计，是您进行日常、轻松的断路器状态评估的完整工具箱。


优点
EGIL200 提供 IEEE C37 和 IEC 62271 标准的所有标准测
量，并将 TM 系列的高端功能带入经济实惠的中端市场：

■ 提供基于国际标准的所有标准测量
■ 直观且用户友好的操作——从仪器通电到记录测量结果所需的用户干预*少
■ 仪器安装在坚固耐用的 IP67 防护箱中，附件装在易于携带的背包中
■ 专为中高压断路器设计
■ 一键生成 pdf 报告或在可选的集成打印机上打印
■ 用于分闸线圈 2 的专用控制输出
■ 多功能控制通道，只需一个连接即可管理控制脉冲，并可测量站电压和线圈电流
■ 电绝缘和极性独立的辅助触点定时通道，自动适应干触点和湿触点
■ 得益于获得专利的有源干扰抑制技术，可准确测量插入前电阻器（PIR）的接触时间和电阻值

特点和优点
1. CONTROL
断路器控制（合闸、分闸 1 和分闸 2）站电压和线圈电流测量
2. PARKING SPACE

用于安全断开线圈电路
3. TIMING AUX
3个辅助触点计时通道
4. DIGITAL
3 个数字输入，用于增量运动传感器（编码器）
5. 1-3 BNC INPUTS
1-3 个 BNC 输入，专用于电流钳
6. MULTI-PURPOSE CHANNELS
1-3个多功能模拟通道
7. TIMING M/R, DRM/VDS
主触点和电阻触点的时序、DRM、SRM 和 VDS 时序（每相 1个断点）
8. TIMING M/R
每相*多 4 个断口的主触点和电阻触点计时
9. DCM 双端接地™ 和 DRM 以备将来使用双端接地™ 计时输入（可选附件）和 DRM 控制输出（可选
附件）
10. USB 和以太网端口
3 × USB A, 1 × USB B 和 1 x RJ45
11. LCD SCREEN
7” 高可见度触摸屏
12. 动作 / 测量旋转开关
13. 图像
对比度丰富的图像可获得可见性和理解
14. 用户界面
基于工作流程（铭牌、测试设置、连接、结果、报告）
15. 打印机
可选 4 英寸热敏打印机
16. 彩色编码连接器和引线

便于验证连接
