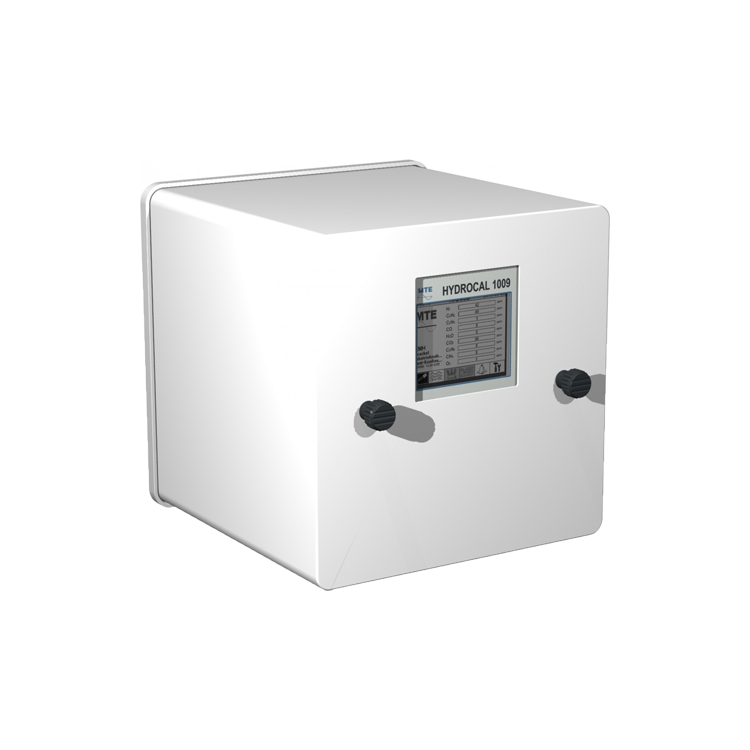

德国MTE HYDROCAL 1008/HYDROCAL 1009多油中气分析系统

德国MTE HYDROCAL 1008/HYDROCAL 1009多油中气分析系统，能分别测量多种关键气体和油中水分，采用免维护系统设计，减少维护成本和工作量。现在热卖中，如需购买，可通过爱仪器的客服热线联系我们!

产品描述
HYDROCAL 1008/HYDROCAL 1009 是一款具备变压器监测功能的永久性安装多油中气体分析系统。它能够分别测量变压器油中的水分（\(H_2O\)），以及氢气（\(H_2\)）、一氧化碳（CO）、二氧化碳（\(CO_2\)）、甲烷（\(CH_4\)）、乙炔（\(C_2H_2\)）、乙烯（\(C_2H_4\)）、乙烷（\(C_2H_6\)）和氧气（\(O_2\)）等关键气体 。氢气几乎参与电力变压器绝缘系统的各类故障，一氧化碳是纤维素 / 纸质绝缘故障的标志，乙炔和乙烯的存在及含量变化可进一步判断故障类型，如过热、局部放电或高能电弧等，而氧气含量情况则可反映密封式变压器是否存在过度老化或密封泄漏问题 。该设备可通过其可选的模拟输入接口，连接变压器上的其他传感器，成为一个紧凑的变压器监测系统：4 个模拟输入接口，支持 0/4...20mADC 信号 。6 个模拟输入接口，可配置为 0/4...20mAAC +20% 或 0...80 VAC +20%（通过跳线设置） 。

主要优势
多参数独立测量：能分别测量多种关键气体和油中水分 。
安装便捷：易于安装在变压器阀门上（适配 G 1½"DIN ISO 228 - 1 或 1½" NPT ANSI B 1.20.1 标准接口） ，且安装过程无需中断变压器的正常运行 。
软件功能先进：设备本身及通过 PC 端使用的软件功能先进 。
免维护设计：采用免维护系统设计，减少维护成本和工作量 。
通信接口丰富：具备 ETHERNET 10/100 Mbit/s（铜缆 / RJ 45 或光纤 / SC 双工）和 RS 485 通信接口，支持 MODBUS®RTU/ASCII、MODBUSTCP、DNP3、专有通信协议以及 IEC 61850 协议 。
功能拓展可选：可选配板载 GSM 或模拟调制解调器实现远程访问；可选配 DNP3 串行调制解调器或 IEC 61850 调制解调器用于 SCADA 连接；还可选配高压和低压套管传感器，通过通信接口实现对高压和低压套管的监测 。

变压器监测功能
电气参数监测：可监测电压和电流（通过电压和电流互感器 / 传感器） 。
温度监测：能监测变压器底部和顶部油温以及环境温度（通过额外的温度传感器） 。
其他设备状态监测：可监测冷却阶段 / 分接开关位置（例如通过电流传感器） 。
自由配置：模拟输入可自由分配给任何额外的传感器 。
进一步计算功能：具备热点（符合 IEC 60076 标准）、寿命损耗、老化率等计算功能（与比利时 PAUWELS 公司联合开发） 。
套管监测功能（可选）：套管监测系统可同时监测 2 组三相套管的泄漏电流。该系统在每个被测部件上采用三种不同的测量模式，以提供精确的功率因数和电容值，从而评估套管绝缘状况。测量模式包括：相位比较（比较被测部件与同相电压供电的另一被测部件的功率因数）、三相电流总和测试（测量三个被测部件，如变压器上的三个高压或低压套管的 A、B、C 相电流总和的不平衡电流）、相邻相参考测试（比较被测部件与同一设备上其他相部件的功率因数） 。套管传感器 / 适配器可连接到适用于所有类型套管的电容抽头，可测量高达 140 mA 的泄漏电流，适用于接地和不接地电容抽头的套管，并设计有防止传感器与套管监测系统断开时设备上产生电压的功能 。可选择多种套管传感器配置，如高压侧监测、高低压侧监测、其他变压器的参考高压套管监测、电容式电压互感器 / 电容式电流互感器（CCVT/CCPT）参考监测等，*多可配置 3、6、9（需两个套管监测单元）或 12（需两个套管监测单元）个套管传感器 。

产品规格

项目	详情
辅助电源可选标称电压	120 V -20% +15% AC 50/60 Hz 230 V -20% +15% AC 50/60 Hz 120 V -20% +15% DC 230 V -20% +15% DC（其他标称电压可按需定制）
功耗	*大 350 VA
外壳材质	铝
尺寸	宽 263mm× 高 263mm× 深 327.5mm
重量	约 15kg
运行环境温度	-55°C... +55°C（低于 -10°C 时显示功能锁定）
变压器内部油温	-20°C... +90°C
存储环境温度	-20°C... +65°C
油压	0 - 800 kpa（允许负压）
与阀门连接	G 1½"DIN ISO 228 - 1 或 1½" NPT ANSI B 1.20.1 标准接口
安全认证	CE 认证
绝缘保护	符合 IEC 61010 - 1 - 2002 标准
防护等级	IP - 55
气体 / 油中水分测量
测量项目	测量范围	准确度2)3)
氢气（\(H_2\)）	0...2,000 ppm	± 15 % ± 25 ppm
一氧化碳（CO）	0...5,000 ppm	± 20 % ± 25 ppm
二氧化碳（\(CO_2\)）	0...20,000 ppm	± 20 % ± 25 ppm
甲烷（\(CH_4\)）	0...2,000 ppm	± 20 % ± 25 ppm
乙炔（\(C_2H_2\)）	0...2,000 ppm	± 20 % ± 5 ppm
乙烯（\(C_2H_4\)）	0...2,000 ppm	± 20 % ± 10 ppm
乙烷（\(C_2H_6\)）	0...2,000 ppm	± 20 % ± 15 ppm
油中水分（\(H_2O\)）	0...100 ppm	± 3 % ± 3 ppm
模拟直流输出
类型	范围	默认浓度（可自由分配）
1 个直流电流	0/4...20 mADC	氢气（\(H_2\)）
1 个直流电流	0/4...20 mADC	乙炔（\(C_2H_2\)）
1 个直流电流	0/4...20 mADC	乙烯（\(C_2H_4\)）
1 个直流电流	0/4...20 mADC	一氧化碳（CO）
1 个直流电流	0/4...20 mADC	油中水分（\(H_2O\)）
1 个直流电流	0/4...20 mADC	二氧化碳（\(CO_2\)）
1 个直流电流	0/4...20 mADC	乙烷（\(C_2H_6\)）
1 个直流电流	0/4...20 mADC	甲烷（\(CH_4\)）
数字输出（继电器）
类型	控制电压	*大开关容量（可自由分配）
8 个继电器	12VDC	220 VDC/VAC / 2 A/ 60 W
模拟交流输入（可选）
类型	范围	测量值准确度	备注
6 个交流电流或 6 个交流电压	0/4...20 mA +20% 或 0...80 V +20%	≤1.0%	通过跳线配置6)
模拟直流输入
类型	范围	测量值准确度	备注
4 个直流电流	0/4...20 mADC	≤0.5 %	-
数字输出（光耦合器，可选）
类型	控制电压	*大开关容量（可自由分配）
5 个光耦合器	5 VDC	UCE：额定 24 V / *大 35 V；UEC：*大 7 V；ICE：*大 40 mA
通信
RS 485	支持专有或 MODBUS® RTU/ASCII 协议
ETHERNET 10/100 Mbit/s	铜缆 / RJ 45 或光纤 / SC 双工，支持专有或 MODBUS TCP 协议
其他（可选）	板载 GSM 或模拟调制解调器用于远程访问；板载 DNP3 串行调制解调器
测量原理	基于顶空原理的小型化气体采样（无膜，耐负压）；专利申请中的油采样系统（EP 1950 560 A1）；采用近红外气体传感器单元测量CO、\(C_2H_2\)、\(C_2H_4\)、\(CO_2\)、\(CH_4\)和\(C_2H_6\)；微电子气体传感器测量\(H_2\)；薄膜电容式水分传感器测量\(H_2O\)；配备用于测量油温和气体温度的温度传感器
