意大利TECHMPMicro AQUILA便携式局放仪

意大利TECHMP Micro AQUILA便携式局放仪
用于局部放电（PD）诊断活动的高度灵活可靠的仪器！您是否曾考虑过工厂操作员拥有实用的一体式仪表的优势，并配备完成PD评估所需的所有设备？

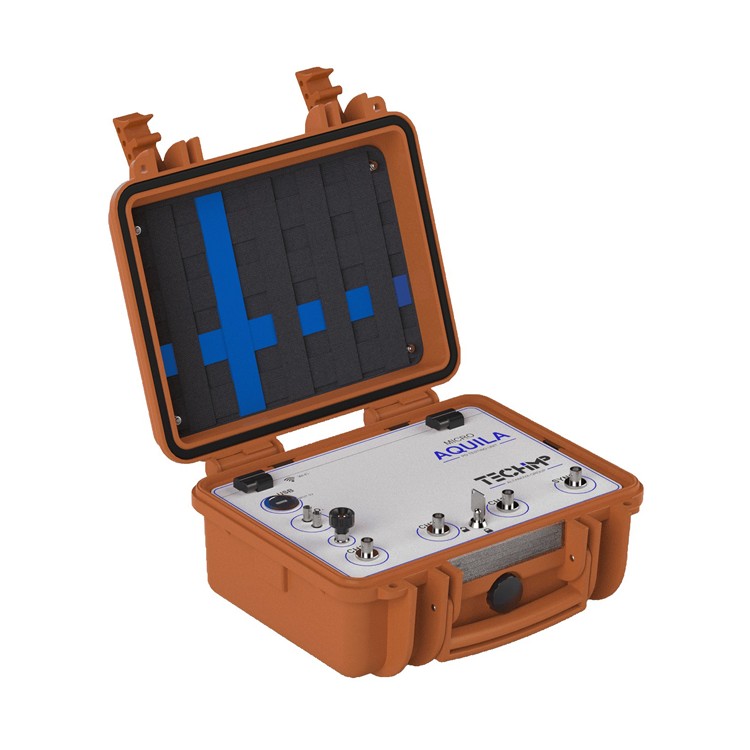

TECHIMP microAQUILA便携式设备是专为满足所有这些需求而设计的，它是一个功能强大、结构紧凑的便携式一体式PD检测站，为现场应用提供了全方位的理想选择。 TECHIMP TW/TF map技术
TECHIMP技术（获得专利）允许根据脉冲形状对不同的PD现象进行分类，从而能够对每个数据集分别进行进一步的分析。因此，PD源识别功能得到了高度增强，即使是非熟练操作员也能够进行识别。
TECHIMP采集技术还提供了有效的噪声抑制。事实上，已经观察到噪声信号与PD信号非常不同。TECHIMP分类系统成功地将PD现象与扰动产生的PD现象分离开来。具体而言，采集每个PD脉冲波形，计算所谓的等效时间长度和带宽，并绘制在TF图上。不同类型的放电（例如，由于分布的微孔、槽放电和旋转机器中的噪声而产生的PD）应在TW图中分组为不同的Dluster，其特征是具有不同的脉冲形状

套管：尺寸305x270 x144 mm
重量：10 kg
IP等级IP42盖关闭：IP30盖操作
运行环境条件：
温度：0-60
湿度：90%，无冷凝
电源设备：通过电源组或外部充电器
通过USB-A为附件输出5V（*大5 W） 技术数据
宽带采集PD信道
PD技术UWB-PRPD/TF映射
基于PD信道3的有源传感器功率UWB信道
带宽：16kH-30MHz。内置UWB滤波器
分辨率：10位
动态范围：75 dB
*大采样频率：100 MS/
输入电压范围：1-4000 mVpp
输入灵敏度：<1.0 mvpp
输入阻抗：50欧姆
记录时间/长度：1 us（*小）/20 us（*大）
BNC型连接器：同步通道
输入电压范围：0.2-200
频率范围：0.1+1000 Hz
输入阻抗：10 MOhm
连接器类型：BNC

类别	参数	详细规格
宽带 PD 采集通道	PD 技术	UWB - PRPD/TF 图谱
宽带 PD 采集通道	通道数量及功能	3 个 UWB 通道（为有源传感器供电，可扩展至 6 个）
宽带 PD 采集通道	带宽	16kHz - 30MHz，内置 UWB 滤波器
宽带 PD 采集通道	分辨率	10bit
宽带 PD 采集通道	动态范围	75dB
宽带 PD 采集通道	*大采样频率	100MS/s
宽带 PD 采集通道	输入电压范围	1 - 4000mVpp
宽带 PD 采集通道	输入灵敏度	<1.0mVpp
宽带 PD 采集通道	输入阻抗	50Ω
宽带 PD 采集通道	记录时间长度	1μs（*小）/20μs（*大）
宽带 PD 采集通道	连接线类型	BNC
同步通道	输入电压范围	0.2 - 200VRMS
同步通道	频率范围	0.1÷1000Hz
同步通道	输入阻抗	10MΩ
同步通道	连接线类型	BNC
连接性	通信方式	WiFi、光纤连接
物理规格	尺寸（长 × 宽 × 高）	305×270×144mm
物理规格	重量	<10kg
物理规格	防护等级（IP）	外壳关闭：IP42；外壳打开：IP30
工作环境	温度	0℃ - 60℃
工作环境	湿度	90%（无凝结）
电源供应	附件输出（USB-A）	5V（*大 5W），支持电源组或外部充电器
合规性	标准认证	IEC 60270、EN 61326-1、EN 61010-1
固件更新	方式	通过 WiFi 更新
