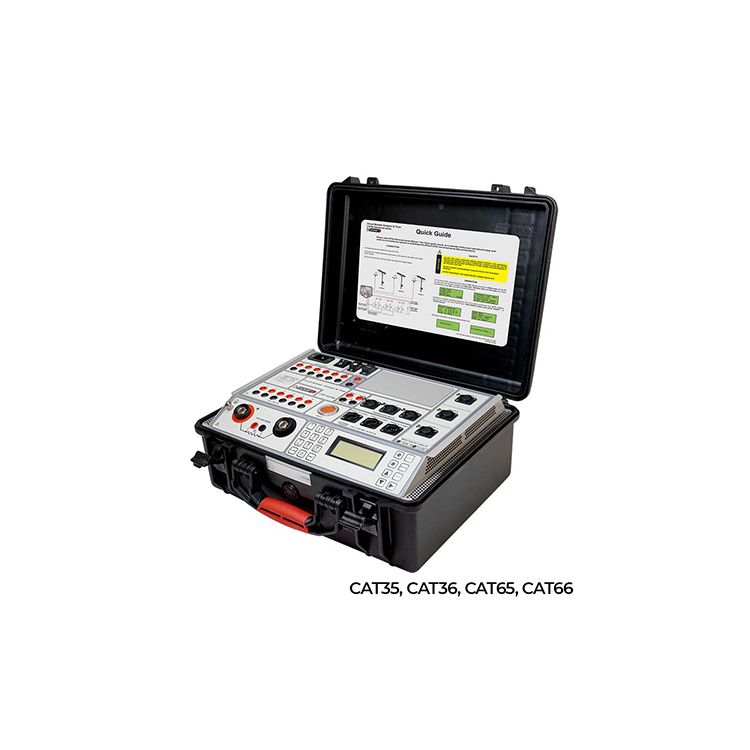

DVPowerCAT65 断路器分析仪和计时器

瑞典DV Power CAT65 CAT66断路器测试仪，CAT65是可以是单机控制或通过PC控制，来评估断路器状态的数字化仪器。现在热卖中，如需购买，可通过客服热线联系我们！

瑞典DV Power CAT65 CAT66断路器测试仪简介：

CAT 高级系列断路器分析仪和计时器是独立式或由 PC 控制的数字仪器，用于断路器状态评估。该系列能记录高压和中压断路器运动部件的分闸与合闸线圈电流图以及位移情况 。定时通道可记录电弧触头、电阻触头和辅助触头的闭合与断开情况，主触头通道还可测量预插入电阻（若断路器中存在）的电阻值 。此外，主触头定时通道能测量双侧接地（BSG）的空气绝缘变电站（AIS）断路器的主电弧触头操作时间。

CAT65断路器分析仪和计时器特点

电源输入：90 - 264V AC；50Hz - 60Hz。
PC 通信接口：USB 接口，用于与 PC 进行数据传输和控制。
闪存驱动器：可将测试结果直接下载到 USB 存储棒。
主触头输入：用于主触头和预插入电阻触头的定时测量，以及预插入电阻的电阻测量。
模拟通道输入：测量相关模拟信号的电压。
电流钳电压输出：为电流钳提供 24V 电压输出。
线圈电源输入：分别为分闸和合闸线圈控制提供电压输入。
运动传感器输入：测量断路器运动部件的位移。
辅助输入：用于干湿辅助触头的定时测量。
准备按钮：使仪器准备好开始测试。
线圈控制输出和外部触发输入：用于操作断路器的分闸和合闸线圈，或实现外部触发功能。
断路器状态指示灯：指示断路器的合闸或分闸位置。
微型欧姆表：内置微型欧姆表（直流电流 500A），用于静态和动态接触电阻测量（CAT64A 和 CAT124A 型号无此功能）。
字母数字键盘：用于输入断路器数据、测试数据和控制功能。
LCD 显示屏：20 字符 ×4 行，带背光，在强光下也能清晰可见。

CAT65断路器分析仪和计时器应用：

可进行对所有断路器的应用程序列表：
•高达12个主触头同步定时测量（每相4个）
•包括合闸电阻（如果在电路断路器存在的话）和6辅助触点
•合闸电阻测量（如果在断路器存在的话）
•评估断路器各极间的同步性
•同时对4线圈电流的分析（3打开和1闭合线圈）
•通过图形显示的电压值评价的变电站电池状态
•位移，触头接触，超程，回弹，阻尼时间和断路器运动部件的平均速度测量
•跳闸测试
•静态接触电阻测量（测试电流高达500A）
•动态电阻测量（测试电流高达500A）
•在落地罐式断路器磁心去磁（CAT66D可配置）

BSG（双端接地）
•BSG功能使安全和快速测试在高电压变电站的断路器，而不断开在断路器的两侧安全地连接。
•不需要额外的模块或远程模组。
•当两个端子是接地的，每个主触点定时通道能检测主触点的状态。


跳闸测试
•“跳闸”是非常重要的分析断路器的线圈运行情况。
•断路器在其使用周期中，基本其大部分时间不会进行任何的操作。
•一旦保护继电器检测到问题时，断路器虽然已经无任何操作也许一年或更长的时间，但这时需要尽可能快地动作。
•然而，如果断路器经常没有被操作或动作时，此时弹簧锁摩擦可能会增加。
关于弹簧锁摩擦或其他部件的信息，可从试验期间记录的线圈电流波形来获得。

静态/接触电阻测量
•内置微欧姆表通过自动调节测试坡度，生成一个真正的直流无纹波电流。
•电阻测量是用开尔文的四点法。直流电流通过闭合断路器触点生成。电压降是通过测量断路器的端子之间得到。
•该电阻用欧姆定律R=U/I计算。

DRM（动态电阻测量）
•这种内置微欧姆表，也可以用于DRM动态电阻测量。
•在DRM测试时，通过注入电流流过断路器触头，并同时监测操作期间的整个断路器触点上的电压降。
•动态电阻曲线可用于表征或分析电弧触头的故障状态。
•测试电流应至少为100A，以提供较高的电压降，以便更容易的检测电弧触头。
•DRM测试需要断路器测试分析仪具有非常高的分辨率，从而进行测试。


DC接触电阻测量后的电流互感器铁芯去磁
•直流电流测试断路器或母线后，相关的电流互感器的磁芯可能保持磁化（剩磁）。为了消除潜在的这个问题，应该使用可提供去磁功能的仪器来完成去磁。

CAT65利用*新的增强功能及安全快速检测，具有技术能力可附加诊断断路器。精巧的设计，确保在高电压变电站和工业环境的操作效率和可靠性。
