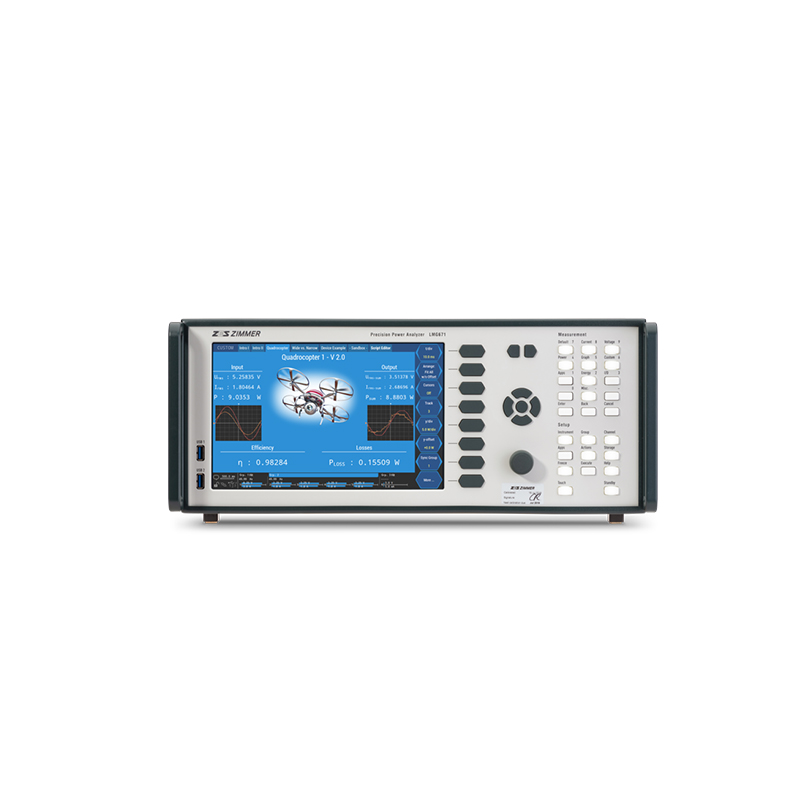

- 德国GMC LMG671高精度功率分析仪
详细信息
品牌:德国GMC 1~7通道(A、B、 C模块可以混搭) : 1~7通道(A、B、 C模块可以混搭) 采样率: A:1.2MSa/s或者 B/C:151.51kSa/s 电源:100~240V 尺寸:433mm×177mm×590mm 重量:18.5康高 德国GMC LMG671高精度功率分析仪,本产品*新的LMG671系列可实现7个通道,3种精度可选,为客户实现性价比和可升级性能。现在热卖中,如需购买,可通过爱仪器仪表的客服热线联系我们!
德国GMC LMG671高精度功率分析仪介绍
主要性能:1500V宽频高精度功率分析仪LMG671系列双路径架构,可实现扭矩相关的基波和全频谱的*分析同时进行,*新的LMG671系列可实现7个通道,3种精度可选,为客户实现性价比和可升级性能。
LMG671高精度功率分析仪特点
谐波:依照IEC/EN 61000-4-7标准进行谐波和间谐波测量,仪器显示到1000次,通过指令调用到2000次
过程信号:((选件)可以输入所有信号类型的转速和扭矩传感器(模拟量,频率信号,如RS422,TTL 或者 HTL)。
脚本编辑器:用于特殊应用的灵活的脚本编辑工具, ·方便的计算功率分析仪的所有衍生变量
同时性:· 电压、电流、功率以及谐波的同时测量,·列表或者图形化显示
灵活的滤波器:·信号滤波器的频率、类型、特性都可以自由设置
即插即用测量:· 电流传感器连接后自动识别及供电,·连接方便,无设置错误风险。
同步源:*大同时与7路不同频率的信号同步
闪变:依据 IEC61000 - 4 - 15 标准测量闪变。
采样值:通过接口直接获取高分辨率的采样值和谐波值。
星三角转换:三相三线系统中将线电压转换成相电压,测定每一相的有功功率。
触摸屏:10.1寸,1280*800分辨率,快速读取所有重要的菜单,·DVI 输出可用于外部显示器或者投影仪
遥控:设备所有功能的实时显示,远程操作和数据可视化,·全新的GUI 界面,操作流畅无需思索
容量:内置了高容量的存储介质,标配16 G 固态硬盘,可增配 250 G 固态硬盘。即便是设置*快的周期也能进行长时间的内部数据存储。
通讯:可进行以太网、RS232、以太网(VGA、CAN、CANopen 等)通讯,以及通过其他方式通讯。功率分析的标准
在过去的三十多年里,ZES ZIMMER—直只专注于高精度功率测量技术,所以我们知道这不仅仅是简单的测量电压和电流。任 何使用一般数据采集系统来尝试测量功率的人将会迅速需要面对它的局限性:共模抑制情况怎么样?测试结果在功率因数为0.01的时候是否仍然可靠?对地电容是否足够小以便抵抗来自泄漏电流的干扰?在哪个频率范围厂家保证阐明的测量精度?可 以迅速清楚地知道,只有特别针对功率测量设计的设备才能真正的满足这些高要求。
适用于任何应用的多通道组合
功率分析仪提供不同的精度等级,允许用户选择合适的仪器来完成手上的工作。毕竟不是所有的应用都需要*高的精度。通常 一般的分辨率和精度*已经足够。令人遗憾的是,不是所有的测量应用都是如此。经常会出现如下情况,在相同的测量配置下 不同的测量点需要不同的带宽和精度等级。这是为什么LMG600提供三种不同的输入模块,并可以安装到同一个主机箱里,你可以根据自己的特殊应用量身定制所需的测量仪器。这样一个低价格的解决方案能同样很好地达到你的要求,不需要去折中接受低精度或者大材小用。两种带宽下功率同时测量,双路径技术-无需妥协,毋庸置疑
传统的功率分析仪,被测信号首先经历模拟处理,然后经A/D转换器转换成数字信号进行处理,得到的信号即可在整个频率范围都 被测量,也可经过抗混淆滤波器作为FFT分析的基础或进一步的数字滤波。由于A/D转换器的局限性,它们固有的一些缺点将被带 入到传统的设备中。如果开启滤波器进行测量,为了避免FFT分析的混淆,宽频带的值被丢弃。如果关闭滤波器,严格来讲,不应 使用FFT。假如不使用抗混淆滤波器进行整个频率范围的FFT分析,计算值是可疑的,混淆误差高达50%。例如,很容易发现,无 论如何至少有0.5%的偏差会被忽视。*后,当交替进行滤波和不滤波测量时,结果的有效性同样是有问题的,因为这假定了信号 不随着时间而改变这个条件,而这在事实上几乎是不存在。此外,这个处理过程特别的消耗时间。
*终提出的所有测星方法都仅仅是令人不满意的妥协方案。这*是为什么 ZES ZIMMER从根本上重新设计信号 的处理和研发双路径架构。模拟处理 与传统的测里仪器相同,然而随后的 数字处理已经che底改变。LMG600是一台在每个电压和电流通道 都有两个A/D转换器在两个独立信号 路径的功率分析仪。一个用于宽频带 信号的无滤波测量,另一个用于抗混 淆滤波器输出的窄频带信号测量。并 行的釆样值数字化处理让用户同时获 取同一个信号的两种测量值,也不用 担心混淆影响的风险。这种独te的处 理避免了之前提及的所有方法的缺点 ,保证在*短的时间内得到**的结果。
无间隙测量
在很严格地监控电气设备的能耗和效率的过程中,为了能够公平地对比来自不同厂家的产品,新的标准和规程连续不断地出台(例如SPECpower_ssj2008,IEC62301, EN50564)。对于办公电脑、服务器或家用电器等相同原理的应用:能量消耗 的过程总是要求长时间的分析,考虑所有相关的操作条件。*小负载(如待机)和满负载之间可能会有一个数量级的差异。
由于极小的延迟得到*的测量
现在变频器使用快速开关半导体来改善效率,这产生极其陡峭的电压边缘,因此产生的电容电流使轴承和电机的绝缘经受严峻的考验_这可能导致其过早失效。
电机滤波器(如dU/dt滤波器)可以使陡峭的电压梯度减弱,尽管因为滤波器本身频率(通常大于100kHz)的瞬时震荡导致其 自身产生功率损耗。
LMG600的宽频带范围和电压、电流之间极小的延迟允许极其*地测量此频率下的滤波器的功率损耗,包含在低功率因数下 的纵向测量。其同样适用于*高10MHz的高频测量,这要求电压和电流通道之间设计成*小的延迟。LMG600电压和电流通道 间的延迟小于3ns,这相当于50Hz时相角误差小于1µ弧度。这使得该仪器适合用于测量变压器、电抗器、电容器、超声波发 生器等的低功率因数时功率损耗。不需要额外的选件或调整,LMG600的标准配置已经有能力胜任此测量任务。通常使用 电压和电流传感器测量大功率电路,可以通过校正这些传感器的相角来提高测量精度。
满足不同量程的*测量
尽管LMG600提供电压和电流宽量程,但总是有一些应用需要特别 的测量量程。无论你是否需要测量几百安培的电流或者几千伏的电压,我们都 有现成的解决方案我们提供广泛量程的电压和电流传感器可以*地和 LMG600高精度功率分析仪一起工作,扩展仪器的测量量程至所需的范围。我 们的即插即用型传感器配有一个总线系统,这使得LMG600可以自动识别并设 罝。这允许所有的重要参数,如*的变比因数、延迟补偿量、上一次校准时 间、传感器型号等,自动被功率分析仪读取,在测量过程使用*此外,传感器 器由LMG600供电,不再需要单独的外部电源。
使用即插即用型传感器,用户不需要微调既可地得到好的结果。从用户的角度来看,直接测量和使用传感器测量没有区别。当然,市面上其他品牌的传感 器同样能使用在LMG671上。
使用方便-触屏、按键、外设操作随心所欲
为了确保LMG600可以使用在任何情况下,普遍可用性特别受到关注。所有的显示模式和设定选择都可以通过触摸屏或者按键操作。优化的设计始终联接按键到屏幕上的相关视图和设定选项上。几乎不需要熟悉既可以有效地使用仪器。图形用户界面引导用户直接到所需的数值。电压或电流的真有效值、相关的谐波或者能量累积,通常只要按一下按钮即可获得。 此外,用户自定义视图允许把测量值单独编组,所以,所有的参数总是一目了然。这种人体工程学的操作方式,节省时间,对 LMG600的富有成效地使用作出了直接的贡献。在显示屏的右边有八组与上下文相关的两个功能键,它的功能总是对应于屏幕 上右边的同一行,对于容易使用非常重要。任何人都能一目了然地判断出分配给功能键的功能。双功能键的设计允许快速配罝 相应的参数,不再需要不相关的视图切换。当操作仪器时有关于功能和控制的疑问,随时可以显示操作手册的相关章节。
灵活的分组设置确保通道关系简单明了
为了正确地阐明物理测量通道之间的功能关系,功率测量通道(P通道)可以编成所谓的组,其一般呈现为物理通道之外 的虚拟测量通道或虚拟设备。P通道的逻辑组合取决于被分析系统的接线和相的数量。由于LMG600的灵活性,甚至可以编 组成不寻常和罕见的配置,如分相系统和四相或多相系统,既简单又可靠,要求*是,同一组的所有通道都具有相 同的基本频率和都是相同的模块(A , B,C )。这将避免因为不同的模块类型的不同技术性能引起的微小的误差。创建 组的一个好处是它使得仪器的设置变得简单,例如使得同一组内影响所有通道的滤波器设置只需要设置一次即可。此外, 衍生的数值,如组内所有通道的有功、视在和无功功率都进行计算。当编组指定逻辑上通道如何连接时,接线将规定测量 设备的输入如何与测量电路连接,不管是否是星-三角电路或者是有中性线的电路等。接线表明了仪器如何解读测量信号。产品型号
LMG671
LMG640
LMG610
LMG450
功率通道
1~7通道(A、B、
C模块可以混搭)
1~4通道(A、B、 C模块可以混搭)
1通道
4通道
带宽
A :DC,0.05Hz~10MHz
B:DC,0.05Hz~500kHz
C :DC,0.05Hz~10kHz
同LMG671
同L MG671
DC,0.05Hz~20kHz
采样率
A:1.2MSa/s或者
B/C:151.51kSa/s
同L MG671
同L MG671
50kSa/s
基本精度
A:±(读数的0.01%+
量程峰值的0.02%)
B:±(读数的0.03%+
量程峰值的0.03%)
C±(读数的0.02%+
量程峰值的0.02%)
同L MG671
同L MG671
±(读数的0.05%+
量程峰值的0.05%)
产品型号
LMG671
LMG640
LMG610
LMG450
基本功率精度
A:土(读数的0.015%+ 量程峰值的0.01%)
B:土(读数的0.05%+
量程峰值的0.02%) C:±(读数的0.03%+
量程峰值的0.01%)
同LMG671
同LMG671
土(读数的0.07%+
量程峰值的0.04%)
可通过选件改变为:
土(读数的0.07%+
量程峰值的0.02%)
电压量程峰值
6Vpk~3200Vpk
10个档位
同LMG671
同LMG671
12.5Vpk~1600Vpk
8个档位
电流量程峰值
0.014Apk~120Apk
14个档位
同LMG671
同LMG671
1.875Apk~60Apk
6个档位
谐波闪烁分析
基波2Hz~7.5kHz,1000次, (A分析到600kHz,B分析 到75kHz,C分析到15kHz)
可分析间谐波;
可以进行CE谐波闪烁分析; 可以显示柱状图;
谐波、闪烁需要选配
同LMG671
同LMG671
标配CE谐波分析,
50/60Hz,40次
99次谐波分析,基波1Hz
~1.2kHz,99次,可分析 间谐波,可显示柱状图 99次谐波、闪烁模块需
要选配
示波器、趋势图
可显示
可显示
可显示
可显示
计算机接口
标配千兆以太网、
4个USB、RS232
同LMG671
同LMG671
标配RS232、打印
机接口,可选U盘 接口、GPIB
过程信号接口
可选,Dsub25和
Dsub15接口
同LMG671
无
可选1/2个Dsub25 接口
显示、操作
10.1寸触摸屏,
1280*800,同时配 有按键、旋钮操作,
可以连接USB鼠标、 键盘操作
7寸触摸屏
800*480,同时配有
按键、旋钮操作可 以连接USB鼠标键 盘操作
7寸触摸屏
800*480,同时配有
按键、旋钮操作可 以连接USB鼠标键
盘操作
5.7寸彩色STN 320*240
按键、旋钮操作
存储空间
16GB固态硬盘,可选250
GB固态硬盘
4GB,可选320GB硬盘
4GB,可选500GB硬盘
4MB,可选U盘
传感器电源
有
有
有
有
双路径
是
是
是
否
其他
433mm×177mm×590mm
*大18.5kg 19寸柜机
84HP×4RU×590mm
100~240V供电,*大
400W
284mm×177mm×590mm
*大15.5kg
19寸柜机
57HP×4U×590mm
100~240V供电,*大
200W
439mm×177mm×
200mm
*大8kg
100~240V供电,
*大200W
320mm×147mm× 307mm
约6.5kg 19寸柜机
84PU×3HU×307mm
85~264V供电,约45W
