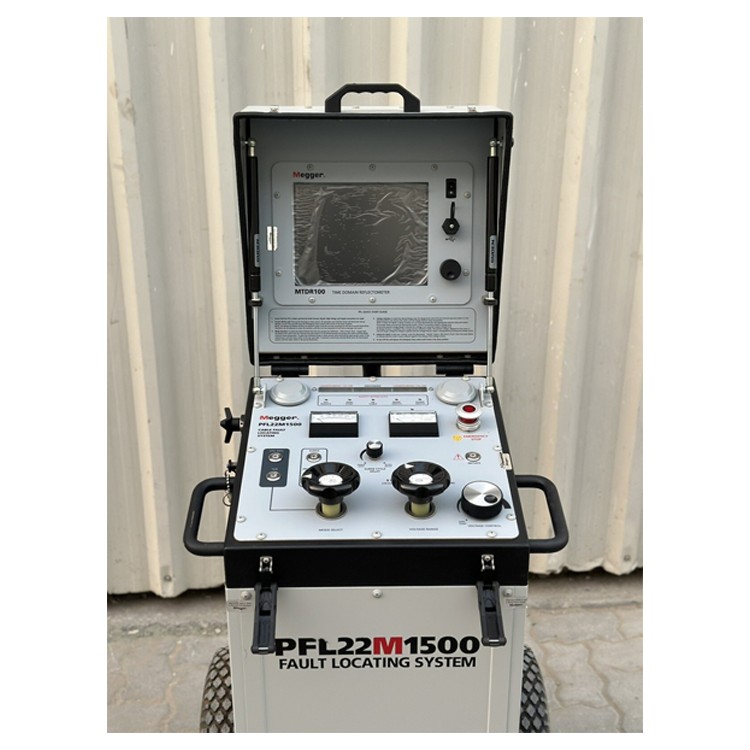

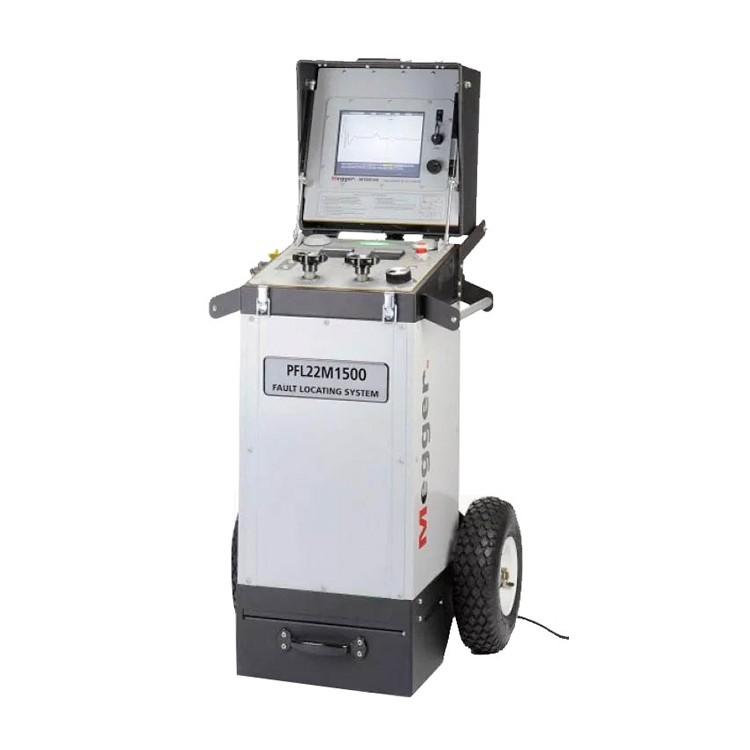

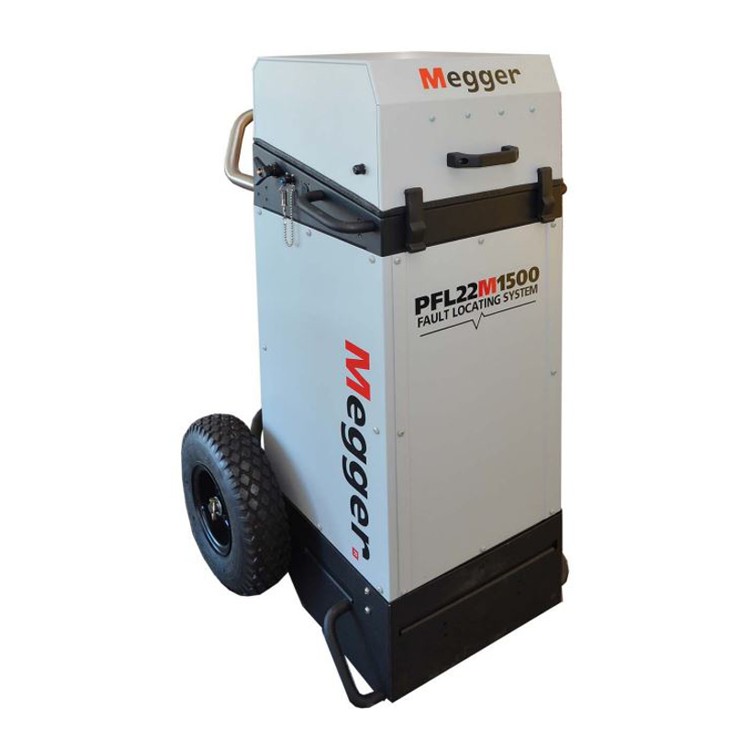

美国MEGGER PFL22M1500电缆故障定位系统

产品简介

·PFL22M1500电缆故障定位系统提供了一个安全、高效和易于使用的解决方案，可以迅速识别、预定位及找出各种电力电缆的各类型故障

·PFL22M1500可提供的直流绝缘测试电压高达20 kV、8或16 kV电弧弧反射、电弧反射加強、差弧反射及脉冲电流和脉冲回波模式的故障预定位

·PFL22M1500结合了新的TDR（MTDR100）。 MTDR100有大型彩色显示屏，使用一个简易的转盘进行操作

·PFL22M1500提供各种新功能，为一系列的电缆故障测试提供了理想的解决方案

·PFL22M1500的内部开关也经过整体重新设计，依照人体工程学设计的新操作面板和创新的MTDR装置

产品特点

·便携、坚固耐用、被验证有效地CFL及HV测试模块
·0至20 kV直流测试
·0至8 kV及0至16 kV1500焦耳能量的浪涌
·符合人体工程学设计的控制面板
·大型10.4寸XGA集成的TDR
·可选的变频器

产品应用

·高压测试（耐压/绝缘测试）
   用来证实绝缘的完整性、在电缆故障状态下，进行识别和确认。可变的电压输出，可以用于5-10KV的护套测试。

·故障预定位
   在鉴别故障类型之后,故障位置就能用下面的方法进行预定位：
   在TDR模式中，用低压脉冲法，弧反射法，脉冲电流法（ICE）等方法对故障进行预定位。MTDR100能自动选择量程，自动显示故障点距离和一些辅助功能帮助客户找到故障点。
   在弧反射模式中，故障点临时建立了一个和地导通的桥，在这时，发出一个标准的低压脉冲进行测量，这时在屏幕上显示为一个短路故障。
   多重弧反射模式，在燃弧期间，仪器提供高达1024条波形轨迹，使操作者找到*理想的燃弧轨迹。
   在差分弧反射模式中，不需要理解和分析复杂的图形，这个模式会自动保存一条比较清晰的图形，只会显示故障点的位置。这种模式*适合定位复杂电缆系统中的高阻故障。
   脉冲电流或 ICE模式，使用线性耦合器用暂态分析模式去预定位故障。

·故障处理
   故障处理用来稳定不稳定的闪弧或高阻故障。
·耐压/烧穿
   一个高电流加到有故障的被测电缆上，用来稳定故障状态。这样可以使能更快和更容易进行预定位和定位不稳定的故障。
·精确定位故障
   用声磁定位的方法，来精确定位故障点。会使用一个8/16kV,1500J的脉冲发生器来冲击电缆和一个声磁接收器（Megger MPP2000）来进行定位。
