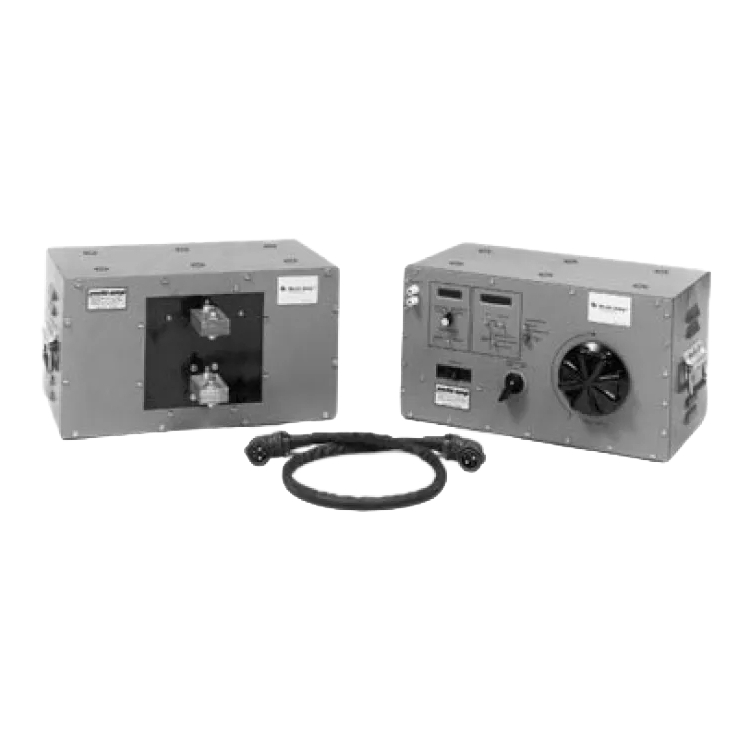

美国MEGGER CB-845断路器测试仪
详细信息
美国MeggerCB-845断路器测试仪由爱仪器仪表网*代理，CB-845断路器测试仪是高电流断路器测试仪，现在热卖中，如需购买CB-845断路器测试仪，可通过北京熙缜隆博环保科技有限公司的客服热线联系我们! 本产品由ai1718.com为您提供。
美国MeggerCB-845断路器测试仪产品简介
·数字内存表
·数字多量程计时仪
·轻质量便携式设计
·高电流输出
·固体输出启动电路
美国MeggerCB-845断路器测试仪产品说明
·CB845测试仪是一个高电流断路器测试仪，它包括控制单元与高电流输出单元
·由于CB-845的轻质量，两个部件组合的设计使使用者轻松的把仪器运送到一些以前难以运送到的地方，例如高处的或者表面下的工作中心，船的动力发动处，升降机控制房和另一些隔离的地方
美国MeggerCB-845断路器测试仪产品应用
·CB-845适合于多种型号的断路器过载保护试验及继电器的过电流试验，它可以测试包括塑造式断路器.热的，磁的或者固体发电机过载继电器和其他过电流保护设备。另外它还可以检验电流互感器的比率比，并且可以测试接地故障的设备。
·发电机过载继电器和塑造式 断路器的延时特性额定电流高达500A就可以用CB-845来测试，当使用被推荐的实验程序来测试热藕设备的延时特性时，其电流应该是额定电流的三倍。在 测试设备的瞬间跳闸时间时必需要一个和高的电流。例如，测试仪将提供一个短周期内高达5000A的输出电流来流经一个典型的500A塑造式断路器。
美国MeggerCB-845断路器测试仪产品特点
·数字式内存表：高精确度，里面有一个模块可以让你直接读出测试仪的短期的电流并且把这些数据存储在模块中
·数字式 多量程计时器：晶体控制，高精确度 其计时精确到1ms
·质量轻携带方便：两个单元的总重量只有8Okg
·高输出电流：可在500A的断路器上瞬时产生5000A的电流
·固态输出启动电路：固态输出启动电路设计使维护时不需要直接接触仪器
·保护：过载和短路保护被集成在一起
·外观：这个测试仪被2个可折叠，联锁，粗糙，全金属的外壳包围着，在外壳上还有俩个方便移动的手柄。其中的控制单元还附带有一个盖子，盖子用来在移动时保护控制单元。CB-845的整体设计使它很方便用一个手推车来移动和运输。
技术参数：
·输入
输入电压（开关选择）:208 and 240 V, 1ö, 30 A
输入频率（指定其中之一）:50 Hz 或 60 Hz
·输出
输出量程,输出是不断的可调整的来适应不同的电路电阻：0 to 1200 A at 6 V max
·输出率
输出电路是特为提供一个短期过载而设计的。上述输出量程将提供几倍于它的额定电流的电流，使产生的输出电压能够推动想得到的电流通过测试电路的电阻
本测试仪能够产生一个3倍于额定电流的电流来测试设备的延时特性，此外，在进行一个瞬间跳闸实验的时候，可在500A的塑造式断路器上瞬时产生5000A的电流
·过载性能
为了增大仪器的使用范围，特做了一个能在很短的周期内产生一个超过额定电流的设计。因为输出电流的大小是由负载电路的电阻决定的，而产生的输出电压必须能够推动想得到的电流通过测试电路的电阻和连接仪器和设备的导线
·输出启动电路
本测试仪使用了一个固态输出启动电路。为了增大可靠性和在维护时不需要直接接触仪器，这个电路使用了一个三端双向可控硅开关元件替代了电流接触器去启动输出
·输出启动控制电路
启动控制电路提供瞬间和持续模式来控制输出周期。其瞬时模式是用在输出是一个很短的周期内。瞬时跳闸实验就是用瞬时模式或者为了避免在有实验电流时被测设 备毁坏或者过热。在持续模式中，输出持续增大直到自然断开，或者在进行计时实验的时候需要被测设备同时出现计时器停止和持续变大输出停止
·电表
为了测出输出电流，测试仪集成了一个模块可以让你直接读出测试仪的短期的电流并且把这些数据存储在模块中
·操作模式（开关选择）
记忆模式
常规模式
·数字显示器
31⁄2个数字的LED显示器显示总长度7.62mm
量程（开关选择）:0 to 19.99/199.9/1999 A/10 kA
持续精确度（整个电表系统）:读数±1% , *高量程±1 , *低量程±1
·计时器
一个固态数字计时器测试实验所用的时间时计时用秒读或周期方式显示。它使用了一个晶体控制振荡器，因此它的精确度是不由线周期来决定的。
·数字显示器
5个数字LED显示器显示总长度7.62mm
量程（开关选择）:0 到 99.999 s
0 到 999.99 s
0 到99999 cycles
精确度:读数±0.005%，量程 ±1
·计时器控制电路
这个电路自动启动计时器当输出增大时并且自动停止计时器并且在实验进行中增大输出。简单的通过旋转旋纽选择以下模式来适应各种不同的工作环境：
·电流触发
用来测试一个和监视器没有辅助接触的设备，例如一个单相断路器。输出电流中断时计时器停止工作。
·常闭模式
用来测试一个带有常闭触点的设备。当触点打开时计时器停止工作，输出持续增大。
·常开模式
用来测试一个带有常开触点的设备。当触点关闭时计时器停止工作，输出持续增大。
·尺寸
控制单元:11.25 H x 21.75 W x 17.5 D in. (29 H x 55 W x 44 D cm)
输出单元:11.25 H x 21.75 W x 19.5 D in. (29 H x 55 W x 49 D cm)
·重量
控制单元：69.25 lb (31.4 kg)
输出单元: (50 Hz): 123 lb (55.8 kg)
输出单元: (60 Hz): 103 lb (46.8 kg)
美国MeggerCB-845断路器测试仪附件：
|
附件 |
|
CB-845 50Hz |
CB-845-50 |
|
CB-845 60Hz |
CB-845-60 |
|
定时导线 1.5m （1） |
1282 |
|
电流导线 1.5m（1） |
2265 |
|
电流导线 1.2m（1） |
9311 |
|
输入连接器，3W，20A（1） |
1402 |
|
保险丝 0.125A，250V，MDL（5） |
981 |
|
保险丝30A，250V，FNW（5） |
9880 |
|
连接导线 1.2m（1） |
9487 |
|
使用手册 |
9820 |
|
可选附件 |
|
连接导线3m |
9688 |
