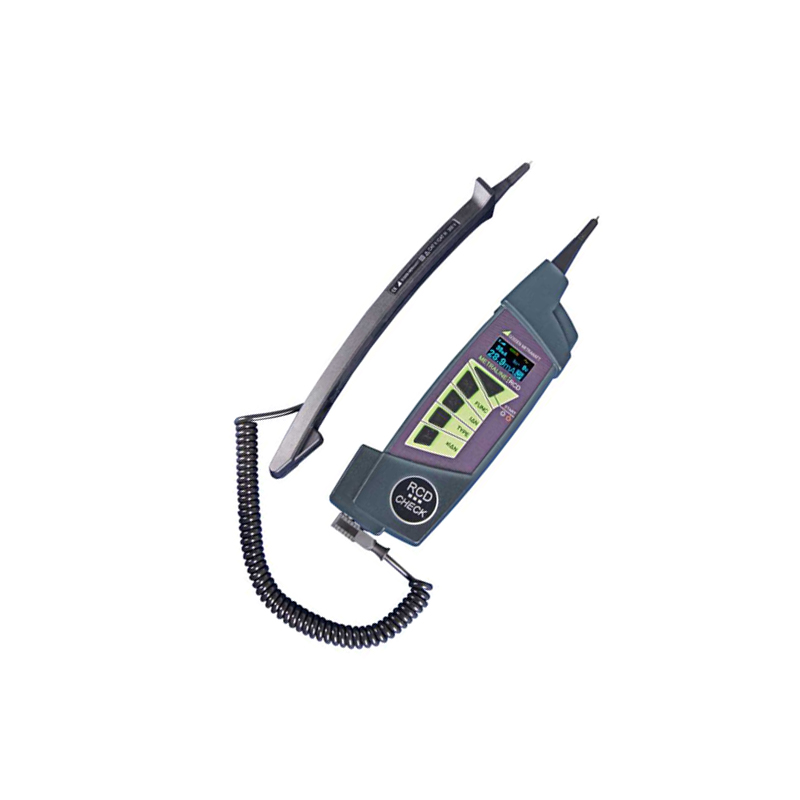

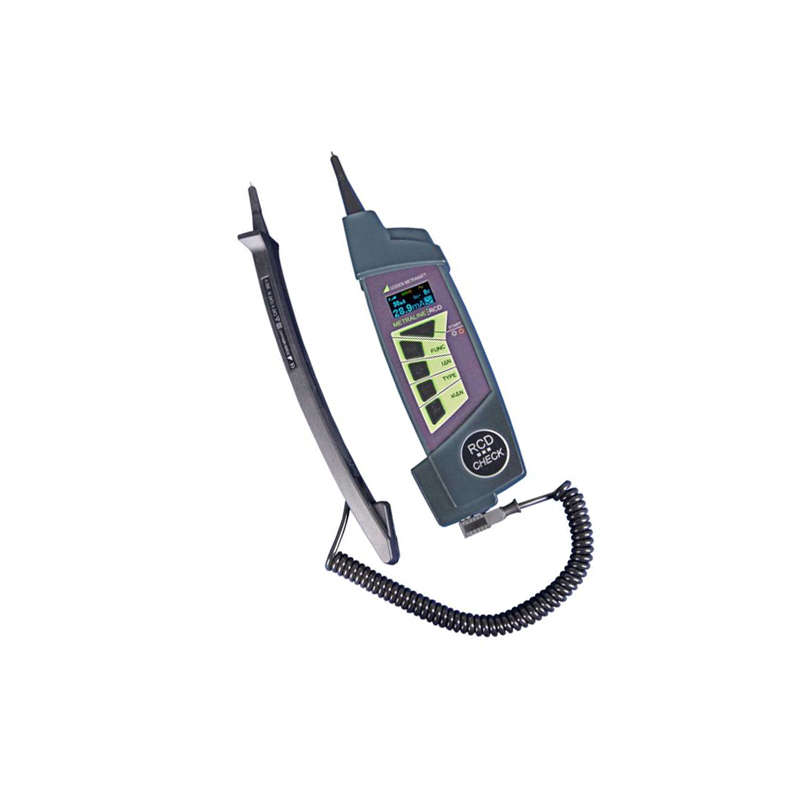

- 德国GMC-InstrumentsMETRALINE RCD CHECK RCD测试仪
详细信息
品牌：德国GMC-Instruments 德国GMC-Instruments METRALINE RCD CHECK RCD测试仪，本产品可不触发剩余电流动作断路器（RCCB）的情况下测量接触电压，是一款外形小巧耐用，便于运输和使用的仪器 ，备受用户欢迎！现在热卖中，如需购买，可通过爱仪器仪表热线联系我们!
METRALINE RCD CHECK RCD测试仪剩余电流装置（RCD）测试:
在不触发剩余电流断路器（RCCB）的情况下测量接触电压：接触电压测量以额定剩余电流为基准，采用额定剩余电流值的 1/3 进行测试。
采用额定剩余电流进行触发测试，并测量触发时间。METRALINE RCD CHECK RCD测试仪设备与剩余电流装置（RCD）专项测试:
采用递增式剩余电流对设备及剩余电流装置（RCD）进行测试，包括触发电流指示功能。
针对额定剩余电流IΔN=10、30、100、300 和 500mA 的剩余电流装置（RCD）进行测试。
采用以下电流值对剩余电流装置（RCD）进行测试：
1/2·IΔN、1·IΔN·2IΔN
6 倍额定电流（对于额定电流≤100mA 的设备，为 5 倍额定剩余电流IΔN）采用半波（脉动直流）对剩余电流装置（RCD）进行测试，以确定触发时间和触发电流。
特殊类型剩余电流装置（RCD）测试
选择性剩余电流装置、AC 型剩余电流装置、A 型剩余电流装置线路电压与故障回路阻抗测量
接触电压（Touch voltage）
跳闸时间（Time to trip）
跳闸电流（Tripping current）
产品特点
数字显示，带背光彩色 OLED 显示屏
用于测量点照明的 LED 灯
专li技术的测试探头固定方式结构紧凑且坚固耐用，适用于现场服务与实验室场景
标准编号 标准名称 IEC 61010-1/-031、DIN EN 61010-1/-031、VDE 0411-1/-031 测量、控制和实验室用电气设备安全要求
第 1 部分：通用要求
第 31 部分：电气测量和测试用手持式探头组件的安全要求IEC 61557-1/-6、DIN EN 61557-1/-6、VDE 0413-1/-6 交流 1000V 及以下、直流 1500V 及以下低压配电系统电气安全 —— 测试、测量或监控保护措施用设备
第 1 部分：通用要求
第 6 部分：TT、TN 和 IT 系统中剩余电流装置（RCD）的有效性（IEC 61557-6:2007）IEC 61326-1、DIN EN 61326-1 测量、控制和实验室用电气设备 —— 电磁兼容性（EMC）要求 —— 第 1 部分：通用要求 DIN EN 60529、VDE 0470-1 外壳提供的防护等级（IP 代码） 订购信息
产品描述 类型 产品编号 剩余电流装置（RCD）测试仪 METRALINE RCD-CHECK M507B 宽范围充电器（用于为可选配电池（如 Z507B）充电，可装入 METRALINE ISO-RCD-Z CHECK 测试仪）
输入 *：100~240V 交流 ±10%；输出：9V 直流，180mA
（含适用于以下国家 / 地区的插头适配器：欧盟（EU）、英国（UK）、美国（US）、澳大利亚（AU））METRALINE CHECK 系列充电器 Z507A 4 节可充电 AAA 电池（适用于 METRALINE ISO-RCD-Z/CHECK 测试仪） METRALINE CHECK 系列电池组 Z507B 德国GMC-Instruments METRALINE RCD CHECK RCD测试仪-技术参数：
剩余电流装置（RCD）—— 通用规格
额定剩余电流：10、30、100、300、500mA
额定剩余电流偏差：(-0/+0.1) IA；IΔ=IΔN、2×IΔN、5×IΔN
额定剩余电流波形：正弦波（交流，AC）、脉动直流（A 型，A）
剩余电流装置（RCD）类型：标准型、选择性（S 型）
剩余电流初始极性：0° 或 180°
电压范围：190~255V，频率 45~65Hz额定剩余电流IΔN（mA）
1/2IΔN
IΔN
2×IΔN
5×IΔN
I
交流（AC）
A 型（A）
交流（AC）
A 型（A）
交流（AC）
A 型（A）
交流（AC）
A 型（A）
交流（AC）
A 型（A）
10
5
3.5
10
20
20
40
50
100
✓✓
30
15
10.5
30
42
60
84
150
212
✓✓
100
50
35
100
141
200
282
500
-
✓✓
300
150
105
300
424
-
-
-
-
✓✓
500
250
175
依据 EN 61557-6 标准，接触电压限值为 25V 时，额定测量范围：3.0~49.0V
标准型剩余电流断路器（依据 EN 61557-6 标准，测量范围）测试仪产生的剩余电流（20ms 时的真有效值，TRMS）
接触电压UC与Uci
依据 EN 61557-6 标准，接触电压限值为 50V 时，额定测量范围：3.0~99.0V
故障回路阻抗RL
依据 EN 61557-3 标准，额定测量范围：27Ω~2000Ω
测量范围分辨率
固有不确定度
测量不确定度
0~2000Ω，分辨率 1Ω
(5% 读数 + 3 个数字 + 0.05V/IΔN)
(5% 读数 + 5 个数字 + 0.05V/IΔN)
测量电流：≤1/2IΔN
当额定剩余电流设置为IΔN≥30mA 时，故障回路阻抗测量结果将在显示屏上显示。
触发时间（TIME）
测量范围 分辨率 固有不确定度 测量不确定度 0~300ms（1/2IΔN、IΔN） 1ms ±3ms ±4ms 0~150ms（2×IΔN） 1ms ±3ms ±4ms 0~40ms（5×IΔN） 1ms ±3ms 选择性剩余电流断路器（依据 EN 61557-6 标准，测量范围）
测量范围 分辨率 固有不确定度 测量不确定度 0~500ms（1/2IΔN、IΔN） 1ms ±3ms ±4ms 0~200ms（2×IΔN） 1ms ±3ms ±4ms 0~150ms（5×IΔN） 1ms ±3ms
触发电流（I）
（依据 EN 61557-6 标准，测量范围）剩余电流装置（RCD）类型 测量范围 分辨率 固有不确定度 测量不确定度 AC 型 0.4~1.1IΔN 0.1mA ±0.08IΔN ±0.1IΔN A 型 0.4~1.5IΔN 0.1mA ±0.08IΔN ±0.1IΔN 交流电压（频率范围：45~65Hz）
测量范围 分辨率 固有不确定度 测量不确定度 190~255V 0.1V ±（2% 读数 + 2 个数字） ±（3% 读数 + 3 个数字） 说明
a) 对于交流量，测量的是真有效值（TRMS）电压值。b) 此处规定的测量不确定度仅在以下条件下有效：测量期间线路电压稳定、接地系统无干扰电压、无相邻系统电位造成的影响、被测电路无泄漏电流。
c) “rdg.” 表示读数（即测量值），“D” 表示数字（即*di有效位的小数位数）。
工作条件工作条件 参数 工作温度 0~40℃ 相对湿度 85%，不允许结露 设备放置位置 任意位置 存储条件
存储条件 参数 温度 -10~+70℃ 相对湿度 -10~+40℃时， 90%；+40~+70℃时， 80% 设备放置位置 任意位置 电源供应
电源参数 详情 电池 4 节 AAA（LR03）电池，1.5V 碱性电池或 1.2V 镍氢（NiMH）电池（容量至少 750mAh） 测量次数 使用 800mAh 电池时，约可进行 3000 次测量 电气安全
安全参数 详情 测量类别 测试探头安装安全盖时：CAT III 300V；测试探头未安装安全盖时：CAT II 300V 污染等级 2 级 防护等级 II 类 熔断器 西霸（SIBA）陶瓷熔断器，规格 6.3mm×32mm，型号 F1A/600V，分断能力为 600V 时 50kA 机械设计
机械参数 详情 显示屏 OLED 彩色图形显示屏 防护等级 外壳防护等级：IP43 尺寸 约 260×70×40mm 重量 含电池约 0.36kg 供货范围
1 台测试仪（含移动式测试探头）及 4 节 AAA 电池
1 个便携袋
1 份简易操作说明书
1 张含多语言操作说明书的 CD-ROM
1 份出厂校准证书参考条件
参考条件 参数 温度 23±2℃ 相对湿度 40%~60% 设备放置位置 任意位置 电磁兼容性（EMC）
干扰发射：符合 EN 61326-1:2006 B 类标准
抗干扰性：符合 EN 61326-1:2006 标准
-
