• 美国MEGGEREZ-Thump 12kV便携式电缆故障测试系统

    详细信息

     品牌:美国MEGGER  电池种类:内部 24V 镍氢电池  IP 等级:IP53
     接口:USB 端口  工作温度:-20°C 至 + 50°C  内存:存储 100 条测试轨迹

    美国MEGGER EZ-Thump 12kV便携式电缆故障测试系统,本产品配备单级电容浪涌放电系统,可在 12 kV 电压下提供 500 J 的放电能量。现在热卖中,如需购买,可通过客服热线联系我们!

    EZ-Thump 12kV便携式电缆故障测试系统产品描述

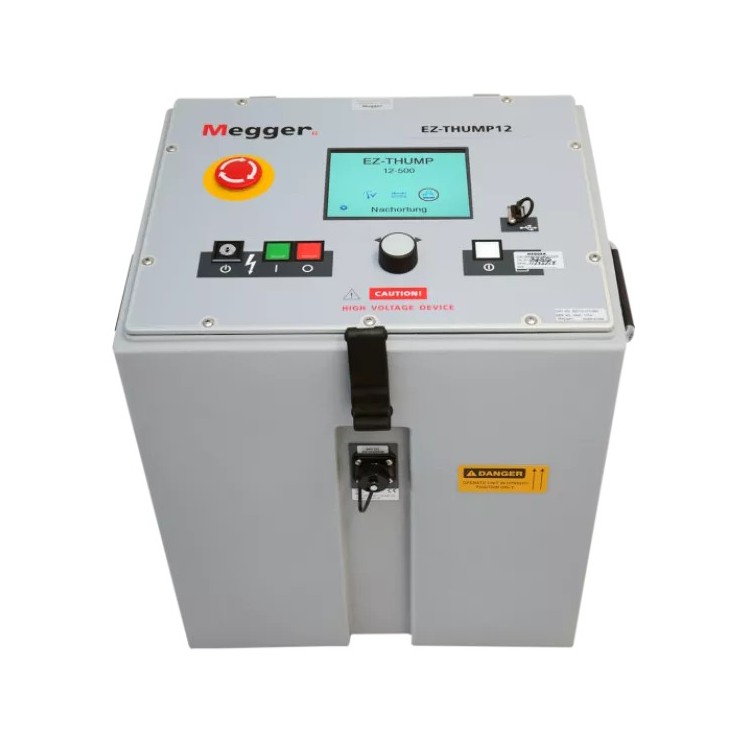

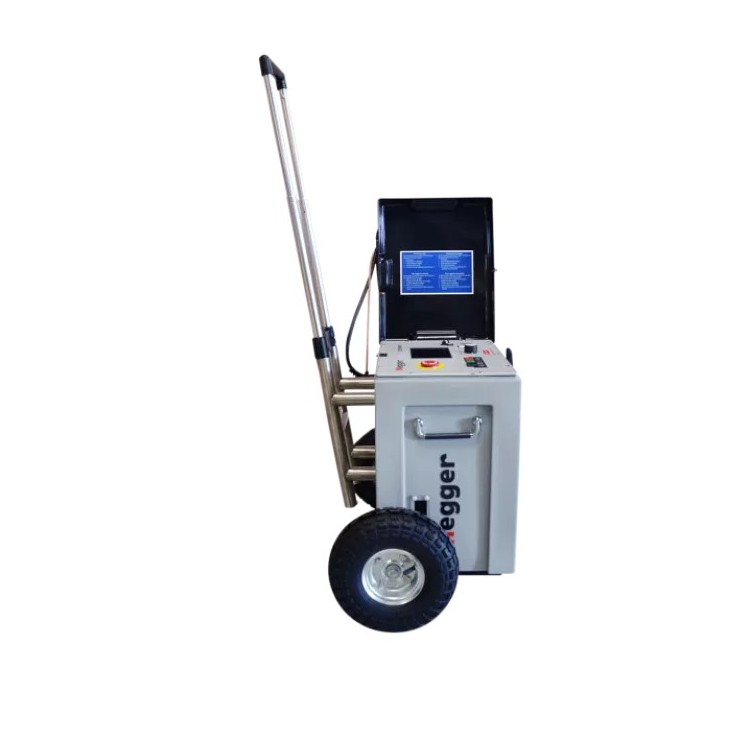

    EZ-THUMP 12kV 型号是一款紧凑轻便、电池和交流电源操作的便携式电缆故障定位系统。其设计用于快速、有效、准确和安全的故障定位操作,大幅减少系统客户停电时间。
    由于其便携式和坚固的外壳,它非常适合中压电缆的所有典型故障定位操作。
    12kV 型号通常作为 “卫星” 故障定位概念的一部分,适用于故障频率较低、操作简单、重量轻和经济性重要的偏远地区,或难以到达的市中心区域。

    该设备通常无需调整,通过独特且易于操作的 E-TRAY GUI 和旋转控制旋钮进行操作。它会自动引导用户完成整个故障定位过程,从耐压测试开始,随后进行预定位和*定位步骤。在这三个步骤中,测试数据将被存储,用于在复杂的故障定位情况下解释结果,并为用户提供下一步操作建议。



    EZ-Thump 12kV便携式电缆故障测试系统功能特点

    • TDR 方法预定位极低电阻电缆故障,可相到相、相到中性或通过线对比较

    • 电弧反射法(ARM®)预定位高电阻闪络故障,采用多重触发技术实现*佳故障捕获

    • 单级 500 焦耳浪涌发生器,用于*定位高达 12kV 的高电阻故障

    • 直流测试用于击穿检测

    • 绝缘电阻测量

    • 护套测试和护套故障定位

    • 紧凑、轻便、一体化、坚固的便携式电缆故障定位系统

    • 电池和交流电源操作;现场可更换电池

    • 自动检测电缆末端、故障定位和分段(特定市场可选)

    • 单级电容浪涌放电:12kV 时 500J

    • 0-12kV 高压直流测试,显示绝缘电阻

    • F-OHM 安全功能确保安全接地

    • 7 英寸高亮度彩色显示屏,适合户外观看

    • 采用多重触发技术(MULTISHOT Technology)的 ARM® 预定位高电阻 / 闪络故障,实现*佳故障捕获

    • 高电阻故障*定位

    • 护套测试和护套故障定位

    项目 参数详情
    测试输出 - 电压:0–12kV DC
    - 电流:12mA
    - 功能:绝缘电阻显示
    预定位(TDR) - 测试方式:相到相、相到中性,支持*多 256 对线对比
    - 范围:≤170,000 英尺(52km)
    - 采样率:100MHz
    - 分辨率:2.5 英尺 @250 英尺 /µs 或 0.8 米 @80 米 /µs
    电弧反射(ARM®) - 电压范围:0–12kV
    - 技术:多重触发(Multishot)
    *定位(浪涌) - 电压:0–12kV
    - 能量:500J
    - 脉冲序列:5–10 秒或单次触发
    显示屏 - 尺寸:7 英寸(17.78cm)
    - 类型:HiBrite TFT 彩色 LCD
    - 分辨率:1280×800 像素
    内存 存储 100 条测试轨迹
    接口 USB 端口
    随附电缆 - 15 英尺(4.5 米)高压屏蔽电缆
    - 15 英尺(4.5 米)安全接地线
    - 6 英尺(1.8 米)交流电源线(美 / 欧 / 英插头)
    终端接口 - 标准:T9 高压接口(10mm 母 MC 高压输出,10mm 公 MC 高压返回)
    - 强制终端套件:
    ▶ 北美:1015-525-US(绝缘杆操作)
    ▶ 其他*:1015-526-AOC(手动操作)
    电源 - 电池:内部 24V 镍氢电池(5AH),支持 30–60 分钟浪涌操作,充电时间约 3 小时
    - 交流:100–230VAC,50/60Hz,支持边充边用
    安全特性 - 紧急停止按钮
    - 钥匙开关互锁(可选无锁版)
    - F-OHM 安全连接检测
    环境规格 - 工作温度:-20°C 至 + 50°C(-4°F 至 122°F)
    - 存储温度:-25°C 至 + 70°C(-12°F 至 160°F)
    - IP 等级:IP53(顶部打开时)
    重量 / 尺寸 - 重量:71 磅(32kg)
    - 尺寸:14×11×25 英寸(35.5×28×64cm,含顶部电缆袋)
