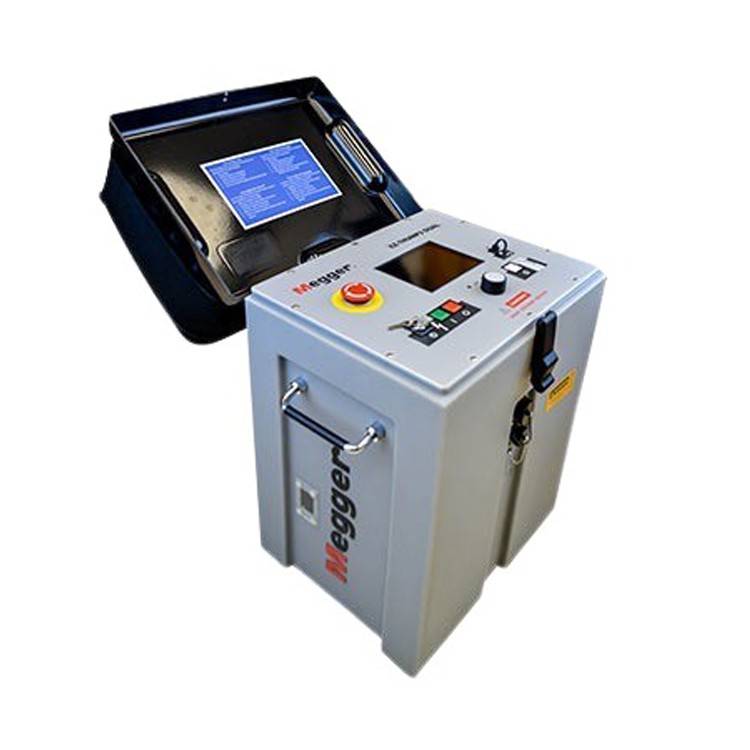

• 美国MEGGEREZ-THUMP/3KV/4KV便携式电缆故障测试系统

    详细信息

     品牌:美国MEGGER  充电时间:约 3 小时  内存:100 条轨迹
     脉冲序列:5-10 秒或单次触发  浪涌电压:0-4kV

    美国MEGGER EZ-THUMP/3KV/4KV便携式电缆故障测试系统电缆故障寻踪仪,本产品是德国SebaKMT紧凑型、超便携、内置充电电池的一体化电缆故障定位系统,适合380V-10kV电力电缆故障的快速、准确定位。现在热卖中,如需购买,可通过爱仪器仪表的客服热线联系我们!

    EZ-THUMP/3KV/4KV便携式电缆故障测试系统简介:
    EZ-THUMP/3KV/4KV实用、便携的一体化电缆故障快速解决方案
    EZ-THUMP/3KV/4KV是德国SebaKMT紧凑型、超便携、内置充电电池的一体化电缆故障定位系统,适合380V-10kV电力电缆故障的快速、准确定位。
    •EZ-THUMP是各区县供电局配电电缆检修理想的一体化仪器,可以快速准确找到故障点,同时操作简单,进水型高阻故障仍然可测得分叉点明显的高压预定位波形。
    •EZ-THUMP性价比高,很好地平衡了输出电压、质量轻、体积小、预定位方法高效、充电电池大容量等客户的多方面综合需求。
    •EZ-THUMP测试时无需调节,各种操作都可以通过一键适快速实现。

    EZ-THUMP便携式电缆故障测试系统特点:
    •操作简单,全自动
    •一个箱子的设计理念,超轻超便携
    •内置高端主动弧反射法Active ARM滤波器,进水型高阻波形仍然清晰
    •更大冲击放电能量 500焦耳
    •产品版本为EZ12(12 kV)和EZ4(4 kV)两种
    •彩色高亮度TFT液晶显示器,阳光直射下舒适观看
    •内置大容量充电电池



    故障精确定位

    使用 “雷电” 方法实现高电阻故障的精确定位,即使用 4kV 单级或 3kV 双级 500 焦耳浪涌发生器(冲击器)和声学 / 电磁接收器。非屏蔽电缆中低电阻故障的精确定位需要额外的 ESG NT 数字接地故障定位器,带或不带可选 “A” 型框架。使用电压梯度法实现故障的精确定位。接近故障时,电压梯度电位增加,而经过故障后极性反转时电位降低。极性的变化允许精确确定故障位置。



    类别 参数详情
    测试输出 3kV 型号(双级)
    ・0–1.5kV,94mA 直流
    ・0–3kV,47mA 直流
    4kV 型号(单级)
    ・0–4kV,35mA 直流
    预定位功能 TDR(时域反射法)
    - 测量类型:相到中性、相到相、相到铠装
    - 显示功能:屏幕*多对比 256 对轨迹
    - 测量范围:25,000 英尺(7.6 公里)
    - 采样率:100MHz
    - 分辨率:2.5 英尺 @250 英尺 /ƒs(约 0.8 米 @80 米 /µs)

    ARM®(弧反射法)
    - 电压范围:0–1.5/0–3kV(3kV 型号)、0–4kV(4kV 型号)
    精确定点 冲击能量
    ・3kV 型号:0-1.5/3.0kV,500J
    ・4kV 型号:0-4kV,500J
    脉冲序列:5–10 秒连续或单次触发
    显示屏 - 尺寸:7 英寸(17.78 厘米)
    - 类型:HiBrite TFT 彩色 LCD
    - 分辨率:1280×800 像素
    内存 存储容量:100 条测试轨迹
    接口 USB 端口
    随附电缆 - 15 英尺(4.5 米)高压柔性屏蔽电缆(50 英尺可选)
    - 15 英尺(4.5 米)安全接地电缆(50 英尺可选)
    - 6 英尺(1.8 米)AV 电源引线组(含美标 / Schuko / 英标插头)
    端子类型 T1(北美):14mm 公 MC 端子,配热线夹
    T2(北美):14mm 公 MC 端子,配虎钳夹
    T3(英国):硬线电池夹
    T4(其他国家):10mm 母 MC 端子,配电池夹
    电源 电池:内部 24V 镍氢电池(5AH),续航 30–60 分钟(冲击模式),充电时间约 3 小时
    交流电源:100–230VAC,50/60Hz
    安全特性 - 紧急停止蘑菇按钮
    - 钥匙开关互锁(可选无互锁版本)
    - F-OHM 高压互锁(检测不当连接)
    - 远程紧急停止箱接口
    环境参数 - 工作温度:4°F 至 122°F(-20°C 至 + 50°C)
    - 存储温度:-12°F 至 160°F(-25°C 至 + 70°C)
    - IP 等级:IP53(顶部打开时)
    物理规格 - 重量:71–75 磅(32–34 公斤)
    - 尺寸:14×11×25 英寸(35.5×28×64 厘米,含顶部电缆袋)
