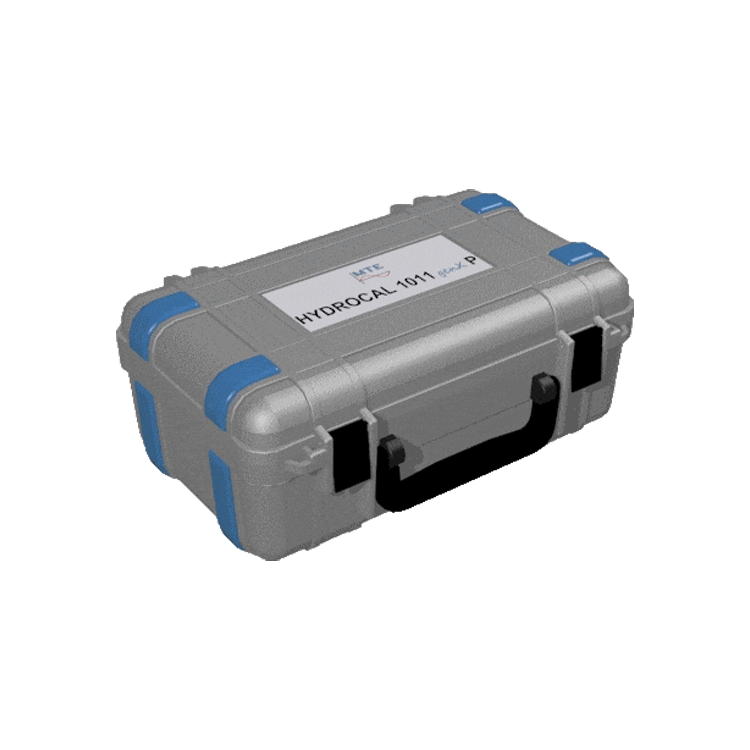

德国MTEHYDROCAL 1011genX P便携式油中溶解气体分析仪

德国MTE HYDROCAL 1011 genX P是一种便携式设备，用于分析充油电力变压器和其他电气设备隔离液中的溶解气体和游离气体。现在热卖中，如需购买，可通过爱仪器的客服热线联系我们！

HYDROCAL 1011genX P 便携式油中溶解气体分析仪产品描述
HYDROCAL 1011 genX P 是一款便携式设备，用于分析油浸式电力变压器和其他电气设备绝缘油中的溶解气体和游离气体 。它能够分别测量油中的水分（\(H_2O\)），以及氢气（\(H_2\)）、一氧化碳（CO）、二氧化碳（\(CO_2\)）、甲烷（\(CH_4\)）、乙炔（\(C_2H_2\)）、乙烯（\(C_2H_4\)）、乙烷（\(C_2H_6\)）、氧气（\(O_2\)）、氮气（\(N_2\)）和丙烷（\(C_3H_8\)）等溶解在变压器油中的关键气体 。氢气几乎参与电力变压器绝缘系统的各类故障，一氧化碳是纤维素 / 纸质绝缘故障的标志，其他轻质烃类气体的存在和增加可进一步判断故障类型，如过热、局部放电或高能电弧等 。氧气含量情况则可反映密封式变压器是否存在过度老化或密封泄漏问题 。

HYDROCAL 1011genX P 便携式油中溶解气体分析仪主要优势
多参数独立测量：能分别测量多种关键气体和油中水分 。
免维护测量系统：采用基于顶空气体萃取技术（符合 IEC 60567 标准）的免维护近红外测量系统 。
操作便捷：可通过集成的 7 英寸彩色 TFT（800x480 像素）触摸屏操作，也能通过 genX 网络服务器，使用智能手机、平板电脑或笔记本电脑进行操作 。
通信多样：具备 WiFi、USB 或 ETHERNET 10/100 Mbit/s 通信接口 。
数据存储与打印：内置 SD 卡，可存储电力变压器和油浸式电气设备的测试结果、历史数据和诊断数据，还集成了热敏报告打印机 。

应用领域
小型变压器监测：适用于监测小型（如配电）变压器群组，在这些场景中，在线 DGA 可能不具备商业可行性 。
其他设备监测：可用于监测其他油浸式高压设备，如测量 / 保护变压器、电流互感器 / 电压互感器、断路器等 。
安装维修辅助：在电力变压器的安装和 / 或维修过程中提供帮助 。
气体样本分析：用于分析瓦斯继电器中的气体样本 。
结果确认：对在线 DGA 设备或瓦斯继电器发出的*报进行确认 。

操作方式
多种操作途径：设备操作特别方便用户使用，可通过大型 7 英寸彩色 TFT 触摸屏进行操作；固件菜单中集成了操作视频，能逐步解释整个分析过程，尽可能简化操作并避免意外错误；通过集成的 WiFi 接口和 HYDROCAL genX 网络服务器，可使用任何智能手机、平板电脑或笔记本电脑操作设备 。
软件工具：HydroSOFT Hybrid App 是新型的核心软件工具，用于收集、显示和报告来自 HYDROCAL 1011 genX P 以及其他 HYDROCAL 在线 DGA 设备的 DGA 结果 。该软件支持触摸屏操作，也可通过键盘 / 鼠标进行传统操作 。它由功能强大的 SQL Server Express 数据库提供支持，允许多用户访问并可配置 HYDROCAL 设备 。新的离线 DGA 分析结果可添加到设备内部数据库以及 HydroSOFT Hybrid App 中央软件工具中，便于查看 DGA 结果的趋势和变化，该软件还可对比在线和离线 DGA 结果，并具备强大的报告功能 。

产品规格

项目	详情
辅助电源	88 VAC min... 264 VAC max，47 … 63 Hz
12 VDC 电源	10 VDC min … 14.4 VDC max
功耗	*大 600 VA
外壳材质	硬塑料外壳
尺寸	宽 447mm× 深 297mm× 高 187mm
重量	约 15kg
运行环境温度	-10°C... +50°C
变压器内部油温	-20°C... +90°C
存储环境温度	-20°C... +60°C
安全认证	CE 认证
绝缘保护	符合 IEC 61010 - 1 标准
防护等级	外壳关闭时 IP68；外壳打开时 IP40
测量原理	便携式顶空气体萃取系统；萃取系统上下部分采用螺纹连接；底部为圆形硬塑料，无尖锐边角，便于清洁；设有密封的油气样本注入口；配备可更换的油过滤器，防止油滴进入测量系统；通过负压鼓泡法提高目标气体的萃取效率；采用近红外气体传感器单元测量CO、\(CO_2\)、\(C_2H_2\)、\(C_2H_4\)、\(C_2H_6\)、\(CH_4\)和\(C_3H_8\)；微电子气体传感器测量\(H_2\)、\(O_2\)和\(N_2\)；薄膜电容式水分传感器测量\(H_2O\)
通信	ETHERNET 10/100 Mbit/s 铜缆（RJ 45）；WLAN / WiFi；USB Type B
气体测量
测量项目	测量范围	气体萃取准确度	气体测量准确度
氢气（\(H_2\)）	0 … 10000 ppm	≤ ± 8 % ± 4 ppm	≤ ± 10 % ± 20 ppm
一氧化碳（CO）	0 … 10000 ppm	≤ ± 8 % ± 30 ppm	≤ ± 10 % ± 5 ppm
二氧化碳（\(CO_2\)）	0 … 20000 ppm	≤ ± 8 % ± 30 ppm	≤ ± 10 % ± 5 ppm
甲烷（\(CH_4\)）	0 … 10000 ppm	≤ ± 8 % ± 4 ppm	≤ ± 10 % ± 5 ppm
乙炔（\(C_2H_2\)）	0 … 10000 ppm	≤ ± 8 % ± 4 ppm	≤ ± 10 % ± 5 ppm
乙烯（\(C_2H_4\)）	0 … 10000 ppm	≤ ± 8 % ± 4 ppm	≤ ± 10 % ± 5 ppm
乙烷（\(C_2H_6\)）	0 … 10000 ppm	≤ ± 8 % ± 4 ppm	≤ ± 10 % ± 5 ppm
丙烷（\(C_3H_8\)）	0 … 5000 ppm	≤ ± 8 % ± 4 ppm	≤ ± 15 % ± 20 ppm
氧气（\(O_2\)）	0 … 50000 ppm	≤ ± 8 % ± 500 ppm	≤ ± 10 % ± 500 ppm
氮气（\(N_2\)）	0 … 150000 ppm	≤ ± 8 % ± 1500 ppm	≤ ± 10 % ± 1500 ppm
油中水分测量
测量项目	测量范围	油中水分测量准确度
油中水分（\(H_2O\)）	0 … 100 % 0 … 150 ppm 0 … 2000 ppm	≤ ± 3 %（*） ≤ ± 3 % ± 3 ppm ≤ ± 3 % of MSC<sup>1)</sup>
连接	电源（88..264VAC）；电源连接单元（12VDC）；集成打印机；萃取腔；通信（SD 存储卡，支持 USB、ETHERNET、WLAN）
