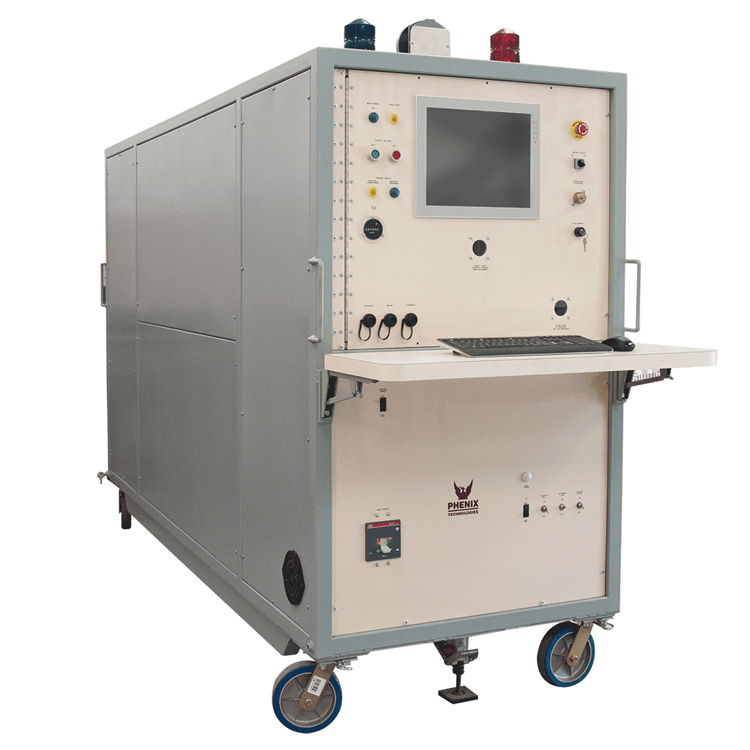

美国PHENIX AC VLF电缆故障定位仪/高压测试仪
详细信息
| | 品牌：美国PHENIX | | 型号：AC VLF | | 加工定制：否 | |
美国PHENIX AC VLF电缆故障定位仪/高压测试仪，该测试装置利用甚低频电源进行电缆耐压测试，同时搭配直流电源用于故障烧穿和定位。该测试装置能够测试 4kV 至 33kV 的系统馈线，并且在*大电压下可对电容负载高达 25 微法的电缆进行测试。现在热卖中，如需购买，可通过客服热线联系我们！
美国PHENIX AC VLF 电缆故障定位仪/高压测试仪介绍
测试应用
该测试装置利用甚低频电源进行电缆耐压测试，同时搭配直流电源用于故障烧穿和定位。该测试装置能够测试 4kV 至 33kV 的系统馈线，并且在*大电压下可对电容负载高达 25 微法的电缆进行测试。也有可测试高达 138kV 等级的系统。采用余弦矩形甚低频波形，内置接地和放电装置，具备数据采集和报告生成功能的自动化系统。可选 20A 高功率直流烧穿电源，放电能量高达 7500 焦耳。
提供*高 100kV 的型号。
技术规格 - LFTC60-6X 型号
| 输入功率要求 |
| 输入电压（均方根值）* |
208 - 600VAC，三相 |
| 输入电流（均方根值） |
144AAC |
| 频率 * |
50 或 60Hz |
| 视在功率 |
52kVA |
| |
|
| * 必须指定所需的电压和频率。 |
| 甚低频交流输出 |
| 输出电压 |
0 至 ±60kV |
| 充电电流 |
0 至 ±100mA |
| 极性反转期间的峰值电流 |
306A |
| 频率 |
0.1Hz |
| 输出电压波形 |
余弦矩形波 |
| 内部预载电容 |
1μF |
| *大允许馈线电容 |
25μF |
| *大馈线电容下的标称极性反转时间 |
16.0ms |
| *小允许馈线电容 |
0μF（运行时无需额外外部负载） |
| *小馈线电容下的标称极性反转时间 |
3.1ms |
| *大输出功率下的占空比 |
开 1 小时 / 关 1 小时 |
| 直流输出 |
| 直流耐压输出电压 |
0 至 60kVDC，正极性 |
| 直流耐压充电电流 |
0 至 100mADC |
| 直流耐压输出功率 |
0 至 6kW |
| 20kV 烧穿电源输出电压 |
20kVDC，正极性 |
| 20kV 烧穿电源输出电流 |
1ADC |
| 20kV 烧穿电源输出功率 |
20kW |
| 2kV 烧穿电源输出电压 |
2kVDC，正极性 |
| 2kV 烧穿电源输出电流 |
10ADC |
| 2kV 电源输出功率 |
20kW |
| 烧穿电源运行模式 |
连续模式或脉冲模式（开 0.5 秒 / 关 2.5 秒） |
| *大输出功率下的占空比（所有直流电源） |
连续 |
| 电容器放电输出 |
| *大放电电压 |
25kV |
| *大放电能量 |
7.5kJ |
| 0 - 25kV 的*小充电时间 |
6 秒 |
| 放电间隔 |
可调，6 至 15 秒 |
| 放电开关类型 |
带钨触点的电动活塞式火花间隙开关 |
| 内部放电电阻 |
| 电阻值 |
1600Ω |
| 单次放电的*大标称能量容量 |
400kJ |
| 电阻材料 |
烧结陶瓷 |
| 放电开关设计 |
电磁线圈打开 / 重力关闭 |
| 尺寸和重量 |
| 宽度 |
40 英寸（1016mm） |
| 高度 |
82 英寸（2083mm） |
| 深度（书写台折叠放下） |
121 ¼ 英寸（3080mm） |
| 深度（书写台展开） |
132 ¼ 英寸（3359mm） |
| 重量 |
5000 磅（2268kg） |
| 环境条件 |
| 安装位置 |
室内（标准 “站用设备”）车载（可选 “移动设备”） |
| 运行温度范围 |
0°C 至 40°C |
| 存储温度范围 |
-10°C 至 50°C |
| 湿度 |
≤90%，无凝露 |
| 污染等级 |
低 |
| 海拔高度 |
≤1000 米 |
| 标称大气压力 |
0.1MPa |
| 日平均温度 |
≤25°C |
| 所有方向的*大加速度 |
≈0.2g |
规格如有变更，恕不另行通知。
