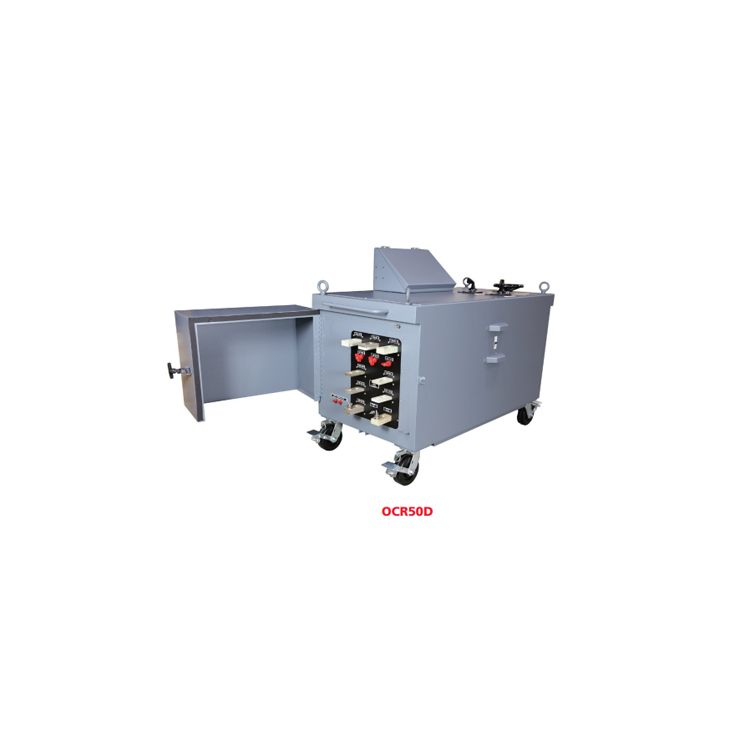

美国MEGGER OCR15D/OCR50D油路自动重合闸测试装置

美国MEGGER OCR15D/OCR50D油路自动重合闸测试装置由爱仪器仪表代理，本产品是独立的移动式测试装置，专门设计用于验证自动油路重合闸在模拟过载和故障条件下是否正常运行。现在热卖中，如需购买，可通过客服热线联系我们！

OCR15D/OCR50D描述

OCR15D 和 OCR50D 型自动油断路器重合器测试装置是独立的移动测试装置，专门设计用于在模拟过载和故障条件下验证自动重合器的正常运行。这有助于确保系统的可靠运行、保护和协调。数字控制和仪表系统确保操作简单且测试结果*。OCR15D 和 OCR50D 型提供可变高电流输出，并带有阻抗补偿网络以稳定输出电流。

这些装置包括适当的仪表和控制电路，可高效、准确和安全地测试几乎所有由制造商生产的单相和三相直动式重合器，如库珀电力系统公司、麦格劳 - 爱迪生（凯尔，线路材料）、西屋电气、通用电气、科尔尼和列克星敦开关与控制公司。

OCR15D/OCR50D应用

自动油断路器重合器测试装置可以测试装有油或真空灭弧室的重合器。此外，它们还可以对电子控制的重合器进行一次注入（高电流）测试。对重合器进行以下典型测试。
*小跳闸电流：此测试确定*小运行（启动）点。*小启动测试是通过增加流过重合器操作线圈的电流，直到重合器开始工作。对于机械螺线管操作的重合器，启动时的阻抗变化由数字控制器检测。
控制器单元将检测、测量和显示此时的测试电流。这是启动值，通常是线圈额定电流的两倍。
时间 - 电流特性：此测试确定重合器在模拟故障条件下的运行特性。OCR 软件包括许多数字化的重合器时间 - 电流特性曲线。这些数字化曲线帮助用户定位定时测试点，并确定它们是否符合制造商的公差标准。定时和动作顺序测试是通过使用推荐的四到六倍于线圈额定值的测试电流对重合器进行模拟过载来进行的。

每次操作的电流、跳闸时间和重合时间，以及总清除时间，均由 OCR 软件自动测量和记录。OCR50D 的额外容量允许在高达八到十倍于线圈额定值的数值下测试时间 - 电流特性。

OCR15D/OCR50D特点和优势

操作简单，测试结果*：
测试装置的数字控制和仪表系统确保操作简单且测试结果*。执行*小启动测试时，控制器将自动检测并显示重合器运行的*小电流。在开始定时测试之前，选择预期的重合操作次数。测试进行时，控制器将存储重合器每次操作的电流幅值、跳闸时间和重合时间。还测量到锁定的总运行时间。然后显示每次操作的测试数据。
测试监控：
数字控制器监控操作次数，如果重合器的操作次数不足或过多，会提醒操作员。此外，如果重合器超过允许的锁定时间，控制系统将关闭测试装置的输出。
自动错误检测：
控制器还编程为检测和显示与测试装置操作相关的几种类型的错误，例如操作员错误或设备相关错误。例如，如果操作员未能选择适当的电流表量程或操作模式，则会显示错误指示。
高容量输出测试几乎所有重合器：OCR50D 的输出额定值为 50 kVA。此外，它具有高达 150 kVA 的短时过载能力。OCR15D 的输出额定值为 15 kVA，短时过载能力为 45 kVA。
