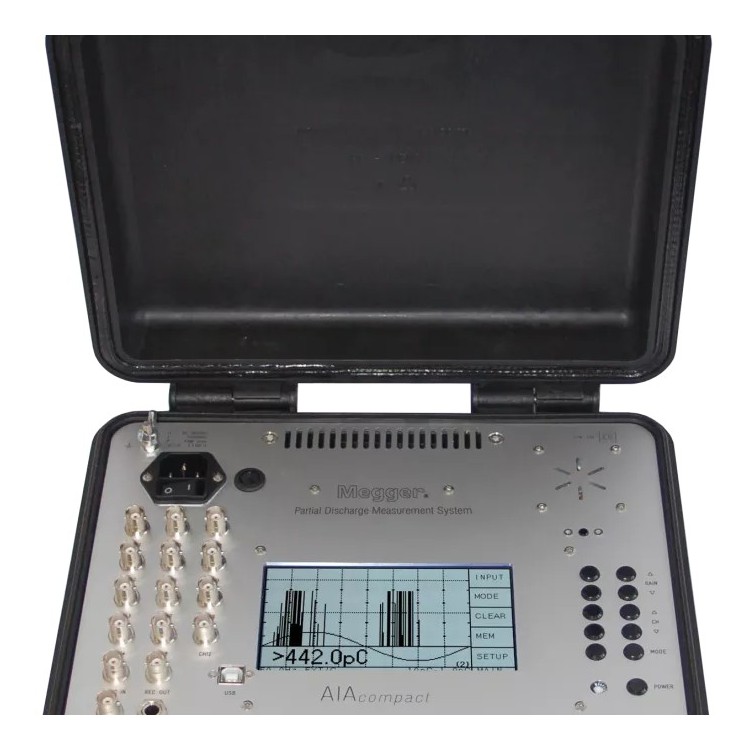

德国PDSG AIAcompact局部放电分析仪
AIAcompact德国PDSG在线局放仪是由德国Power Diagnostix Systems GmbH公司制造，该公司致力于电力设备局部放电检测设备的研发和制造，其中包括GIS/GIL局部放电测试设备，变压器局部放电测试测试设备，发电机的局部放电测试设备和电缆局部放电测试设备等等。
产品概述：
GIS由于其占地面积小，以及高度的可靠性被广泛应用，但也有因为自由微粒，绝缘子内部缺陷而发生的绝缘故障都伴随有局部放电发生，因而局部放电检测是诊断电力设备绝缘状况的有效方法之一。
AIAcompact德国PDSG在线局放仪主要应用于GIS，GIL局部放电的测试。该设备是一款便携式检测设备，也可应用于变压器，电缆附件的局部放电的测量。
对于某种缺陷的诊断，如悬浮微粒，超声波检测远远优于通常的电气试验，这种悬浮微粒在新安装的或大修后的GIS中，可能导致闪烙或击穿。该设备也可连接超高频（UHF）传感器，频带宽度：300MHz-2GHz。该设备能够自动识别传感器类型，在不同类型传感器间自动转换。
AIAcompact德国PDSG在线局放仪采用UHF特高频法是近年来发展起来的测量技术，它采用测量GIS内绝缘隐患在运行电压下辐射的电磁波来判断GIS内部是否发生局部放电，UHF特高频法的zui大优点是可有效地抑制背景噪声，如电晕等产生的电磁干扰。UHF信号频率高，具有很强的穿透性，在经过绝缘子时，可以通过绝缘子与金属法兰的接缝到达GIS外部，因此可在盆式绝缘子外部测量GIS内部的UHF信号。
在做GIS局部放电测量时主要由下列缺陷引发：
*载流导体表面缺陷：如毛刺，尖角，等引起导体表面电厂强度不均匀，这种缺陷通常在制造或安装时造成的，在稳定的工频电压下不易引起击穿，但在操作或冲击电压下很可能引起击穿。
*绝缘子表面缺陷：如制造质量不良，绝缘子有气泡或裂纹，安装遗留下的污迹，尘埃等。
*GIS筒内在制造和安装过程中存在的自由导电微粒。
*导体部分接触不良。
AIAcompact在线局部放电测试仪 GIS局部放电带电测试仪主要特点：
1． 可连接声波传感器
2． 可连接特高频（UHF）传感器（300MHz-2GHz）
3． 仪器自动识别传感器类型
4． 内置可充电电池，携带方便，测量快速
5． 红外同步装置
6． RS232接口，连接电脑可进行深入技术分析
7． 高灵敏度：1mv或1pc
8． LCD显示屏
9． 三种显示模式：
9.1 Scope模式
*NORM模式：在相应的正弦波相角处，垂直显示放电脉冲，脉冲长度与 振幅成比例
*HOLD模式：在相应的正弦波相角处，局部放电脉冲激活LCD屏幕的像素。
9.2 Time模式：
*显示悬浮微粒的“飞行时间”在这种模式下可识别GIS/GIL内的悬浮微粒。
9.3 Meter 模式：水平柱型图
**个柱型图在声波方式下，显示RMS（有效值）值，在UHF方式下显示平均峰值。
*第二个柱型图显示zui近刷新的放电水平的峰值。
*第三个柱型图显示在50Hz下的放电信号的振幅。
*第四个柱型图显示在100Hz下的放电信号振幅。

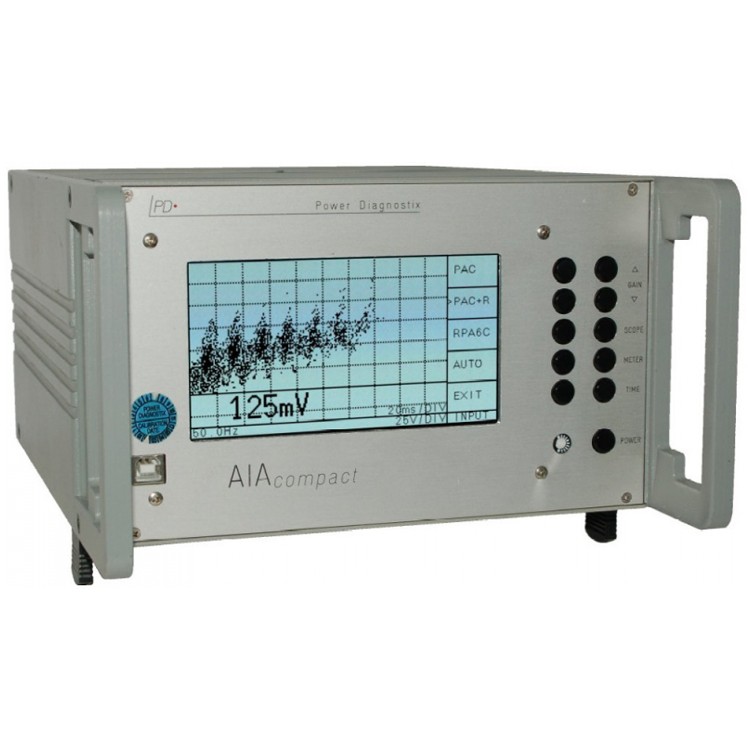

AIAcompact GIS局部放电带电测试仪
AIAcompact GIS局部放电带电测试仪是一款便携型、现场试验用的在线式超声波局放测试仪，配合不同的超声波或UHF感应器可以测试GIS、变压器和电缆配件等设备的内部局放。配置附挂式的UHF 电气传感器，可更接近于IEC-60270 的电气测量方法。此超声波局放测试仪可以在电力系统不断电的情况下，对GIS 和其它高电压供电设备施行局放测试。这种在线式的局放检测，可以帮助维护人员快速识别电力设备内部可能会导致系统故障的绝缘缺陷。
AIAcompact GIS局部放电带电测试仪本超声波局放测试仪器AIAcompact 的硬件结构，是根据德国PDSG公司zuixian进的电气局放测试仪ICMcompact 延伸开发出来的，AIAcompact 可自动针对不同的感应器、前置放大器…等启动相对应的检测功能，基本上；AIAcompact 是作为超声波的局放检测仪器，如果需要长距离的信号传输，或量测信号过低则可加装RPA1D的辅助配件来加强信号。如果要采用内置或外加的UHF感应器方式来测量局放电气信号，则可采用RPA6C 放大器再加上特殊制造的对数放大器，其频宽可达300MHz-2GHz。与其它放大器组合的功能一样，AIAcompact 可以自动检测到RPA6C的变化，并将信号自动变为UHF的辨识范围。一般而言，本仪器可提供下列三种检测显示模式：
METER（表头）显示模式
METER模式，采用4个条柱来模拟采集到的局部放电动作数量与相位位置，条柱图形显示RMS 和峰值局部放电的水平。由于与供电频率保持同步，所以可同时显示50(60)-100(120)Hz的局部放电动态含量。
TIME（时间图）显示模式
在TIME（时间图）的模式下，AIAcompact 可显示5 或10个由局部放电所触发的交流周期图。从这些连续交流周期时间图，使用者可以判定局部放电的发展、活动情况及程度。
SCOPE（示波器）显示模式
在此模式下，AIAcompact 显示相位轴的局部放电信号或图形，此显示功能和传统的局放电气测试波形图一样（超声波显示单位为mV）。另一个实用的冻结功能“freeze”，则可以将局部放电图文件的显示画面冻结记录，以备评估和比较。如购买及安装其软件，所有波形可通过RS232 接口传送至手提电脑，以作为后续的纪录与分析。
重量：大约5.5kg（坚固的手提箱型）
电源电压：85–264 VAC，47–440 Hz
温度：10–40°C（无结露）
尺寸：305×144×270mm
显示分辨率：128 x 240 Pixel S/W
