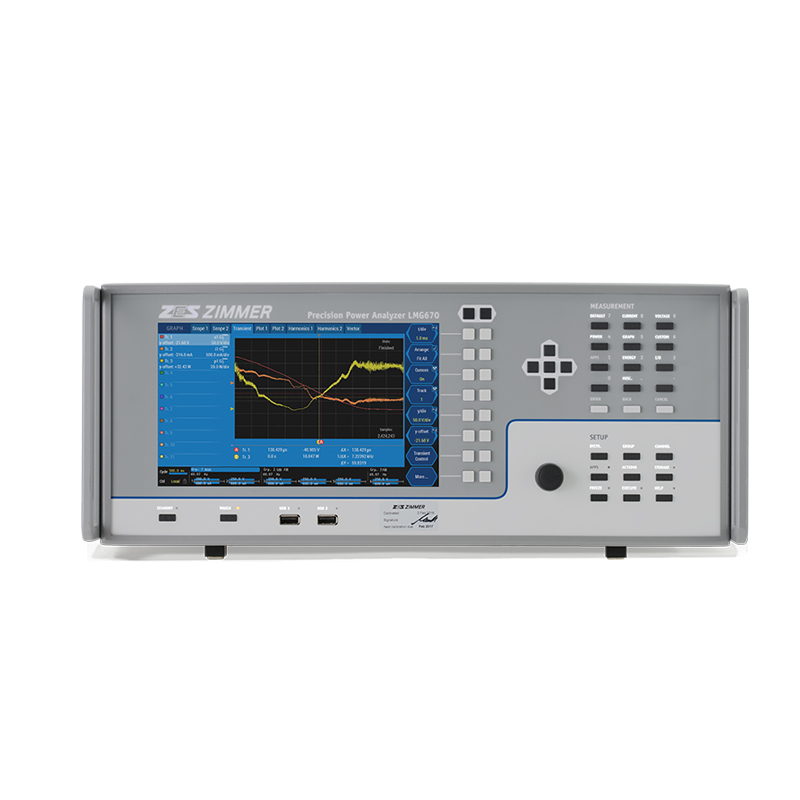

德国GMC-InstrumentsLMG670功率分析仪
详细信息
| | 品牌：德国GMC-Instruments | | 型号：LMG670 | | 加工定制：否 | |
| | 外形尺寸：433mm×177mm×590 mm | | 重量：18.2 kg | | 电源电压：- v | |
| | 测量范围：- | | 用途：功率分析 | | | |
LMG670功率分析仪简介：
LMG670 - 强大的 方便的 灵活的双路径功率分析
两种带宽同时测量,一次运算同时获得窄频带、宽频带和谐波测量的结果
•双路径：在单次测量中同时、不混淆地获得窄频带、 宽频带的真有效值和谐波值
•采样速率：高达1.2MS/s的高速采样率
•数据更新率：获取真有效值的更新时间是 30ms
•精度：高的测量精度，测量值的0.015%+量程峰值 的0.01%
•动态量程；全动态量程连续可用，电流从500μA到 32A，电压从3mV到1000V，功率测量从待机功率到全负载（达32A）都不需要物理连接改变
•带宽：频率范围从DC到10MHz
•灵活性：1~7个功率测量模块自由配置，模块可以更换
•连续性：无间隙采样，18位的A/D转换器，周期时间是30ms。在记录测量值和完整捕捉所有相关事件时没有间断
•U-I同步性：电压和电流输入之间的时间偏移可调节， 步进小于3ns低功率因数和/或高频率的测量非常精确
•抗干扰：在严重的电磁干扰环境也能可靠地工作
•A/B/C模块；适用于任何应用的合适模块
模块A：精度0.025%，达10MHz
模块B：精度0.11%，达500kHz
模块C：精度0.04%，达10kHz
•对地电容：小于90pF的特别低的对地电容，防止来自 泄漏电流的干扰
•计量：12个月的计量间隔保证了低维护成本和仪器处于可用状态
•质保期：24个月
LMG670功率分析仪特点：
•基本精度：±（读数的0.01%+量程的0.02%）；
•适用于各种应用的多种通道组合功率分析仪提供不同的精度等级，允许用户选择合适的仪器来完成手上的工作。毕竟不是所有的应用都需要高精度。通常一般的分辨率和精度*已经足够。令人遗憾的是，不是所有的测量应用都是如此。经常会出现如下情况，在相同的测量配 置下不同的测量点需要不同的带宽和精度等级。这是为什么LMG670提供三种不同的输入模块，并可以安装到同一个主机箱里，以保证你可以根 据自己的特殊应用量身定制所需的测量仪器。这样一个低价格的解决方案能同样很好地达到你的要求，不需要去折衷接受低精度或者大材小用 。
•两种带宽同时测量，多亏双路径-不是妥协，无需置疑传统的功率分析仪，被测信号首*经历模拟处理，然后经A/D转换器转换成数字信号进行处理，得到的信号 即可在整个频率范围都被测量，也可经过抗混淆滤波器作为FFT分析的基础或进一步的数字滤波。由于A/D转换器的局限性，它们固有的一些缺 点将被带入到传统的设备中。如果开启滤波器进行测量，为了避免FFT分析的混淆，宽频带的值被丢弃。如果关闭滤波器，严格来讲，不应使用 FFT。假如不使用抗混淆滤波器进行整个频率范围的FFT分析，计算值是可疑的，混淆误差高达50%。例如，很容易发现，无论如何至少有0.5%的 偏差会被忽视。之后，当交替进行滤波和不滤波测量时，结果的有效性同样是有问题的，因为这假定了信号不随着时间而改变这个条件，而这 在事实上几乎是不存在。此外，这个处理过程特别的消耗时间。
•之后，所有的测量方法的提出都仅仅是令人不满意的妥协方案。这*是为什么ZES ZIMMER从根本上从新设 计信号的处理和研发双路径架构。模拟处理与传统的测量仪器相同，然而随后的数字处理已经彻底改变。LMG670是上*台在每个电压和 电流通道都有两个A/D转换器在两个*立信号路径的功率分析仪。一个用于宽频带信号的无滤波测量，另一个用于抗混淆滤波器输出的窄频带信 号测量。并行的采样值数字化处理让用户同时获取同一个信号的两种测量值，也不用担心混淆影响的风险。这种*特的处理避免了之前提及的 所有方法的缺点，保证在短时间内得到精确的结果。
| 电流直接输入I*： |
| 额定量程（A） |
0.005 |
0.01 |
0.02 |
0.04 |
0.08 |
0.15 |
0.3 |
0.6 |
1.2 |
2.5 |
5 |
10 |
20 |
32 |
| *大真有效值（A） |
0.0055 |
0.011 |
0.022 |
0.044 |
0.088 |
0.165 |
0.33 |
0.66 |
1.32 |
2.75 |
5.5 |
11 |
22 |
32 |
| 量程峰值（A） |
0.014 |
0.028 |
0.056 |
0.112 |
0.224 |
0.469 |
0.938 |
1.875 |
3.75 |
7.5 |
15 |
30 |
60 |
120 |
| 输入阻抗 |
约2.2Ω |
约600mΩ |
约80mΩ |
约20mΩ |
约10mΩ |
| 连续过载保护（A） |
10A |
32A |
| 短时过载保护（A） |
150A十毫秒 |
| 对地电容 |
<90pF |
| 电压、电流传感器输入Usensor、Isensor： |
| 额定量程（V） |
0.03 |
0.06 |
0.012 |
0.025 |
0.05 |
1 |
2 |
4 |
| *大真有效值（V） |
0.033 |
0.066 |
0.132 |
0.275 |
0.055 |
1.1 |
2.2 |
4.4 |
| 量程峰值（V） |
0.0977 |
0.1953 |
0.3906 |
0.7813 |
1.563 |
3.125 |
6.25 |
12.5 |
| 过载保护 |
100V连续，250V一秒钟 |
| 输入阻抗 |
100kΩ，34pF |
| 对地电容 |
<90pF |
其他参数：
| 绝缘 |
所有电压和电流输入通道之间、对其他电子部件和对地之间
*大1000V CAT III，600V CAT IV |
| 同步源 |
测量通过被测信号周期时间同步。同步源可以选择“电源”、“外部”U(t)或者I(t)，可以对同步源进行滤波。所以读书非常稳定，特别是PWM控制的变频器和幅值调制的电子负载 |
| 波形显示功能 |
两个采样值波形显示界面，每个可显示8个信号 |
| 趋势图功能 |
两个趋势图显示界面，每个可现实8个参数，*快30ms |
扩展图形接口
（选件L6-OPT-DVI） |
VGA/DVI接口用于连接外部显示器或投影仪 |
过程信号接口
（选件L6-OPT-PSI） |
2个快速模拟量输入（150kS/s，16位，BNC接头）
8个模拟量输入（100S/s，16位，D-Sub：DE-09接头）
32个模拟量输出（每周期输出一次，14位，D-Sub：DA-15和DB-25接头）
8个开关量输出（其中6个有双连接点，剩余的有公共端，D-Sub：DB-25接头）
8个开关量输入（150kS/s，每4个一组有公共端，D-Sub：DB-25接头）
2个转速/扭矩/频率输入（150kS/s，可连接A、B、Z信号，D-Sub：DA-15接头） |
星-三角转换
（选件L6-OPT-SDC） |
获得三相三线系统中未测量的相电压（星型接法）或相电流（三角形接法），并计算每一相的功率值。 |
谐波
（选件L6-OPT-HRM） |
谐波和间谐波分析*大到2000次 |
闪烁
（选件L6-OPT-FLK） |
依照IEC/EN 61000-4-15标准的闪烁分析 |
CE谐波
（选件L6-OPT-CEHRM） |
依照IEC/EN 61000-3-2/12标准的谐波分析 |
| LMG Remote |
扩展软件，通过电脑操作和遥控、设置的基础模块 |
| 谐波闪烁测试软件（选件L6-TEST-CE61K） |
依照IEC/EN 61000标准测试谐波和闪烁的软件 |
其他
尺寸
重量
保护等级
EMC
温度
气候类别
输入电源 |
桌面型7模块：433mm×177mm×590，19寸机柜7模块：84HP×4RU×590mm
取决于安装的模块：*大约18.5kg
IEC/EN61010，VDE0411，依照EN60529保护等级1，IP20
EN61326
操作温度0~40℃/储藏温度-20~50℃
依照IEC/EN61010一般环境条件
100~230V，47~63Hz，*大400W |
| 电压直接输入U*： |
| 额定量程（V） |
3 |
6 |
12.5 |
25 |
60 |
130 |
250 |
400 |
600 |
1000 |
| *大真有效值（V） |
3.3 |
6.6 |
13.8 |
27.5 |
66 |
136 |
270 |
440 |
660 |
1000 |
| 量程峰值（V） |
6 |
12 |
25 |
50 |
100 |
200 |
400 |
800 |
1600 |
3200 |
| 过载保护 |
1000V+10%连续，1500V一秒钟 |
| 输入阻抗 |
4.59MΩ，3pF |
| 对地电容 |
<90pF |
