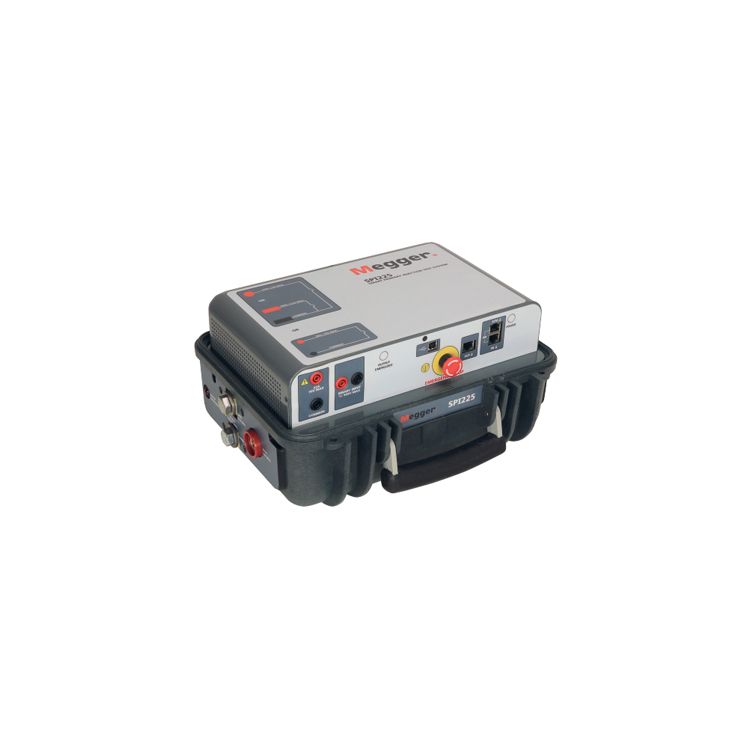

- 美国MEGGERSPI225智能一次注入测试系统
详细信息
品牌：美国MEGGER 型号：SPI225 加工定制：否 外形尺寸：14.2 W x 7.6 H x 12.0 D mm 重量：20 kg 电源电压：- v 测量范围：- 用途：- 安全规程：CSA, CE, IEC 61010 运行温度：0 ºC - 50 ºC 输出电流：2000A 存储温度：-30 ºC - 70 ºC 通信端口：false 美国MEGGER SPI225智能一次注入测试系统，本产品是一款大电流测试系统，适用于变电站所需的各种不同的大电流测试应用。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们！
SPI225智能一次注入测试系统简介：
SPI225是一款大电流测试系统，适用于变电站所需的各种不同的大电流测试应用，包括对过流继电器、断路器、电机过载和电流互感器进行的测试。
SPI225是*大电流测试系统，允许用户输入预先设定的电流，随后，SPI 系统会生成并控制该电流，而无需使用电流脉冲的形式对试样进行预热。
SPI225系统还具有一种独特的功能，通过自动调节触发角，无论任何负载都可以在电流过零点施加电流。这将消除所断路器存在的直流偏移，用户也无需根据不同的负载和断路器手动地跳闸触发角。
SPI225为全自动和/或手动控制。智能触摸界面“STVI”允许用户手动控制设备，也可执行自动测试。
SPI225设备也可由电脑控制，进行全自动测试并生成报告。
SPI225智能一次注入测试系统特点：
输出电流高达2000A
同类型中小巧的大电流测试系统
市场上*无需自耦变压器控制的设备
可调节输出电流
SPI225适用于开关设备调试、断路器、CT 调试、接地网和继电器测试
软件包含上千个断路器的TCC曲线
SPI225智能一次注入测试系统应用领域：
SPI225是一款常见的大电流测试设备，能够执行大电流调试测试以及对低压塑壳断路器进行测试。单个SPI225适用于测试额定电流高达225A的低压塑壳断路器。SPI225是小巧、轻便的大电流测试系统，适用于开关设备、电流互感器、接地故障保护系统和许多其它大电流测试应用。
标配附件
附件描述 部件编号 附件收纳箱： 用于存放电源线、以太网电缆、可选的 STVI（智能触摸显示界面）及测试导线 2003-725 鳄鱼夹：4.1 毫米规格，适用于额定值不超过 1000V/32A 的 CAT III 类测试导线；适用于无法使用铲形接线端子的端子螺钉和引脚测试连接 - 红色 4.1 毫米鳄鱼夹 684006 黑色 4.1 毫米鳄鱼夹 684007 带可伸缩绝缘护套的成对测试导线：含红色和黑色各 1 根，长度 200 厘米（78.7 英寸），额定值 600V、32A CAT II 类；成对带护套设计可减少导线缠绕；使用 25A、70V 输出抽头时需搭配该导线及鳄鱼夹，可实现*大输出合规电压 2008-539-2 4/0 规格大电流导线：可使 SPI225 输出额定*大电流，内置 Megger 专用适配器，支持连接多种类型断路器 - 6 号美国线规（AWG#6）大电流导线：长度 61 厘米（2 英尺），适用于 SPI225 的 125A、14V 输出抽头，需 14V 输出合规电压时使用 1017-003 红色 4/0 规格大电流导线：长度 61 厘米（2 英尺） 1017-002 黑色 4/0 规格大电流导线：长度 61 厘米（2 英尺） 1017-001
可选配件附件描述 部件编号 智能触摸显示界面：SPI225 手持控制器 STVI-10 SPI 6 英尺红色 / 黑色 4/0 规格导线（14V 适配）：含红色和黑色导线各 1 根，美国线规 4/0，长度 183 厘米（6 英尺）；注：使用后*大电流降至 1725A 1008-284 SPI 10 英尺红色 / 黑色导线：含红色和黑色导线各 1 根，美国线规 4/0，长度 305 厘米（10 英尺）；注：使用后*大电流降至 1650A 1008-747 大电流测试探头：含 4/0 规格电流导线（长度 305 厘米，10 英尺）、探头（尺寸：长度 61 厘米 / 2 英尺，直径 15 厘米 / 6 英寸）及 2 个大电流探头*，另配 4/0 规格返回导线（长度 122 厘米 / 4 英尺） 1007-833 电源线：根据设备型号不同，随机配备以下一种电源线 - 北美规格电源线 620000 欧洲大陆规格电源线（带 CEE 7/7Schuko 插头） 50425 国际色标导线电源线 15065 英国规格电源线 90002-989 以太网电缆：用于连接电脑，长度 210 厘米（7 英尺） 90038-983 SPI 软件及说明书（USB 闪存盘） 83404 接地导线：长度 610 厘米（20 英尺） 2003-724 带 400A 夹子的红色大电流导线：美国线规 4/0，长度 400 厘米（10 英尺） 1014-164 带 400A 夹子的黑色大电流导线：美国线规 4/0，长度 400 厘米（10 英尺） 1014-165 北美规格电源线（250V NEMA L6-20P 插头） 90038-265 电源线分线器（C14-2×C13，300V） 90038-266 SPI225智能一次注入测试系统规格
输入
Model 输入电压 输入电流 输入频率 SPI225 120 +10% -5% 15A 50/60 240 +10% -5% 8A 50/60 输出 输出量程 在以下三个量程内都可以连续输出，并且输出可调，以满足不同的测试回路阻抗： 0 - 500 A，高达3.5V
0 - 125 A，高达14 V
0 - 25 A，高达70 V输出能力 额定电流的百分比 输出时间 关断时间 * (1倍) 30 分钟 30 分钟 200% (2倍) 3 分钟 8 分钟 300% (3倍) 30 秒 4 分钟 400% (4倍) 7 秒 2 分钟 仪器能够输出超过量程数倍的电流，前提是仪器的输出电压能够在负载中形成如此大的电流。 SPI225能够测试额定电流为225A的热保护装置的延时特性，推荐使用三倍额定电流值也*是675A进行测试。对于瞬间跳闸的测试，225A额定电流的塑壳断路器需要的测试电流是2000A。 由于输出电流的幅值会受到负载回路阻抗加测试线的阻抗的影响，所以用户必须确定仪器的输出电压是否能在试品中形成所需的电流。 电流表（数字式） 运行模式 存储连续 数字显示 5位，自动量程 量程 1.0000 A - 99.999 kA 电流表整体误差 连续电流，读数的±1% 精度 有效值脉冲，读数的±1.5% 计时器量程 数字显示 5位，自动量程 量程 0.001 - 99999s 0.01 - 99999个周期 精度 读数的±1% Digital Voltmeter 数字显示 5位，自动量程 量程 0.01 - 600.00 V 精度 读数的±1% 通信端口 2个以太网端口，
1个USB端口，
内置蓝牙尺寸 14.2 W x 7.6 H x 12.0 D
in. (360 W x 194 H x 305 D mm)重量 44.0 lb. (20 kg) 温度和湿度 运行 0 ºC - 50 ºC 存储 -30 ºC - 70 ºC 湿度 0 - 90% 不凝结 符合标准 安全规程 CSA, CE, IEC 61010 -
