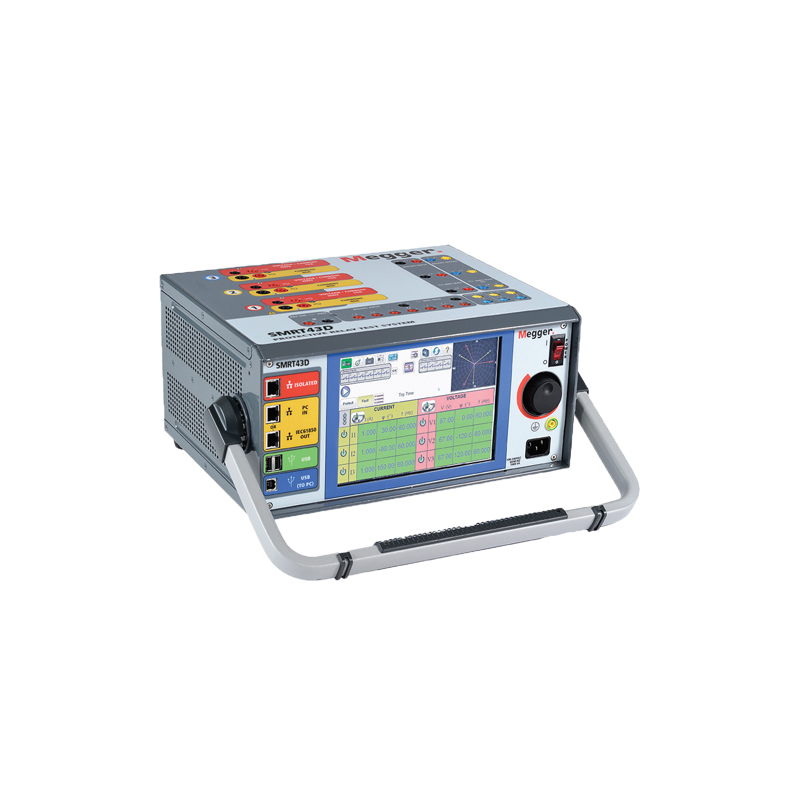

- 美国MEGGER SMRT43D继电器保护测试仪
详细信息
品牌：美国MEGGER 型号：smrt 43d 加工定制：否 外形尺寸：- mm 重量：- kg 电源电压：- v 测量范围：- 用途：多功能、轻型便携式现场设备 大电流输出：功率300VA，测试电流45A 屏幕：高清大尺寸 TFT LED 触摸显示屏 软件：RTMS软件 美国MEGGER SMRT43D继电器保护测试仪代理，SMRT43D是一款多功能、轻型便携式现场设备，能够测试各种电磁继电器、固态继电器和基于微处理器的继电器、电机过载继电器和其他类似的保护设备。现在热卖中，如需购买，可通过客服热线联系我们！
SMRT43D继电器保护测试仪简介：
•SMRT43D是一款多功能、轻型便携式现场设备，能够测试各种电磁继电器、固态继电器和基于微处理器的继电器、电机过载继电器和其他类似的保护设备。
•SMRT43D装置可以通过内置触摸屏用户界面进行手动操作，或通过在 PC 上运行的 AVTS（*可视测试软件）或 RTMS（继电器测试管理软件）对仪器进行控制。
•SMRT43D内置用户界面被称为智能触摸屏界面™，是 Megger公司的第二代能够运行全新RTMS软件的自动、半自动和手动控制用户界面。
•SMRT43D配有可轻松读取信息的全彩高分辨率的高清大尺寸 TFT LED 触摸显示屏，可以显示交流和直流电流、交流和直流电压以及时间（秒或周期）等计量值。
•SMRT43D根据所选的测试类型，也可以显示相角、频率、电阻、电功率、VA 或功率因数等其他参数。
SMRT43D继电器保护测试仪特点：
•集成的智能触摸界面™使用户能够通过直观的高分辨率图形触摸屏对仪器进行独立操作，无需使用外部电脑
•具有4个电压通道和3个电流通道
•大电流输出-每相功率高达300VA，测试电流高达45安培
•动态、暂态和GPS卫星同步的端对端测试功能•IEC 61850测试功能
应用
测试系统可通过添加特定测试应用所需的电压-电流、“VIGEN”模块数量来定制，*多 3 个通道。 例如，带有三个VIGEN 模块的 SMRT43D 提供了对三相阻抗、定向电源、负序过流和其他需要三相四线星形连接源的设备的完整三相测试。 第 4 个电压通道提供交流参考/同步/极化电压，或直流电池模拟器电压源。
每个电流通道的额定电流为 30 Amps @ 200 VA rms 连续，而在短时间内高达 45 Amps @ 300 VA rms。 对于测试继电器面板或机电继电器，它具有从 4 到 30 安培的独特平坦功率曲线，可确保始终为负载提供*大的顺从电压。每相的*大顺从电压为 50 伏均方根，两个串联通道提供100 伏电压以测试高阻抗继电器。 三个并联电流可在 600 VA 时提供高达 12 安培的测试电流，用于以高倍数的抽头额定值测试接地过流继电器。
通过三个并联电流，它可以在 900 VA 下提供高达 135 安培的电流，用于测试所有瞬时过流继电器。每个电压通道可以在 150 VA 的输出功率下提供 0- 30/150/ 300 伏的可变输出。 自动范围变化是在运行中和负载下完成的。 对于测试一组继电器或较旧的机电阻抗继电器，它具有 30 到 150 伏的独特平坦功率曲线，可确保始终为负载
提供*大输出功率。将VIGEN电压通道转换为电流，一个三通道单元可以提供6个电流，用于测试三相电流差动继电器，包括谐波制动变压器差动继电器。
SMRT43D继电器保护测试仪产品规格SMRT43D 规格 输入电源 90 至 264 VAC，1Ø，50/60 Hz，1800 VA
输出 所有输出都不受线路电压和频率的突然变化的影响。 所有输出都经过调节，因此负载阻抗的变化不会影响输出。 每个输出
(VIGEN) 模块由一个电压放大器和一个电流放大器组成。 电压放大器可以转换为电流源。 因此，一个放大器模块可用于测试单相电流差动继电器，包括谐波抑制。

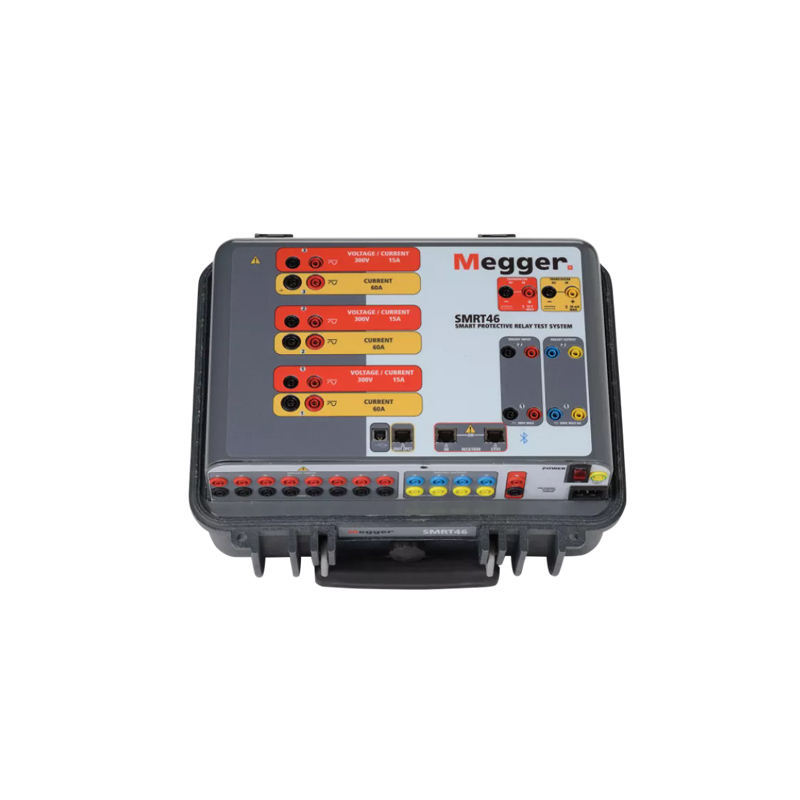

输出电流源 带有三个 VIGEN 模块的 SMRT46 *多可以提供六个电流源； 三个高电流/高功率，以及三个可转换电压通道，提供低电流/高功率。每通道输出电流和额定功率在 AC rms 值和峰值额定功率中指定。
每通道输出 输出电流 功率 *大V 1 Ampere
15 VA
15.0 V rms 持续
4 Amperes
200 VA (282 峰值)
50.0 V rms 持续 15 Amperes
200 VA (282 峰值) 13.4. V rms 持续 30 Amperes
200 VA (282 峰值) 6.67 V rms 持续 45 Amperes
300 VA (424 峰值) 6.67 V rms 持续 DC 200 Watters 占空比: 30 安培连续，45 安培 1.5 秒 三个电流并联： 输出电流 功率 *大V 12 Ampere
600 VA (848 峰值)
50.0 Vrms 持续
50 Amperes
600 VA (848 峰值)
13.4 Vrms 持续 90 Amperes
600 VA (848 峰值) 6.67 Vrms 持续 135 Amperes
900 VA (1272 峰值) 6.67 Vrms 持续 计量 测量的输出量，例如交流安培数、交流伏特数、直流伏特数或直流安培数，以及时间可以同时显示在触摸屏上。 预设交流和直流输出显示启动前的近似电压/电流输出。 这为预设输出提供了一种快速、简单的方法。 根据所查看的测试屏幕，可能显示的其他值包括相位角、频率、欧姆、瓦特、VA 和功率因数。 精度规定为量程的 10% 至 *，25°C ± 5°C，50-60 Hz。
波形存储 每个输出通道都可以存储波形，以便根据命令进行回放。 当 GPS接收器在外部触发时，可以端到端回放存储的波形。 每个通道*多可存储 256,000 个样本。
保护 电压输出受到短路和长时间过载的保护。 电流输出受到开路和过载保护。 环境 工作温度: 32 至 122° F（0 至 50° C）
储存温度: -13 至 158° F（-25 至 70° C）
相对湿度: 5 - 90% 相对湿度，无冷凝
一致性标准
安全: EN 61010-1
冲击: EN/IEC 60068-2-27
振动: EN/IEC 68-2-6
运输坠落: ISTA 1A
自由下落: EN/IEC 60068-2-32
掉落/倾倒: EN/IEC 60068-2-31
电磁兼容
排放: EN 61326-2-1, EN 61000-3-2/3, FCC Subpart B of Part 15
Class A
抗干扰: EN 61000-4-2/3/4/5/6/8/11
重量 重量因系统中输出模块的数量而异。 以下重量适用于三相测试系
统。29.35 磅（13.2 千克）
尺寸 13.25 W x 6.75 H x 10.75 D in.
337 W x 172 H x 273 D mm
外壳和运输箱 该装置安装在坚固的玻璃纤维增强塑料外壳中，便于现场携带。提供可选的硬边运输箱。 可选硬边运输箱的坚固设计可在崎岖地形和长距离运输设备时提供保护。 -
