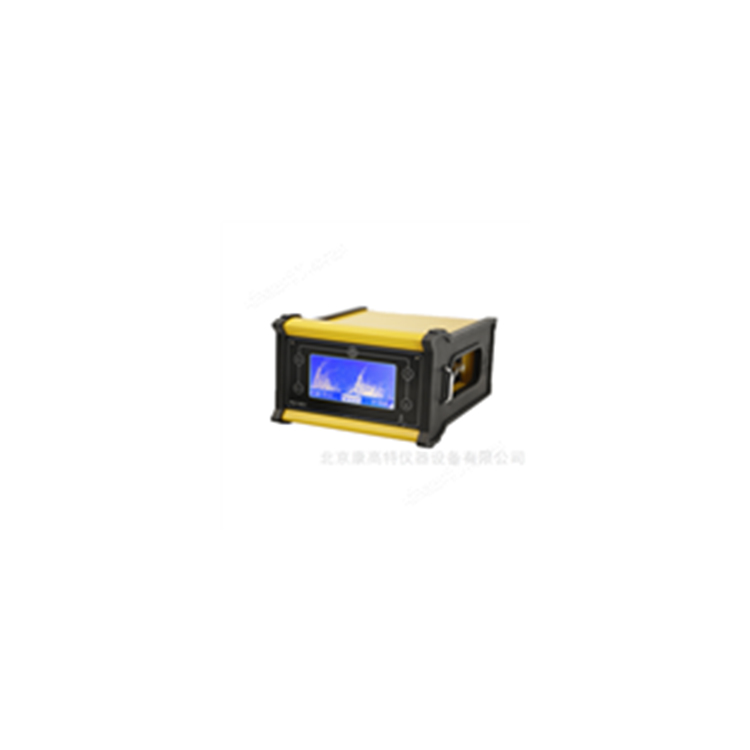

英国IPEC PD-SG1便携式局放定位仪
详细信息
| | 品牌：英国IPEC | | 型号：PD-SG1便携式局放定位仪 | | 加工定制：否 | |
| | 外形尺寸：210 x 90 x 65 mm mm | | 重量：1.8 kg | | 电源电压：100 to 250 VAC v | |
| | 测量范围：- | | 用途：双传感器开关柜设备PD检测和定位 | | TEV测量范围：0 to 80 dBmV | |
| | AA测量范围：-6dBµV to + 70dBµV | | IP等级：IP54 | | | |
英国IPEC PD-SG1便携式局放定位仪由爱仪器仪表网*代理，本产品是双传感器开关柜设备PD检测和定位仪器。该装置检测由内部放电产生的TEV信号，以及由表面爬痕或电晕产生的声学放电信号。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
PD-SG1便携式局放定位仪简介：
•PD-SG1是双传感器开关柜设备PD检测和定位仪器。
•PD-SG1由内部放电产生的TEV信号，以及由表面爬痕或电晕产生的声学放电信号。
•PD-SG1可以使用两个通道来获取TEV信号，从而实现开关柜中PD的准确定位。
•PD-SG1有三种模式：
Level模式，用于检测TEV和超声波活动的存在;
Cycle模式，相位分辨局部放电显示（PRPD）使用户能够验证PD活动是否真实和电噪声干扰，进而选择是否采取措施;
Precedence模式，双高精度传感器允许用户精确定位PD活动的来源。
PD-SG1便携式局放定位仪优势：
•Detect MV and HV problems - 检测MV & HV故障
在未发展成危险故障前检测出威胁
•Personnel Safety Device - 保证个人安全
在开展工作之前确保变电站没有PD
•Locate PD Source - 精准定位PD来源
皮秒级，准确定位在开关柜设备内的PD故障
•PRPD - PRPD 显示功能Phase-Resolved Partial Discharge
允许用户区分PD和噪声
•Hear the PD - PD 听觉指示
允许用户听到超声波和TEV PD活动
PD-SG1便携式局放定位仪特点：
•集成噪声检测算法有助于避免误报
•超声检测器从表面检测PD活动
•在液晶显示屏上显示为dB读数，以及通过耳机发出的声音信号
•测量内部PD产生的TEV信号
•PRPD模式用于在循环中查看PD生成模式，能够识别噪声和PD
•Precedence模式，用于在被测资产中定位PD源
PD-SG1便携式局放定位仪功能：
发现
•Level模式用于检测TEV和超声波活动的存在
验证
•PRPD使用户能够验证PD活动是否真实，区分单纯的电噪声。
•使用PD Detector，您还可以保存PD数据
定位
•Dual sensor Precedence模式允许用户在线精确定位PD活动的来源，分辨率为8厘米
PD-SG1标准配置：
•PD-SG1
•头戴耳机
•同步传送器
•2x CC-TEV PD传感器
•1x AA超声波传感器
•1x HFCT 48 PD传感器
•功能检查器
•主电源充电器
•耐磨的PELI™表壳
| TEV测试 |
| 传感器 |
电容 |
| 测量范围 |
0 to 80 dBmV |
| 分辨率 |
1 dB |
| 准确性 |
±1 dB |
| 噪音抑制 |
Yes, with PRPD |
| 超声测试 |
| 测量范围 |
-6dBµV to + 70dBµV |
| 分辨率 |
1 dB |
| 准确性 |
±1 dB |
| 传感器灵敏度 |
-65dB (0dB = 1volt/µbar RMS SPL) |
| 传感器中心频率 |
40 kHz |
| 高频CT(HFCT) |
| 测量范围 |
0 to 2,000,000pC |
| 传递因子 |
4.8V/A |
| 频率 |
100kHz to 13 MHz |
| Precedence模式 |
| 时间分辨率 |
240皮秒 |
| 距离分辨率 |
85mm |
| Power Cycle模式 |
| 频率 |
50/60Hz |
| 显示模式 |
实时和连续 |
| 线性范围 |
Min 0 to 20mV, Max 0 to |
| dB范围 |
20V 0 to 60dBmV |
| 硬件 |
| 附件 |
坚固的铝制外壳，带有橡胶保护侧板 |
| 控制 |
薄膜键盘 |
| 连接器 |
电源，耳机和外部TEV和声学传感器 |
| 显示 |
带有Precedence LED的背光LCD |
| 操作环境 |
| 操作温度 |
-20°C to 60°C |
| 湿度 |
60 ±25% RH 无冷凝 |
| IP 评级 |
54 |
| 规格 |
| 主机大小 |
210 x 90 x 65 mm |
| 主机重量 |
1.8 kg |
| 套件尺寸 |
565 x 340 x 230 mm |
| 套件重量 |
10.25 kg |
| 电源 |
| 内置电池 |
锂电池, 12V, 4Ah, 48Wh |
| 工作时间约 |
8 hours |
| 充电温度 |
0°C to 45°C |
| 充电器 |
| 额定电压 |
100 to 250 VAC, 12.6V, 1.65A |
| 频率 |
50 to 60Hz |
| 适配器 |
UK, EU, Australia, USA |
| 充电时间 |
4 hours |
| 符合CE标准符合低电压指令（2014/35/EU）和EMC指令（2014/30/EU） |
