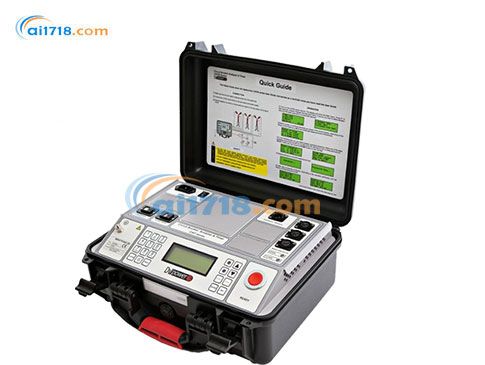

- 瑞典DV POWERCAT03断路器分析仪和计时器
详细信息
品牌：瑞典DV POWER 型号：CAT03 加工定制：否 外形尺寸：- mm 重量：- kg 电源电压：- v 测量范围：- 用途：评估断路器状态 软件：DV WIN 测试电流：高达500A 主触头：12个 瑞典DVPower CAT03断路器分析仪和计时器，本产品是可以是单机控制或通过PC控制，来评估断路器状态的数字化仪器。现在热卖中，如需购买，可通过客服热线联系我们！
CAT03断路器分析仪和计时器简介：
•CAT03是可以是单机控制或通过PC控制，来评估断路器状态的数字化仪器
•CAT03坚固耐用的设计结合了尖端的技术与新的增强功能，为中压或高压的瓷柱式断路器和落地罐式断路器安全快速检测而设计
•CAT03用户可以选择任何想要的操作模式：关闭（C）打开（O），闭-开（CO），开闭（OC），开-关-开（OCO）
•CAT03测试结果可以存储在仪器内部的存储器，U盘或以表格和图表的形式通过热敏打印机打印出来
CAT03断路器分析仪和计时器特点：
•安全快速检测与BSG（双端接地）
•简单和易于操作
•时间和运动测量
•6个定时通道（3×2）的主触点电阻
•3个定时通道的辅助输入
•合闸电阻测量
•4个模拟输入+1个传感器输入
•同时支持数字和模拟传感器
•测试结果使用DV-WIN软件详细分析
CAT03断路器分析仪和计时器原理：
•断路器状态评估的重要组成部分，是通过新的测试结果比较之前的测试中得到的结果
•测量值与制造商提供的规格做比较。获得测试数据可以在后期作为序列测量的参考
•为了提供准确的比较，测试需要使用相同的测试参数来进行
•在测试结果的偏差和变化可能表明该断路器状态变差
•此功能可以在DV-WIN实现测试计划和图形叠加功能
•断路器检修过程的终极结果，可通过DV-WIN软件分析和创建定制报告
CAT03断路器分析仪和计时器应用：
•可进行对所有断路器的应用程序列表：
•高达12个主触头同步定时测量（每相4个）
•包括合闸电阻（如果在电路断路器存在的话）和6辅助触点
•合闸电阻测量（如果在断路器存在的话）
•评估断路器各极间的同步性
•同时对4线圈电流的分析（3打开和1闭合线圈）
•通过图形显示的电压值评价的变电站电池状态
•位移，触头接触，超程，回弹，阻尼时间和断路器运动部件的平均速度测量
•首次跳闸测试
•静态接触电阻测量（测试电流高达500A）
•动态电阻测量（测试电流高达500A）
•在落地罐式断路器磁心去磁（CAT66D可配置）CAT03断路器分析仪和计时器产品规格
项目 详情 主触头输入 - 触头输入数量：3 个（3×1），每相 1 个
- 每个通道检测主触头和预插入电阻触头
- 闭合电阻：≤10Ω
- 电阻触头范围：10Ω 至 5kΩ
- 断开电阻：≥5kΩ
- 开路电压：20V DC
- 短路电流：50mA
- 每个通道测量预插入电阻辅助输入 - 通道数量：3 个（外部触发输入可用作第三个辅助输入），电气隔离
- 用户可选：干接点或湿接点
- 干接点检测：开路电压 24V DC，短路电流 5mA
- 湿接点电压检测：工作电压 300V DC，250V AC；低激活模式 ±5V，高激活模式 ±10V
- 具备过流和过压保护时间测量 - 时间测量分辨率：2s 测试时长时为 0.1ms（采样率 10kHz）；20s 测试时长时为 1ms（采样率 1kHz）；200s 测试时长时为 10ms（采样率 100Hz）
- 时间精度：读数的 0.05% ± 分辨率断路器操作 - 支持的操作模式：合闸（C）、分闸（O）、合分闸（C - O）、分合闸（O - C）、分合分闸（O - C - O）
- 用户可选择任意所需的测试序列线圈驱动 - 通道数量：2 个（分闸和合闸线圈）
- 两个独立的线圈触发输出
- 驱动特性：*大 300V DC，*大 35A DC
- 电子驱动提供卓越的定时控制
- 具备过流和过压保护
- 线圈电源输入：*大 300V DC，*大 35A DC电流测量 - 测量分闸和合闸线圈电流，2 个通道，采用霍尔效应传感器
- 测量范围：±35A DC 至 5kHz
- 精度：± (0.5% 读数 + 0.1% 满量程)
- 图形显示：电流波形显示分辨率为 0.1ms模拟输入 - 2 个通道用于线圈电流测量
- 2 个电压通道，每个通道有四种测量范围：±0.5V、±2.5V、±60V 和 ±300V AC/DC
- 模拟输入与其他所有电路隔离DC 输出 为电流钳提供 24V 电压 内部存储器 *多存储 500 个测试结果（数值和图形数据） 打印机（可选） - 热敏打印机
- 图形和数值打印输出
- 纸宽 58mm（2.28 英寸）
- 打印机工作温度：-20 ºC - +70 ºC /-4 ºF - +158 ºF传感器输入 - 数字传感器输入：1 个
- 模拟传感器输入：1 个时间测量触发 - 外部触发：2 个通道（触发输入电压：10V – 300V AC/DC）
- 线圈电流：阈值水平用户可选
- 辅助输入（触头状态变化）尺寸和重量 - 尺寸（宽 x 高 x 深）：405mm x 170mm x 335mm（15.9 英寸 x 6.7 英寸 x 13.1 英寸）
- 重量：5.5 - 7kg / 12.1 - 15.4 磅保修 - 标准保修 3 年，在 DV Power 官方网站注册可额外延长 1 年 电源供应 - 连接标准：符合 IEC/EN60320 - 1、UL498、CSA 22.2 标准
- 电源：90V - 264V AC
- 频率：50/60Hz
- 输入功率：250VA内部电池供应（可选） - 内置可充电电池
- 锂离子电池，14.4V，6800mAh，98Wh适用标准 - 安装 / 过电压：类别 II
- 污染等级：2
- 安全：符合 LVD 2014/35/EU（CE 认证）、EN 61010 - 1 标准
- 电磁兼容性：符合 Directive 2014/30/EU（CE 认证）、EN 61326 - 1 标准
- CAN/CSA - C22.2 No. 61010 - 1环境条件 - 工作温度：-20 ºC 至 + 55 ºC /-4 ºF 至 + 131 ºF
- 存储和运输温度：-40 ºC 至 + 70ºC /-40 ºF 至 + 158 ºF
- 湿度：0% - 95% 相对湿度，无冷凝 -
