北京康高特仪器设备导读：电力电缆作为电气系统的关键组成部分，承担着电能传输的重要任务，其运行安全直接影响整个电力网络的稳定性。为了提高电缆运行的可靠性，需要对其开展交接试验、例行试验和诊断性试验等多种试验，及时发现电缆的潜在问题，及时予以维护。
我国的GB50150-2016《电气装置安装工程电气设备交接试验标准》以及国家电网公司发布的Q/GDW11838-2018《配电电缆线路试验规程》等文件，都对电力电缆的试验提出了有关规定。
1 电缆的耐压、介损、局放测试

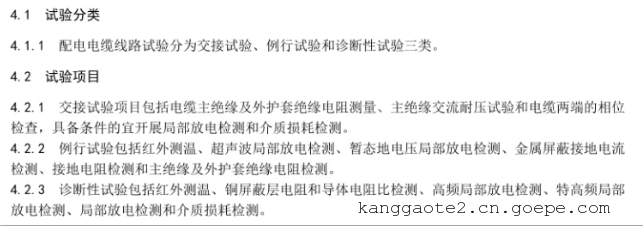

GB50150-2016提出了要对额定电压 U0/U 为 18/30kV及以下电缆，使用有效值为3U0的0.1Hz电压施加 15min来进行规定的耐压试验；Q/GDW11838-2018也规定了电缆的交接试验项目包含主绝缘交流耐压试验，具备条件的宜开展局部放电检测和介质损耗检测等。
耐压试验可以发现绝缘层中的潜在缺陷，如击穿点、老化缺陷等，能有效检验电缆是否能够承受运行中电压；
当绝缘出现老化、受潮等现象时，介损值会显著增大，介损测试可以有效对电缆绝缘状态进行评估；
局部放电是一种绝缘局部缺陷的早期表现，局放测试通过监测局放量和放电模式，能够定位和分析潜在的绝缘缺陷，从而在早期发现问题。
2 电缆超低频测试技术
传统的直流耐压测试会对交联聚乙烯（XLPE）电缆的绝缘造成不可逆的损伤，交流工频耐压试验*为有效，但由于电力电缆的电容很大，需要大容量试验设备，设备笨重难以对聚乙烯或交联聚乙烯电缆进行预防性耐压试验。
从国内外多年的理论和实践证明，采用0.1HZ或更低频率的试验电源替代工频交流耐压试验，不但能够达到同样的试验效果，而且电源设备的体积大大缩小，重量大大减轻 ，约为工频的五百分之一。
3 HVA68 35kV 电缆超低频耐压测试系统
为了满足用户对电缆测试的多样化需求，技术工程师特别推荐了B2品牌的HVA68 35kV电缆超低频耐压测试系统。
HVA68电缆超低频耐压测试系统是先进的超低频高压测试仪器，搭配PDTD60-2模块可对35kV电缆进行耐压、介损、局放三合一测试，完全符合国家标准GB50150要求。
设备可输出超低频正弦波、方波、直流三种测试电压，在0.1Hz频率下负载高达1.7μF，对于10kV 280方电缆*大耐压测试长度可达12km。
在为用户讲解产品的过程中，为了便于用户了解产品的实际应用情况，技术工程师详细分享了我们某次现场测试的详细情况。
我们使用HVA68对35kV橡胶电缆进行测试，在确认电缆具备加压条件后，对其进行了耐压和局放测试。测试电压设定4个梯度11kV-22kV-33kV-44kV，加压发现局放的起始电压为33kV，共发现了六簇信号，并分别对其进行了具体分析。
技术工程师在培训过程中，通过详细的案例分享以及全面的产品功能介绍让用户对超低频测试技术以及我们的产品有了更深入的理解，用户也对产品的性能表示了高度认可。
未来，我们期望能用更先进的检测仪器和更全面的检测服务为用户提供更简单的测试，为维护电气系统的安全运行贡献自己的力量！
